方形带安装孔传感检测基座结构设计

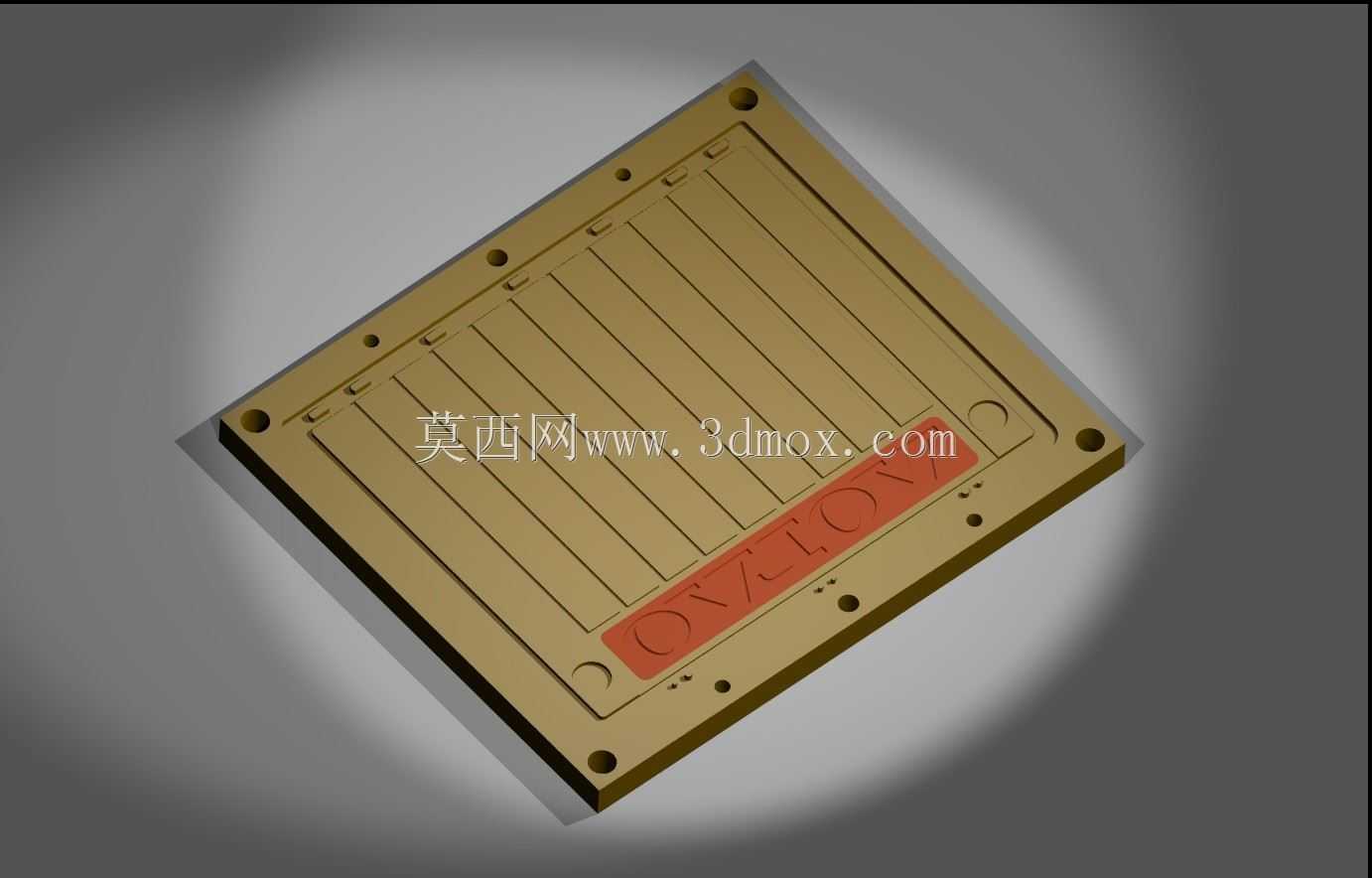

　　这款方形传感承载基座的设计，最初是面向工业产线工位的多通道检测场景做的结构适配，日常在自动化装配线的工件到位检测、工位物料存在性识别、流水线工装定位校验环节都能用到，核心作用是给内置的多组传感检测单元提供稳定的安装载体，同时兼顾防护与安装适配性。从结构设计逻辑来看，整体采用正方形板式主体，边缘均匀布置的沉头安装孔是做过安装边界校核的，孔位间距匹配常规工业铝型材的槽距标准，不管是直接锁附在型材机架上，还是嵌入工装夹具的预留安装槽，都不需要额外做转接板加工，能减少现场安装的辅件准备工作。基座表面的平行条状凸起结构，一方面是给内部排布的多组传感元件做物理隔挡，避免不同检测单元之间出现信号串扰，另一方面也能强化板面的结构刚性，

　　在长期受车间设备振动影响的工况下，不会出现板面形变导致的传感元件位置偏移，保障检测精度的稳定性。板面一侧预留的标识刻印区域，是用来标注传感通道编号、检测方向标识的，现场运维人员排查线路或者校准检测位的时候，能快速对应通道，减少错接、误调的概率。基座的周圈做了微小的凸边设计，当嵌入工装面板安装时，凸边能和安装槽的台阶面贴合，起到限位作用，不需要额外做定位挡块，安装时直接卡入槽位再锁附侧边的紧固螺丝即可，安装效率比无凸边的平板结构提升不少。设计过程中也考虑了不同安装场景的适配性，沉头孔的深度做了统一规格，适配M3、M4两种常用的工业安装螺丝，不管是采用尼龙螺丝做绝缘安装，还是用不锈钢螺丝做刚性固定，都能保证螺丝头完全沉入孔内，

　　不会突出板面影响后续的元件装配或者外部遮挡件的安装。板面的内部槽位尺寸是按照常用的微型传感元件的外形公差做的适配，元件装入后不会出现旷量，配合槽位内侧预留的点胶槽，点胶固定后能达到IP40左右的防护等级，阻挡车间内的浮尘、细小金属碎屑进入传感元件安装腔，避免元件触点短路或者检测面被杂物遮挡引发的误检测。另外基座的厚度尺寸是经过空间校核的，整体厚度控制在12mm以内，在狭小的工装夹层空间内也能顺利安装，不会和周边的运动部件产生干涉，对于空间紧凑的多工位转盘设备、小型装配工作站的适配性很强。
