八角形浮雕装饰件注塑模具型腔结构

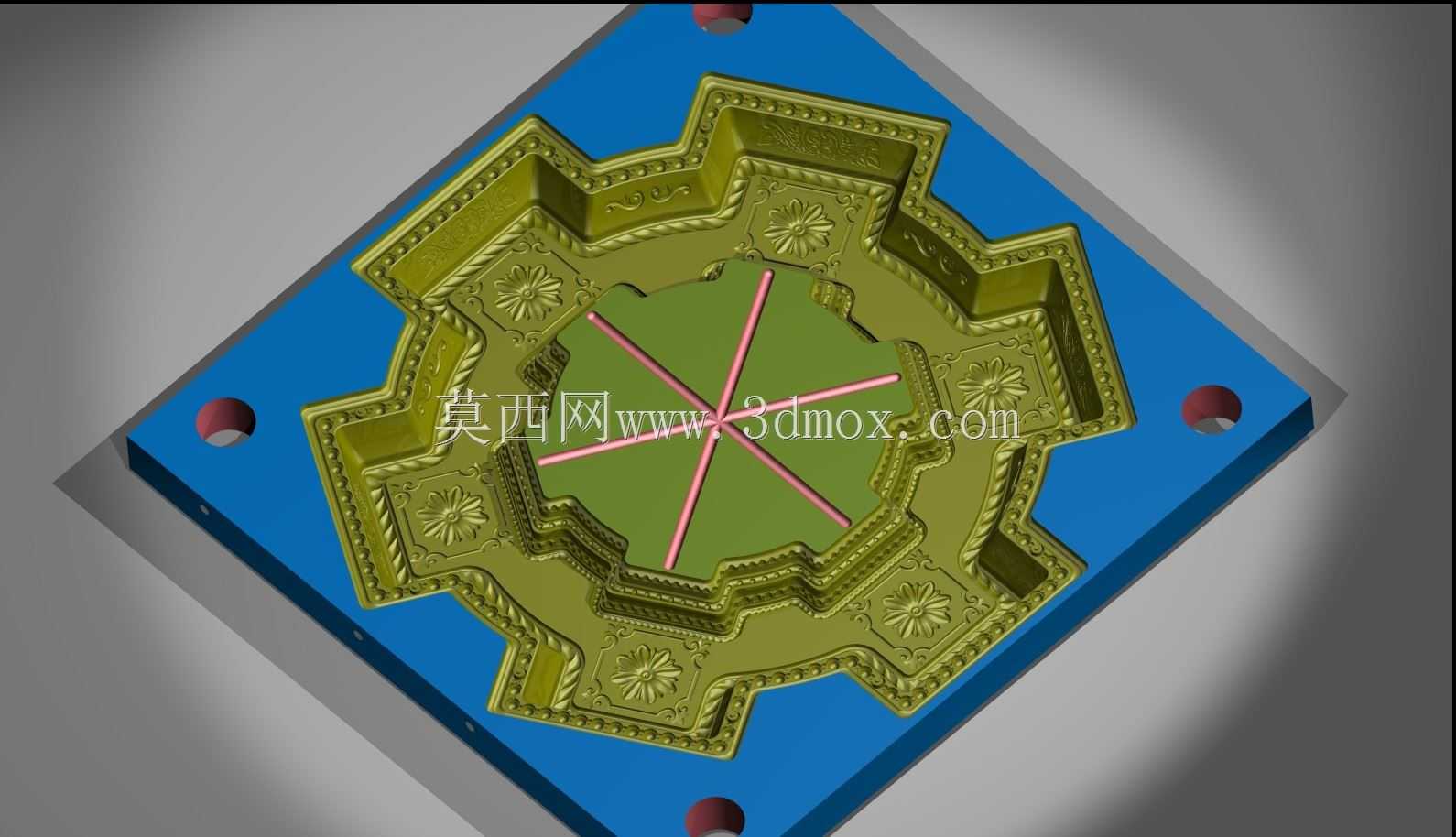

　　这套模具型腔结构针对带复杂浮雕纹理的八角形装饰塑件设计，主要应用于室内装饰构件、工艺礼品外饰件的注塑成型工序，安装在卧式注塑机的定模侧使用，匹配160吨级标准注塑机的装模尺寸边界，模架采用标准龙记CI2530模架派生设计，型腔镶件整体外形为正方形，单边预留25mm的压板装夹位，四角设置M12的起吊螺纹孔，方便加工与装夹过程中的转运。从结构设计逻辑来看，型腔直接加工在预硬钢镶件上，材料选用718H预硬塑胶模具钢，调质硬度控制在33-37HRC，兼顾加工便利性与量产使用寿命，表面浮雕区域采用高速铣精加工后配合手工抛光，纹理深度控制在0.8-1.2mm，既保证浮雕图案的立体感，又避免注塑过程中出现粘模、填充不足的缺陷。

　　型腔中心区域设置6条放射状的分流道凝料预留位，对应点浇口进胶方案，进胶点布置在塑件内圈非外观面，避免浇口痕迹破坏浮雕装饰面的完整性，分流道直径设计为6mm，采用梯形截面，减少凝料浪费同时保证熔料填充的流动性。型腔外围的蓝色区域为模架的定模板安装槽，镶件与模板采用H7/m6的过渡配合，侧面设置2个斜楔锁紧块，抵消注塑过程中熔料对型腔的侧向涨型力，避免长期生产出现披锋、尺寸超差问题。镶件上均匀布置4个直径12mm的冷却水道孔，距型腔型面的距离保持在15-18mm，形成环绕式冷却回路，保证成型过程中型腔各区域温度均匀，减少塑件翘曲变形、缩痕等成型缺陷，冷却水道接口采用标准1/4管螺纹，匹配车间常规冷却水快插接头。针对浮雕区域的排气需求，

　　在型腔花纹的末端死角位置设置深度0.02mm的排气槽，引导型腔内的空气在熔料填充过程中顺利排出，避免出现烧焦、缺胶等问题。这套结构在设计时充分考虑了加工工艺性，浮雕区域的加工采用五轴高速铣一次成型，减少后续EDM加工的工作量，镶件背面设置厚度10mm的承托板，避免注塑过程中镶件受高压出现变形，整体结构紧凑，装夹定位方便，适配量产场景下的快速换模需求，生产的塑件可直接用于吊顶装饰、工艺品摆件外框等场景，成型后无需额外做表面纹理处理，直接通过型腔复制得到完整的浮雕花纹。
