八角星纹装饰塑料构件注塑成型模具

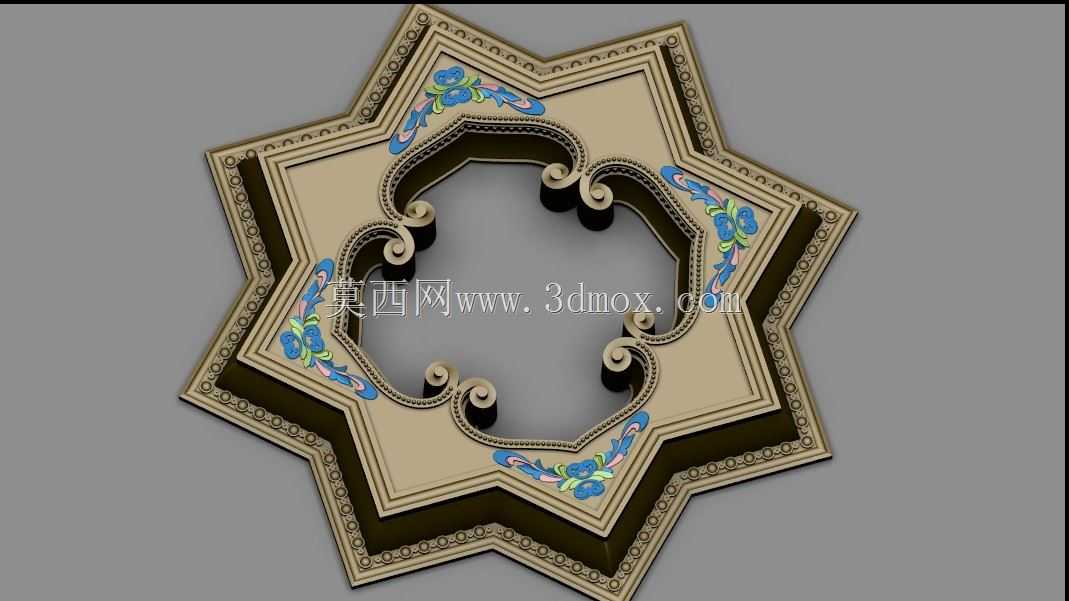

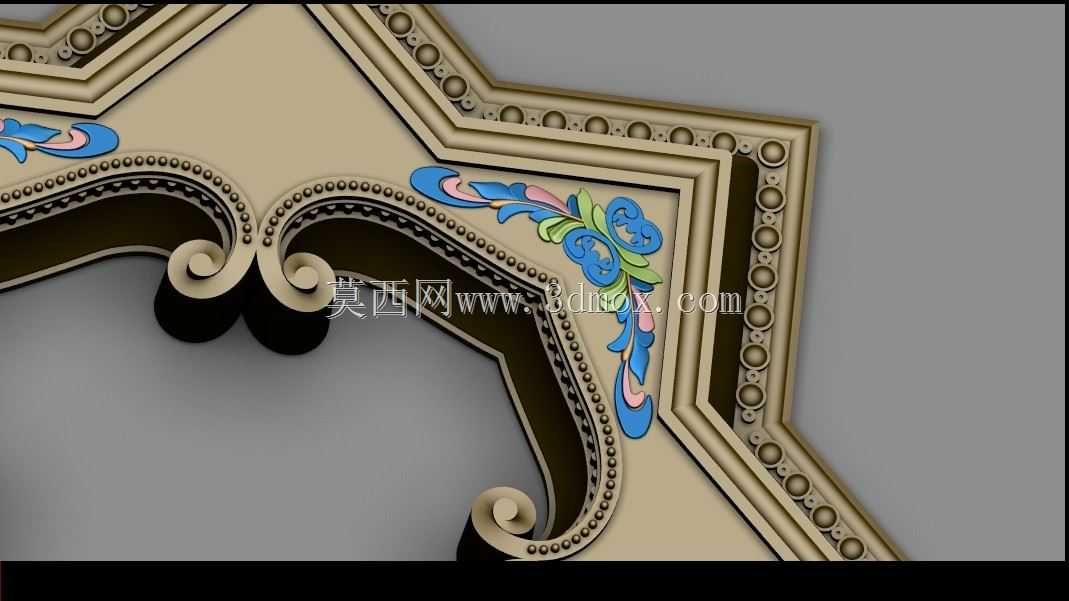

　　这套模具对应的塑件是带有民族风八角星纹样的装饰类塑料构件，主要应用在室内软装装饰、文创周边产品、民族特色工艺摆件的批量生产场景中，也可适配部分节庆装饰用品的外框构件生产，塑件本身作为装饰外框使用，中心预留镂空区域可嵌装镜片、装饰画芯或者小型灯饰组件，兼顾装饰性与装配兼容性。从模具设计思路来看，首先要解决的是复杂曲面花纹的成型精度问题，塑件表面带有多层阶梯边框、珠点状装饰边以及卷草纹加彩色嵌花的装饰结构，型腔加工需要采用精雕工艺配合镜面抛光，保证花纹边角的锐度与表面光洁度，避免注塑填充时出现缺胶、毛边问题，尤其是卷草纹的卷曲凹槽部位，要提前核算浇口位置与熔胶流动路径，防止困气导致的花纹缺料。考虑到塑件是对称八角星结构，

　　模具采用一模一腔的布局结构，浇口设置在塑件中心镂空区域的内侧边缘，进胶后熔胶向八个角的方向均匀填充，能够有效降低各方向的填充压力差，减少塑件成型后的翘曲变形，开模时顶出机构采用多点顶针布局，顶针位置对应塑件背面的加强筋位置，避免顶出痕迹影响塑件正面的装饰外观。从安装边界来看，模具整体尺寸适配常规120吨级卧式注塑机的安装规格，定位圈、浇口套尺寸符合行业通用标准，不需要额外改装设备即可上机生产，模具的开合模行程经过核算，能够满足塑件带花纹深度的脱模需求，不会出现开模行程不足刮伤塑件表面花纹的问题。塑件本身的壁厚设计均匀控制在2.2mm左右，边框凸起部位做了渐变壁厚处理，避免注塑过程中出现缩痕影响外观，

　　表面的彩色装饰纹样采用模内贴标工艺成型，不需要后续二次印刷，模具上对应预留了贴标定位的卡槽结构，保证贴标位置精度控制在0.1mm以内，不会出现纹样偏移错位的问题。模具的冷却水路围绕八角星的轮廓做环绕式布局，在花纹密集的厚壁部位单独设置了近距离冷却水道，保证整个型腔的冷却速率均匀，将成型周期控制在合理区间，同时减少塑件因冷却不均产生的内应力，避免后续使用过程中出现开裂变形。针对塑件边缘的珠点状装饰结构，模具对应部位做了微小的脱模斜度设计，斜度控制在1.5度，既保证脱模顺畅，又不会影响珠点的立体视觉效果，卷草纹的内凹部位做了圆角过渡处理，避免应力集中导致的模具型腔崩损，提升模具的使用寿命。
