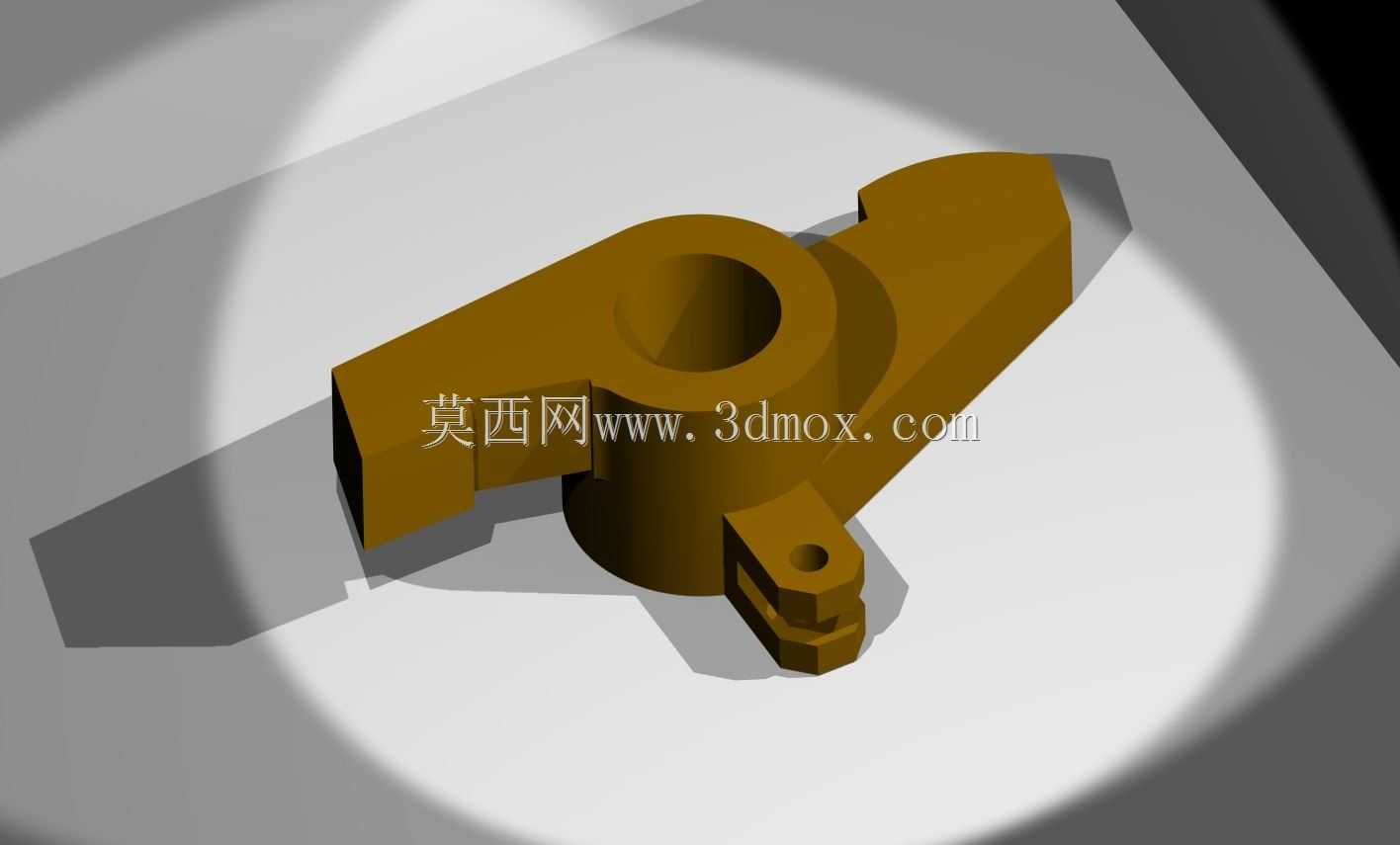

这类异形杠杆式构件常配套接触式位移、位置类传感器使用,在自动化检测工位、小型机械行程触发机构中承担力与位移的传递作用,将被测部件的直线位移、摆动行程转化为传感器感应端可识别的动作输入,避免被测件直接触碰传感器芯体造成的磨损或检测精度偏差。从结构设计来看,主体中部的带孔凸台是核心安装基准,孔位公差需控制在H7级精度区间,与配套的固定销轴采用间隙配合,保证构件摆动时无卡滞、无径向窜动,安装时凸台下端面需贴合安装基准面,预留0.05-0.1mm的轴向间隙,防止转动过程中出现端面摩擦阻滞。构件一侧延伸出的长条形受力臂,是与被测运动部件接触的受力端,臂端做了斜切倒角处理,既可以减少与被测件接触时的剐蹭,也能适配不同角度的动作输入,
避免硬接触造成的构件变形或被测件表面划伤;另一侧延伸出的短臂带有小型带孔凸耳,用于连接复位拉簧或传感器的触发顶杆,凸耳上的小孔与中心安装孔的中心距公差直接影响传动比的准确性,建模时需严格保证两孔的平行度与位置度,避免动作传递出现行程偏差。设计过程中优先考虑了构件的动平衡性能,两侧臂的重量差控制在5%以内,减少高速摆动时的惯性冲击,降低传感器触发端受到的瞬时冲击力,延长传感器的使用寿命。外形尺寸方面,构件整体最大回转半径不超过45mm,安装时中心孔距周边固定结构的安全距离需大于8mm,避免摆动过程中与周边零部件发生干涉,构件厚度方向的尺寸公差控制在±0.02mm,保证安装后与安装面的贴合度,不会出现倾斜导致的动作卡滞。
这类构件常应用在轻工自动化设备的物料到位检测、小型机床的行程限位触发、精密仪器的位置反馈机构中,相比直动式传动结构,杠杆式结构可以调整力臂长度实现行程的放大或缩小,适配不同检测量程的传感器安装需求,同时可以改变力的传递方向,让传感器可以布置在远离被测运动轨迹的位置,优化设备内部的空间布局,减少切削液、粉尘等污染物对传感器的直接侵蚀。建模时对所有棱边都做了R0.3-R0.5的圆角处理,既消除了加工过程中的应力集中点,提升构件的抗疲劳强度,也避免安装调试过程中尖锐棱边划伤操作人员。
