十字交叉型传感安装固定支架结构

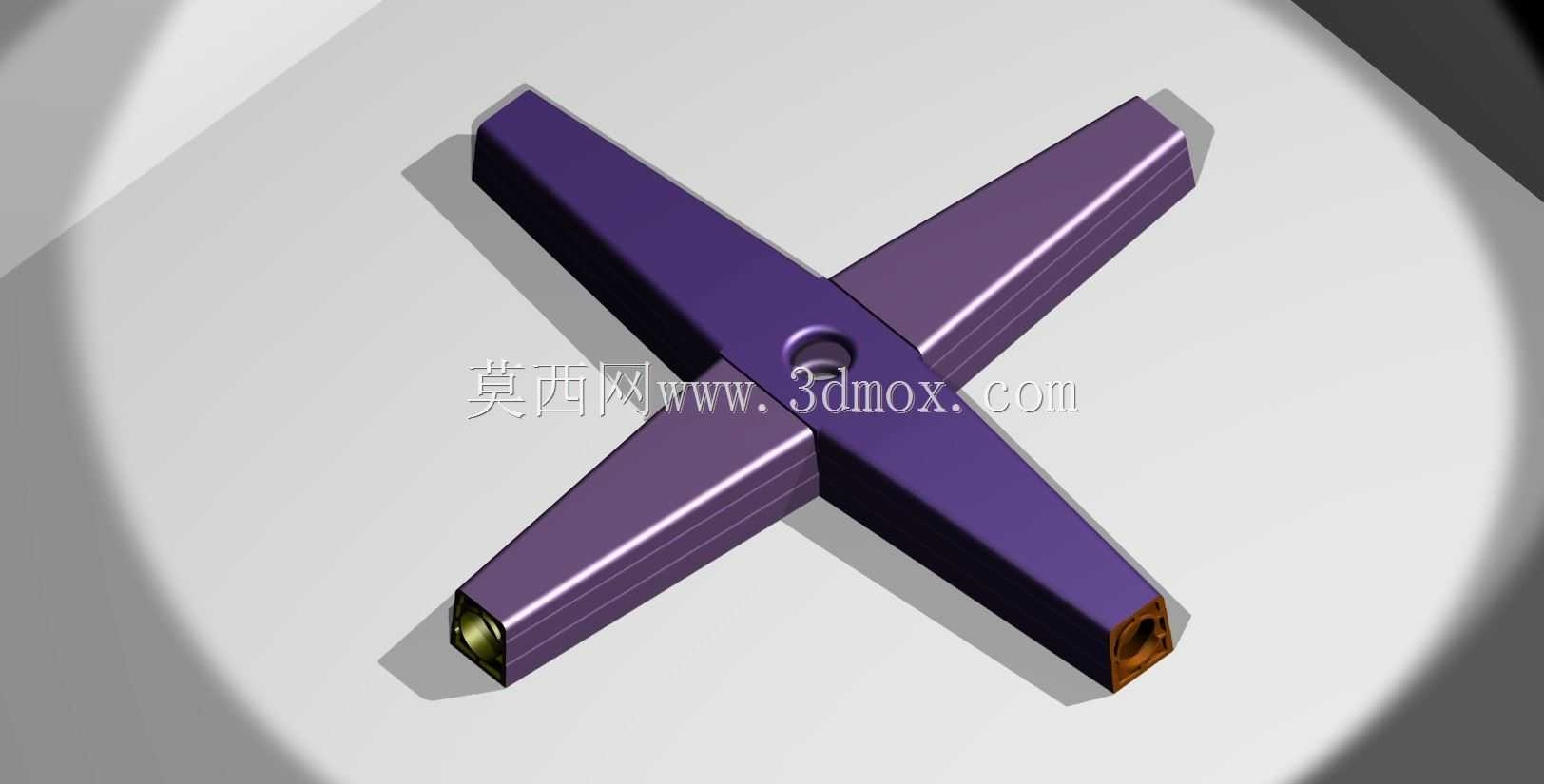

　　这款十字交叉构型的构件，主要面向多方位传感检测场景的安装固定需求，在自动化产线的工位检测、设备运行状态多点位监测场景中，能够同时为四个不同朝向的传感元件提供稳定的安装载体，无需额外拼接多个独立支架即可实现多方向检测点位的布设，有效减少现场安装的配件数量与装配工序。从结构设计逻辑来看，构件采用中心对称的十字交叉布局，四个臂体截面为规整的矩形，臂体内部做中空处理，既可以容纳传感元件的接线走线，避免线缆外露造成的剐蹭、积尘问题，也能在保证结构刚性的前提下降低整体自重，减少安装位置的承载负担。中心位置设置的贯通安装孔，是整个构件的核心固定点位，可通过螺栓将整个支架锁紧在设备机架、工装台面的预设安装位上，孔位周边做了局部加厚处理，

　　避免螺栓锁紧时出现应力集中导致的臂体变形问题。每个臂体的末端都预留了传感元件的嵌装接口，接口尺寸匹配常规小型光电、接近类传感元件的安装外径，接口边缘做了倒角导向，方便传感元件快速推入装配，臂体侧壁预留的紧定螺孔可在传感元件调整到位后锁紧固定，防止设备运行过程中震动导致传感位置偏移。从安装边界来看，四个臂体长度均等，安装后整体占用空间为对称十字形，选型时需要确认安装点位周边四个方向无其他构件干涉，中心安装孔的位置需要与设备预设的固定点位对齐，臂体末端的传感元件安装后，检测方向沿臂体轴向延伸，可根据实际检测需求调整传感元件的伸入深度，适配不同的检测距离要求。在实际应用中，这类支架常被用在自动化装配工位的工件到位检测、

　　旋转设备的转速多点监测、物流输送线的货物四个方向位置校验场景，相比单臂支架，十字构型的整体抗扭性能更优，即使在设备有持续震动的工况下，也能保持四个检测点位的位置精度，不会出现单臂支架长期受力后偏斜的问题。建模过程中对臂体的交叉结合处做了圆弧过渡处理，既消除了尖锐边角带来的安装划伤风险，也优化了该位置的应力分布，避免长期受力后交叉位置出现开裂问题，中空臂体的壁厚经过核算，在常规工业环境下能够承受传感元件的重量与常规震动载荷，无需额外做加强筋结构即可满足使用强度要求。
