直流电机EM转子结构三维设计模型

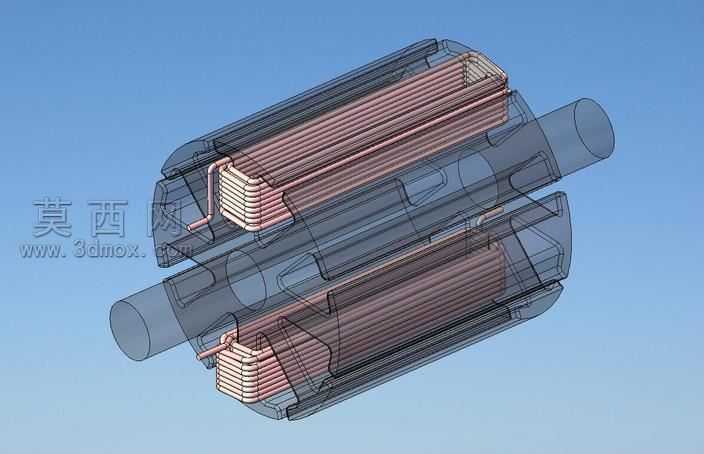

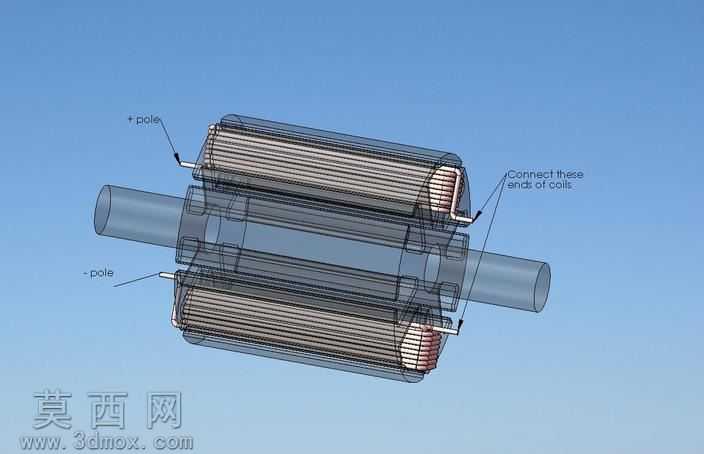

本模型为直流电机EM转子的三维结构设计成果，建模阶段采用参数化特征构建方式，首先完成中心转轴的实体建模，以同轴圆柱特征为基础，匹配转子铁芯的装配定位轴径尺寸，保证后续部件装配的同轴度精度。随后构建转子铁芯主体，采用半透明可视化材质进行渲染处理，既能够清晰展示铁芯内部叠片结构的排布逻辑，也可直观呈现绕组与磁极的安装位置关系，避免实体材质遮挡内部结构的展示问题。磁极部分按照正负极端位分别建模，在对应位置添加清晰的极性标注，明确正负极的接线点位；线圈绕组采用沿铁芯槽位排布的扫掠建模方式，还原绕组在铁芯上的缠绕路径，同时标注出线圈端部的连接点位，清晰展示绕组的接线逻辑。整体建模过程严格遵循直流电机转子的实际结构比例，各部件之间的装配关系完全匹配真实电机转子的配合要求，转轴与铁芯的过盈配合位置、绕组与铁芯槽的嵌套位置、磁极与绕组的相对位置都经过尺寸校准，不存在结构干涉问题。渲染阶段采用浅蓝色纯色背景，突出转子主体结构，通过半透明材质的光影折射效果，增强模型的层次感与结构辨识度，无需拆解模型即可完整观察转子的全部内部构造与部件布局。设计思路上以结构展示为核心目标，重点还原直流电机转子的电磁部件排布逻辑，可用于电机原理教学、结构方案验证等场景，帮助使用者快速理解直流电机转子的组成结构与工作原理，模型各部件均为独立可编辑特征，支持后续根据不同功率、尺寸的电机设计需求进行参数调整，适配不同规格的直流电机转子设计开发工作。
