小型有刷直流电动机PM105三维建模作品

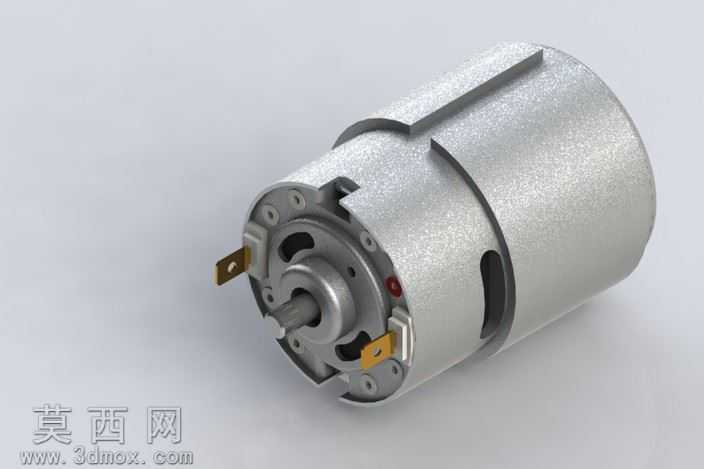

本作品为小型有刷直流电动机PM105的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，在SolidWorks环境下完成全结构的特征搭建，完整还原了该款电机的所有外部结构与装配关系。建模阶段首先以电机的圆柱形机壳为基础特征，通过拉伸、抽壳命令构建出金属机壳的主体结构，精准还原机壳表面的定位卡槽、散热开槽等细节特征，机壳壁厚、端部翻边尺寸均按照实物1:1比例设定，保证模型与实物的尺寸一致性。针对电机前端的端盖结构，采用多步拉伸、切除、阵列命令完成端盖的安装孔位、电刷固定槽、轴承定位腔的建模，端盖上的三个固定安装孔采用圆周阵列方式生成，孔位间距、沉头深度均匹配实物装配要求，同时还原了端盖与机壳配合的定位止口结构，保证虚拟装配时的配合精度。对于伸出端的输出轴，采用阶梯轴建模方式，依次完成轴径变化、轴肩定位、输出端扁位结构的绘制，还原轴与端盖轴承位的配合尺寸，同时对轴端的倒角细节做了精细化处理，符合机械加工的工艺特征。模型中的两个供电接片采用钣金模块特征建模，还原接片的弯折角度、固定孔位、导电接触区的结构，接片与端盖的装配位置完全对应实物的电刷供电结构，接片表面的细微冲压纹理也通过外观纹理映射做了还原。渲染阶段采用KeyShot完成材质与光影设置，机壳赋予磨砂镀锌金属材质，调整材质的粗糙度、金属度参数还原实物表面的银灰色磨砂金属质感，端盖与输出轴赋予光亮镀镍金属材质，通过粗糙度差异区分不同机加工面的质感，供电接片赋予黄铜金属材质，还原接片的金色金属外观。场景搭建采用浅灰色纯色背景，搭配柔和的侧方主光源与顶部补光，避免生硬阴影遮挡电机结构细节，同时添加微弱的环境反射效果，突出金属材质的真实质感，渲染角度选取电机前侧45度视角，可同时展示输出轴、端盖结构、供电接片与机壳侧面特征，完整呈现电机的整体外观。建模过程中对所有特征做了参数化关联，修改核心尺寸参数即可快速衍生不同规格的同系列电机模型，可直接用于小型传动机构的虚拟装配、运动仿真、产品展示等场景，模型的结构完整性与尺寸精度可满足机械设计、教学演示、产品选型等多场景的使用需求，所有装配配合均经过干涉检查，不存在结构干涉问题，可直接导入各类三维仿真软件做后续的运动模拟、受力分析等工作。
