多型腔鸡蛋托盘注塑模具结构设计

　　这套模具针对鸡蛋托类薄壁包装件的成型需求开发，核心成型面采用阵列式半球形型腔布局，一次成型可容纳多枚蛋体的定位凹腔，适用于禽蛋包装内衬、吸塑或注塑托盘类制品的批量生产场景。在食品包装与物流周转环节，蛋托需要同时具备缓冲定位、防碰撞堆叠的功能，模具型腔的曲面轮廓直接决定制品与蛋形的贴合度，因此每个凹腔的球面半径、脱模斜度以及腔间距都需要结合常见蛋品尺寸范围进行匹配。

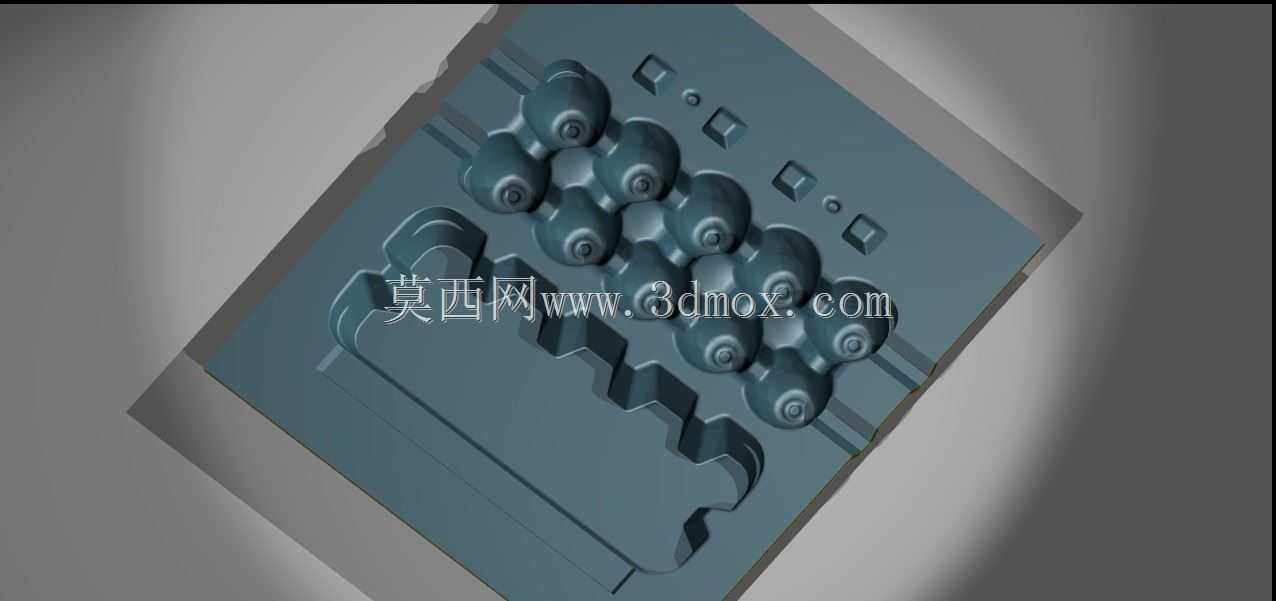

　　从模具结构来看，成型区域被划分成两排对称分布的球形凹腔，相邻型腔之间设置有加强筋成型槽与连接边槽，用于在制品表面形成网格状加强结构，在控制壁厚的前提下提升托盘整体刚性。型腔周边布置的小方形凹位对应制品的定位凸点或堆叠配合位，使多层托盘叠放时能够相互嵌合，避免运输过程中发生滑移。分型面沿制品外缘轮廓选取，尽量保证成型面位于同一侧，以简化加工并减少飞边修整工作量。

　　设计思路上，多腔排布需要兼顾熔体填充平衡与冷却效率。腔距过小会导致冷却水道布置空间不足，成型周期延长；腔距过大则浪费模具材料并增加锁模力需求。该模型中型腔按规则阵列排列，流道可采用平衡式布置，使各腔充模压力与时间趋于一致，降低个别型腔缺胶或飞边的风险。半球形深腔部位需要重点考虑脱模方向，型腔壁沿出模方向预留合理斜度，并在易包模位置规划顶出点，防止制品顶出时变形或破裂。

　　安装边界方面，模架长宽需完全包容成型区域，并在外侧留出导柱、回程杆、紧固螺钉与冷却接头的布置空间。成型镶块与模架之间采用定位止口配合，保证重复装配精度；冷却回路围绕型腔阵列分布，贴近热集中区域以缩短冷却时间。顶出版本需根据制品形状选择顶板顶出或多顶杆均匀顶出，避免薄壁托盘受力集中。对于结构设计与模具从业者而言，该模型可用于研究多腔薄壁件的排布平衡、曲面型腔加工、分型面选取以及脱模斜度控制，也可作为同类吸塑包装模、注塑托盒模的结构参考。
