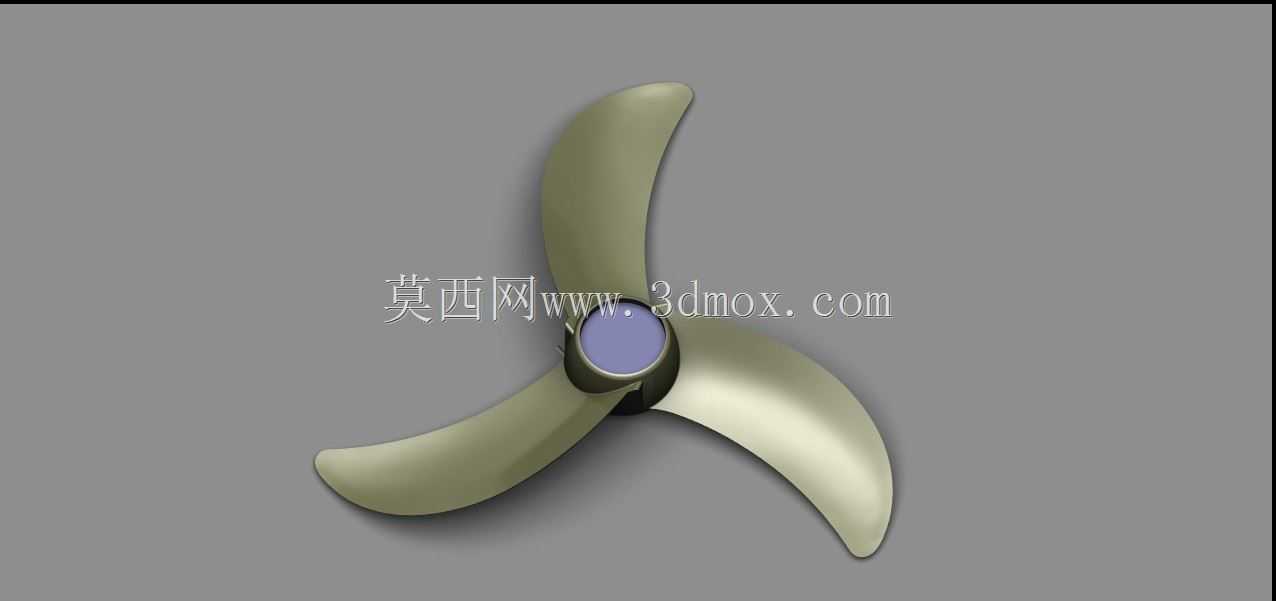

三叶曲面螺旋桨式风叶结构设计

　　这类三叶曲面风叶常应用在小型轴流送风设备、桌面通风装置、小型散热机组以及部分流体推进场景中，核心作用是通过旋转带动周边流体定向流动，实现空气交换、热量带走或者小范围流体推送的功能。从结构设计逻辑来看，三叶布局是平衡动平衡性能、送风效率与材料成本的常用选择，相比两叶结构，三叶在相同转速下的气流脉动更小，运行时的振动与噪音控制更有优势，相比四叶及以上结构，三叶的转动惯量更低，驱动所需的扭矩更小，适配小功率驱动单元的使用需求。叶片采用大弧度扭曲曲面设计，叶根位置厚度更大，衔接中心轮毂的位置做了平滑过渡，避免应力集中导致高速旋转时出现结构断裂，从叶根到叶梢，叶片厚度逐步递减，同时扭转角连续变化，

　　这种设计是为了让叶片不同半径位置的线速度匹配对应的攻角，保证从叶根到叶梢的各个截面都能高效切割流体，减少气流沿叶展方向的涡流损耗，提升整体的流体做功效率。中心轮毂位置做了内嵌式的轴孔安装位，轴孔周边设置了定位台阶，安装时可以直接与驱动电机的输出轴配合，台阶面能够限制风叶的轴向窜动，配合侧面的紧定螺钉位即可完成周向固定，不需要额外设计复杂的连接法兰，整体安装边界紧凑，轮毂直径占整体风叶回转直径的比例控制在1:8左右，既保证了连接强度，又不会因为轮毂过大遮挡有效送风面积。叶片的前缘做了小圆角钝化处理，避免尖锐边缘在高速旋转时产生的风切噪音，后缘则做了轻微的收薄处理，减少叶片尾迹的涡流脱落强度，进一步降低运行噪音。在实际选型适配时，

　　需要注意风叶的回转直径要匹配安装腔体的内径，叶片外缘与腔体壁面的间隙控制在3-5mm为宜，间隙过大会产生回流损失降低送风效率，间隙过小则容易因为安装同轴度误差出现叶片擦碰壁面的问题。这类风叶的动平衡校正通常在两个端面进行去重处理，校正精度满足G6.3级即可适配大部分民用及普通工业通风场景的使用要求，不需要过高的校正等级徒增加工成本。叶片的曲面造型需要兼顾流体性能与脱模工艺，曲面的拔模角度控制在1度以上，适合采用注塑工艺批量生产，材料通常选用ABS或者PP塑料，兼顾韧性与重量控制，在有耐高温需求的场景下也可以替换为PA加玻纤的材料，提升高温环境下的结构强度，避免长时间运行出现叶片蠕变变形。
