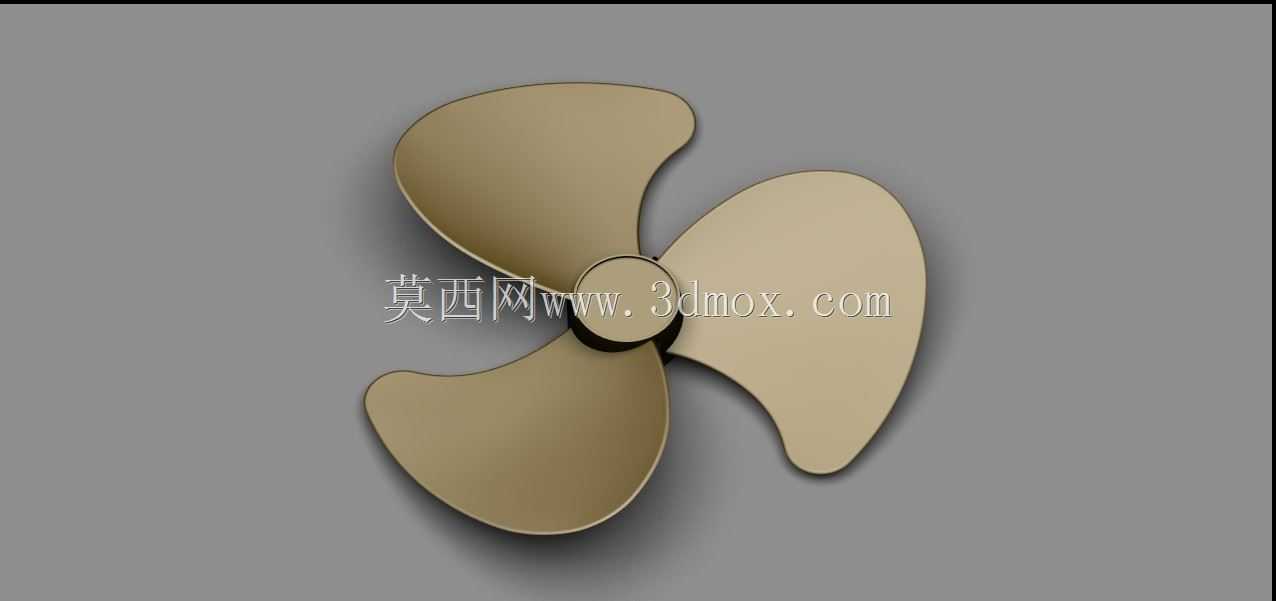

三叶曲面螺旋桨式通风扇叶结构设计

　　这款三叶扇叶的结构设计，核心围绕低压大流量通风场景的气动需求展开，日常在桌面小型通风设备、机柜散热风道、小型空气循环装置中都能见到这类结构的应用，其核心作用是通过定轴旋转推动空气定向流动，实现区域空气置换、热量带走或是局部送风的功能。从设计思路来看，三叶布局是平衡气动效率、运行噪音与结构刚性的折中选择，相比两叶结构，三叶在相同转速下的送风均匀度更好，气流脉动更小，运行时的动平衡更容易控制，不会出现明显的周期性振动；而对比四叶及以上的多叶结构，三叶的叶片展向长度可以做得更充裕，单叶的有效做功面积更大，在相同驱动功率下能获得更高的风量输出，同时模具成型的难度更低，量产时的良品率更有保障。叶片的曲面造型是整个设计的核心，

　　从叶根到叶梢采用了渐变的扭角设计，叶根区域的安装角更大，适配靠近轮毂处较低的线速度，保证该区域的叶片也能有效切割推动空气，避免叶根区域出现气流滞止的死区；叶梢区域的安装角逐步收小，匹配叶梢更高的线速度，减少叶梢处的气流分离，降低旋转时的涡流噪音，同时提升气动效率。叶片的前缘做了圆滑的导圆处理，后缘则做了渐薄的收边，能够减少气流掠过叶片表面时的摩擦阻力，同时避免后缘处产生离散的涡流噪音。轮毂部分采用了中心沉孔的安装结构，沉孔的尺寸适配常规小型驱动电机的输出轴径，轮毂与叶片的过渡区域做了大圆角的顺滑衔接，既可以减少应力集中，避免扇叶长期旋转时在叶根位置出现疲劳断裂，也能降低轮毂区域的气流阻力，减少不必要的湍流产生。从安装边界来看，

　　这款扇叶的旋转外径适配常规小型通风设备的安装网罩尺寸，叶片的轴向投影厚度较薄，不会占用过多的设备内部轴向空间，安装时只需要保证扇叶与后方的电机端盖、前方的防护网罩留有足够的安全间隙，避免旋转时出现剐蹭即可。动平衡设计上，三片叶片的质量分布做了对称配平，叶梢位置预留了微量的去重余量，实际装配前可以通过动平衡测试对叶梢进行微量打磨，保证扇叶在额定转速下运行时的振动值控制在允许范围内，避免带动电机出现异常抖动，延长驱动部件的使用寿命。叶片的壁厚采用了等强度设计，叶根区域的壁厚稍大，承担旋转时的离心力载荷，叶梢区域的壁厚逐步减薄，降低整体转动惯量，减少电机启动时的负载冲击，同时也能节省原材料成本。整个曲面的光顺度经过反复调整，保证气流能够沿着叶片曲面平滑流动，不会出现局部的气流分离，在保证送风距离的同时，把运行噪音控制在较低的水平，适配对噪音有要求的民用或是办公场景的通风需求。
