带珠串装饰曲面弧形压条结构设计

　　做这类带装饰纹理的弧形压条结构时，最先要锚定的是实际安装场景的边界约束，这类构件常被用在皮具封边、装饰盒包边、小型设备的外观压合位置，安装时需要贴合被包覆件的弧形基面，不能出现翘边、贴合缝隙超差的问题。设计初期先确定整体的弧面曲率，要匹配常规30-50mm半径的弧形安装基面，压条整体宽度控制在18-22mm区间，厚度在3-4mm，这个尺寸区间既能保证压合时的结构强度，不会因为过薄出现弯折变形，也不会因为过厚导致安装后突出基面太多影响外观协调性。

　　结构上做了连续的波浪形曲面过渡，不是平直的条状结构，这种曲面一方面是提升外观的层次感，另一方面在压合软性材质比如皮革、软质PVC的时候，波浪形的接触面能增大静摩擦力，避免压条安装后出现移位滑脱的问题。表面的珠串状凸起不是单纯的装饰设计，每一段凸起的高度控制在0.8-1.2mm，相邻珠点的间距是4mm，这个尺寸是经过反复调整的，既不会因为凸起太高导致积灰难清理，也不会因为凸起太浅失去触感辨识度，同时珠点的边缘都做了R0.5的圆角过渡，没有尖锐棱角，避免安装或者使用过程中刮划接触的材质或者操作人员的手部。

　　两端做了卷边式的收头结构，这个结构的作用是在安装时可以将包覆的材质边缘卡入卷边的缝隙里，不需要额外打胶就能实现端部的固定，减少装配工序，同时卷边的圆弧半径控制在2mm，和整体的弧形曲率顺滑衔接，不会出现端部突兀的折角。建模的时候要注意曲面的G2连续，尤其是波浪曲面和珠串凸起的衔接位置，不能出现曲面褶皱或者曲率突变，不然开模注塑或者冲压加工的时候会出现应力集中，导致生产出来的零件出现变形、表面缩痕的问题。

　　安装定位上，压条的背面做了0.3mm深度的定位浅槽，安装时可以卡在基面的定位凸筋上，不需要额外做定位治具就能快速对齐安装位置，提升装配效率。材质适配方面，这个结构既可以用ABS做注塑成型做外观装饰件，也可以用锌合金做压铸成型做承重要求稍高的压合件，不同材质下的壁厚公差要对应调整，注塑件的壁厚差不能超过1mm，避免出现注塑缺陷，压铸件的壁厚可以适当加厚到5mm，满足结构强度要求。

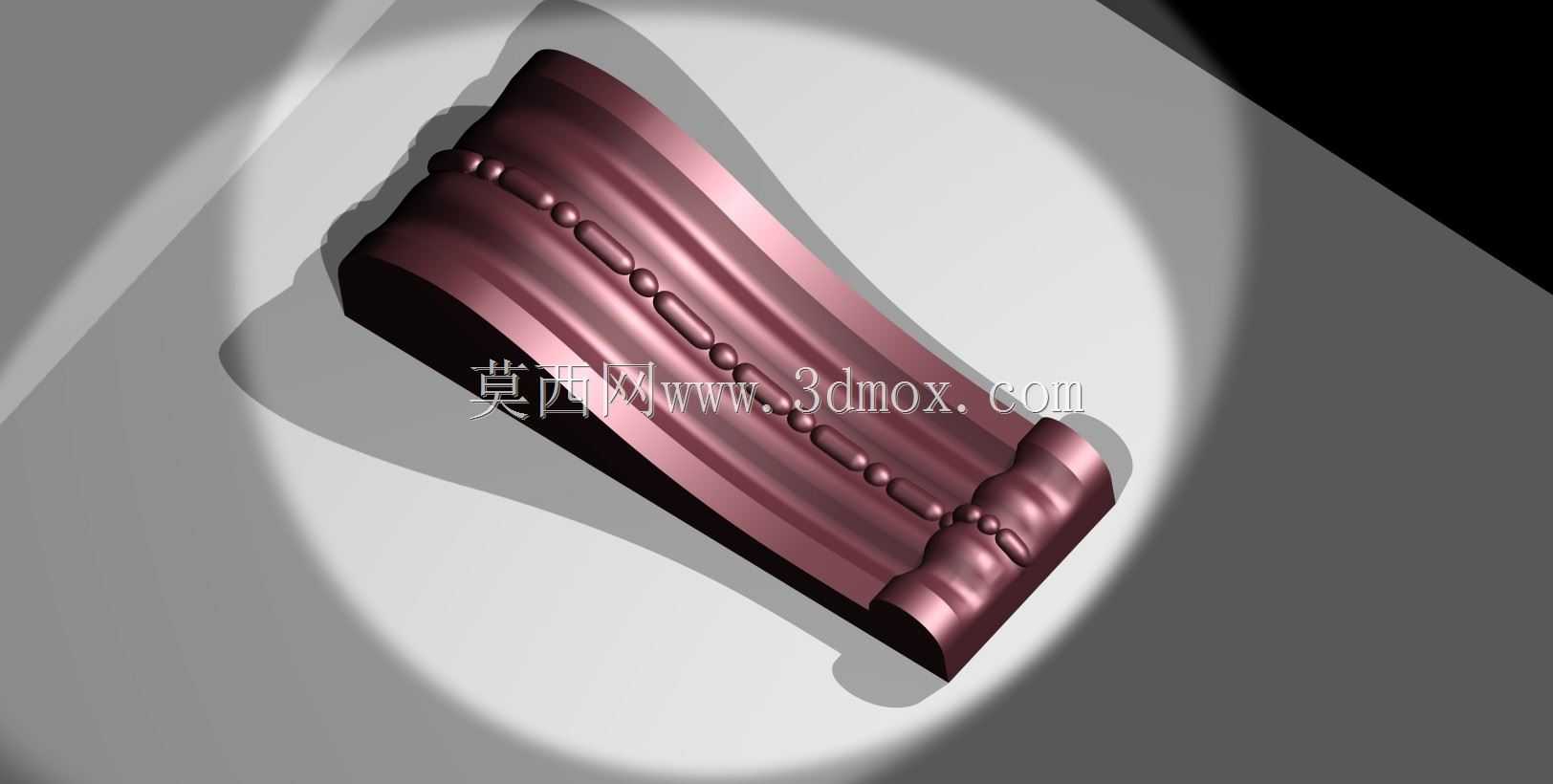

　　实际选型使用的时候，要注意安装基面的弧度公差，如果基面弧度和压条内弧的偏差超过1mm，就会出现贴合不严的问题，所以设计配套基面的时候要把压条的内弧曲率作为基准参照，预留0.1mm的过盈量，保证压合后能紧密贴合基面，不会出现松动异响。另外表面的珠串纹理在做表面处理的时候，注塑件可以做电镀红古铜效果，和图中的渲染质感匹配，压铸件可以做喷粉或者烤漆处理，不同的表面处理不会影响结构的装配尺寸，因为纹理的凸起高度预留了足够的处理层厚度，不会因为表面涂层导致装配尺寸超差。
