球形铰接式金属传感执行端头结构

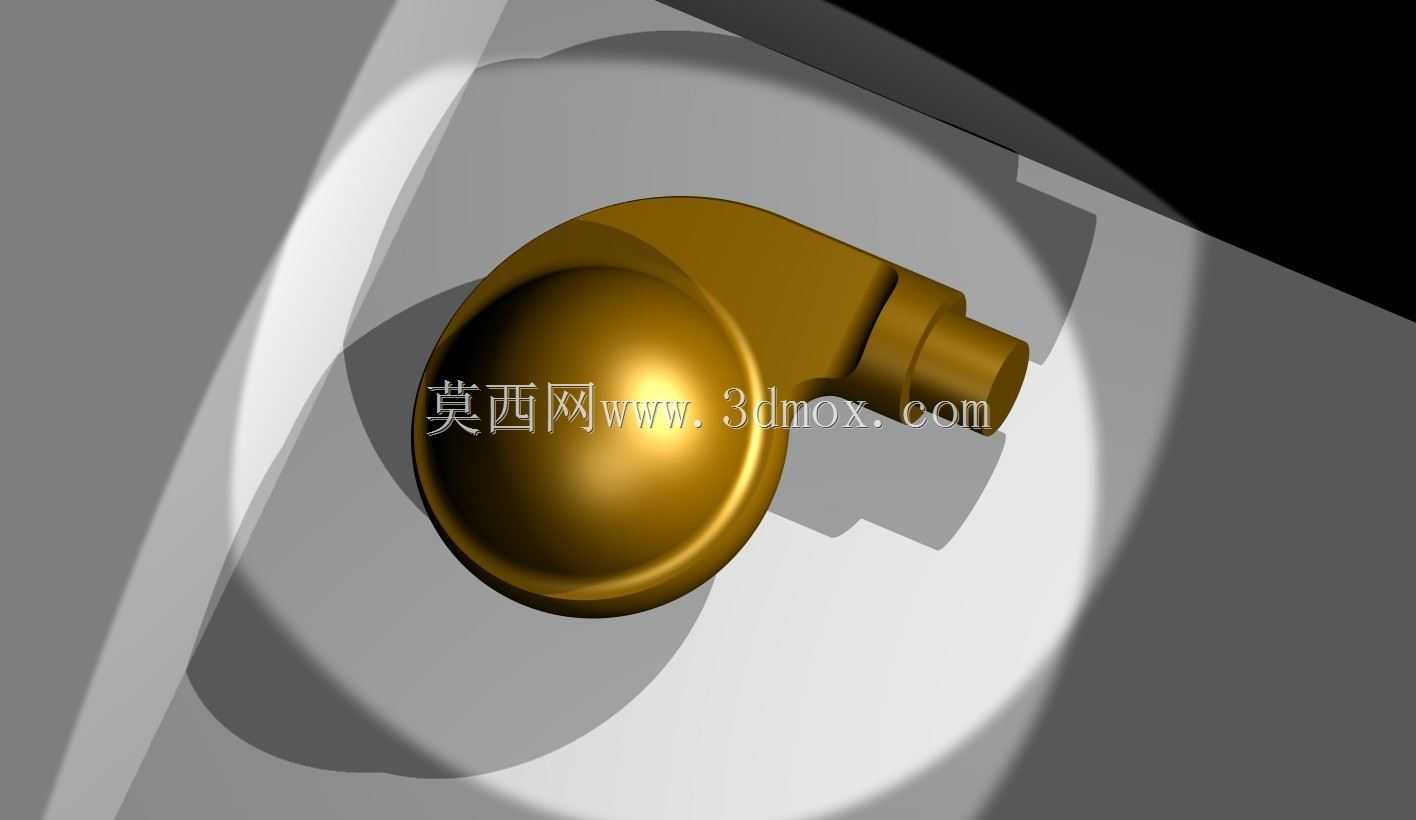

　　这类球形铰接金属端头，常被集成在位移、接触类传感检测单元的末端执行位置，在自动化产线的工件到位检测、工装夹具的夹持位置反馈、小型设备的行程限位触发场景中都有广泛应用。不同于常规的刚性检测端头，球形接触面的设计可以避免检测过程中刮伤待检测工件表面，同时在接触角度存在±15°以内偏差时，依然能保证触发压力均匀传递到内部传感元件，不会因为接触偏斜导致检测信号误触发或者触发力度不足的问题。从结构设计来看，端头的球形部分采用实心金属一体加工成型，表面做了抛光硬化处理，耐磨性能可以满足百万次以上的接触触发需求，后端的阶梯轴结构是专门为安装预留的固定位，轴段上的环形槽可以搭配卡圈实现轴向限位，不需要额外做螺纹锁紧就能快速嵌入到传感主体的安装孔内，

　　装配效率比传统螺纹连接的端头高出不少。在安装边界上，球形端头的最大外径根据检测行程不同做了匹配设计，常规款的球体直径控制在12mm到18mm区间，后端连接轴的直径比球体小4mm左右，整体探出传感主体的长度不超过20mm，不会因为端头过长导致检测时出现杆部弯曲变形的问题。设计过程中特意将铰接转动的阻尼控制在合适区间，既不会因为阻尼过小导致球体随意晃动产生检测误差，也不会因为阻尼过大导致接触偏斜时球体无法自适应转动，造成接触应力集中刮伤工件或者损坏内部传感元件。这类端头的材质一般选用黄铜或者不锈钢基材，根据使用场景的防腐需求做表面处理，在普通工业环境下用黄铜镀镍的版本就能满足防锈耐磨要求，

　　在有腐蚀性介质的场景则选用304不锈钢整体加工的版本，不需要额外做表面涂层就能长期稳定工作。实际选型过程中，需要注意端头球体的圆度公差控制在0.01mm以内，保证各个角度接触时的触发行程一致，后端连接轴的同轴度公差要控制在0.02mm以内，避免装配后出现偏心，导致球体转动时卡滞，影响检测精度。
