金属织带调节扣具结构设计

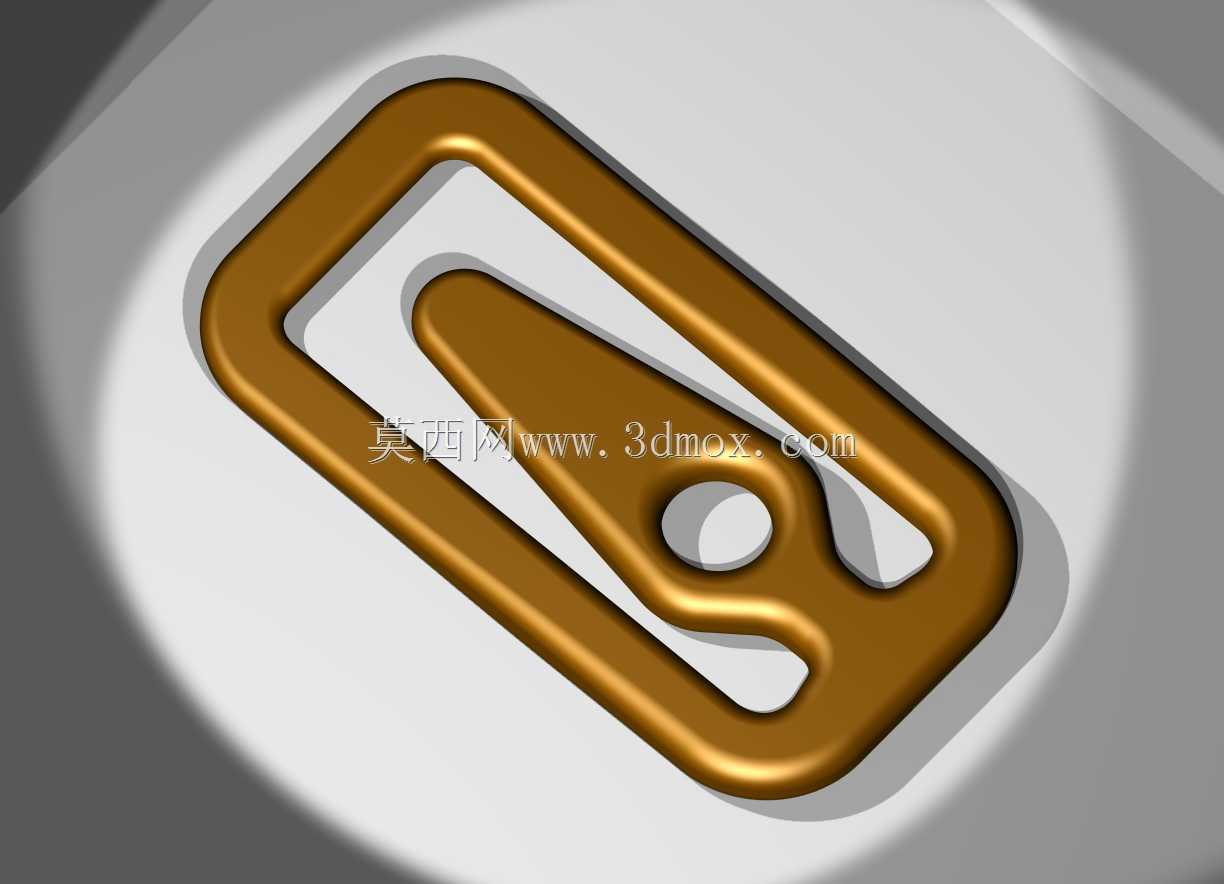

　　这款金属扣具的核心作用是实现扁平织带的快速穿设与长度锁定，常见于户外背包束带、安全绑带、箱包肩带调节以及工装捆扎场景。零件整体采用长方圆角轮廓，外框为连续封闭的等宽弯边，中部延伸出带圆孔的弹性压舌，压舌末端与外框内侧形成错位卡位，织带穿入后依靠压舌的回弹摩擦力实现单向止退，拉动自由端即可收紧，掀起压舌便可快速松脱调节。

　　从结构设计角度看，外框圆角过渡能够避免应力集中，同时消除锐边对织带的切割损伤；中部圆孔既可以作为压舌形变的应力释放孔，减少弯折处的金属疲劳，也能在部分装配场景中配合铆钉实现辅助定位。压舌的翘起角度经过匹配，既保证足够的压紧力防止织带受拉滑移，又不会因为形变量过大导致操作费力或长期使用后弹性衰减。零件厚度方向尺寸紧凑，安装后不会在织带表面形成过高凸起，适合在多层绑带堆叠、空间受限的位置使用。

　　建模过程中需要重点处理几处边界：外框与压舌的衔接曲面要保证连续顺滑，折弯半径需结合材料延展率设定，避免冲压成型时出现开裂；压舌与外框之间的间隙要根据织带厚度预留合理范围，间隙过小会造成穿带困难，间隙过大则会降低锁止可靠性。整体外形的长宽比例适配常规宽度的织带，安装时仅需将织带依次穿过外框空腔与压舌下方，无需额外紧固件，拆装效率较高。

　　在实际选型中，这类扣具需要配合对应抗拉强度的织带使用，金属材质的耐磨性能优于塑料扣件，在频繁调节、承受交变拉力的工况下寿命更长。设计时还要关注边缘的倒角处理，所有与织带接触的棱边都应做圆滑过渡，防止长期摩擦造成织带起毛、断丝。压舌的回弹力来源于自身材料的弹性形变，因此结构上没有额外的弹簧或转轴，零件数量少，故障率低，适合批量生产与野外、工业现场等维护条件有限的环境。
