快插式流体管路连接接头结构设计

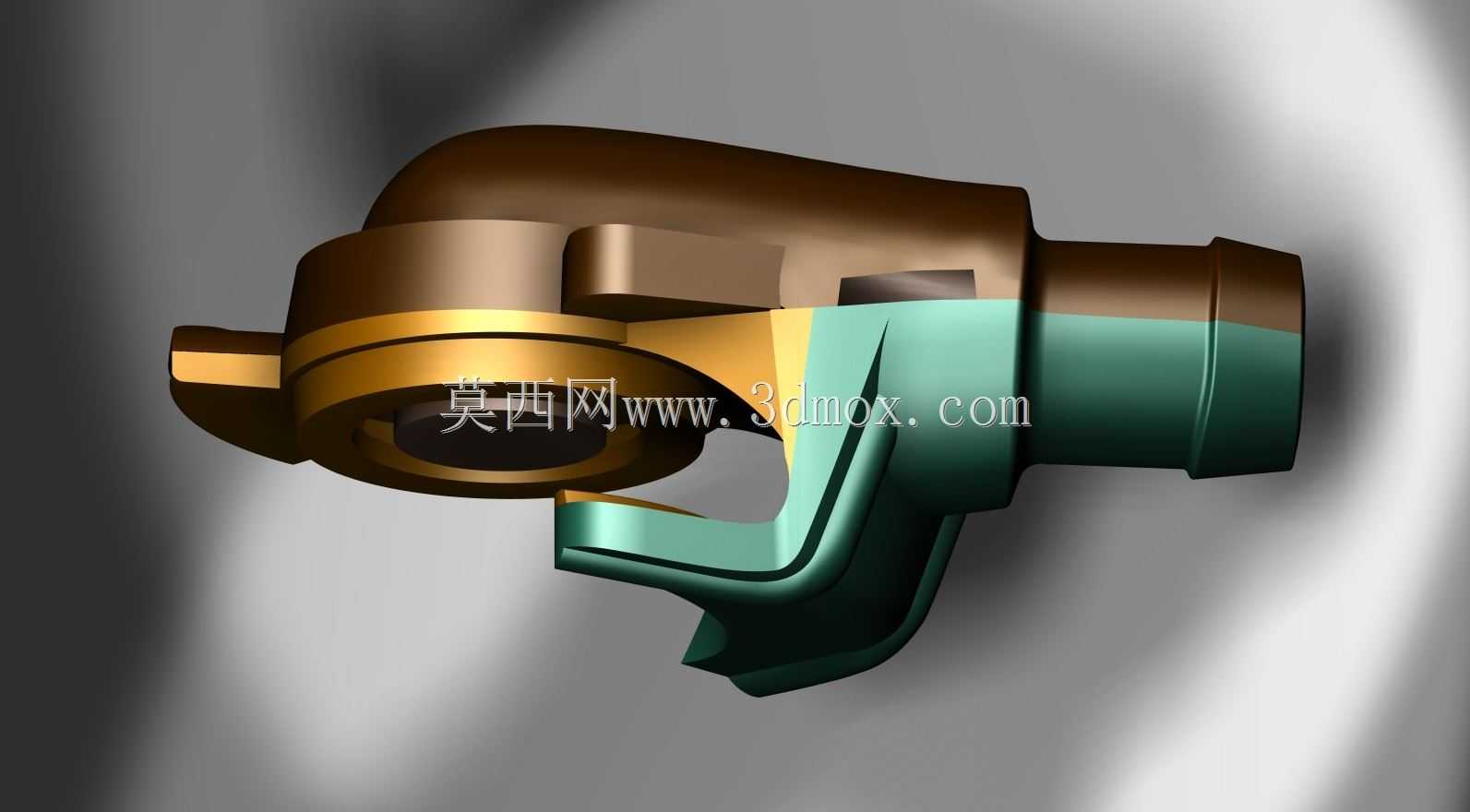

　　这款快插式管路接头主要面向工业流体输送场景设计，可适配气动回路、低压液压支路、冷却水循环管路等多种安装环境，在自动化生产线、小型流体设备、仪器仪表配套管路中都能见到同类结构的应用。从结构设计逻辑来看，接头采用偏心锁紧的卡扣式结构，前端的卡爪部位做了圆弧过渡处理，插入配套管路时不需要额外工具，对准接口推入即可完成锁紧，拆卸时按压外侧的解锁压环就能带动卡爪张开，快速拔出管路，相比传统螺纹接头能减少70%以上的管路装拆时间，适合需要频繁更换管路、调整设备布局的工位使用。接头主体做了分区结构设计，前端卡接部位采用高强度耐磨材质，保证反复插拔后的结构强度不会出现明显衰减，中间的密封腔预留了标准O型圈的安装槽位，

　　装配时可根据输送介质的特性选配丁腈橡胶、氟橡胶等不同材质的密封件，满足耐油、耐水、耐弱腐蚀介质的不同使用需求，后端的插接段做了阶梯式限位结构，插入设备对应接口时能精准卡入安装位，避免出现插入过深堵塞流道或者插入不到位引发泄漏的问题。从安装边界来看，接头整体的径向最大尺寸控制在适配常规管路安装间距的范围内，相邻管路接头的中心距不需要额外放大，能有效压缩管路排布的占用空间，接头的轴向长度做了优化，在保证锁紧行程和密封长度的前提下尽可能缩短轴向尺寸，适合安装空间局促的仪器仪表内部管路布局。结构建模过程中对卡爪的开合角度做了运动仿真验证，确保在规定的插拔行程内卡爪不会出现结构干涉，同时对接头内部的流道做了圆弧过渡处理，减少流体经过接头时的局部阻力损失，降低管路输送过程中的压力损耗，外表面的加强筋结构既提升了接头整体的抗扭强度，在拧紧后端固定螺母时也能提供更好的受力支撑，避免薄壁结构出现受力变形的问题。
