方形轴流散热风机结构设计方案

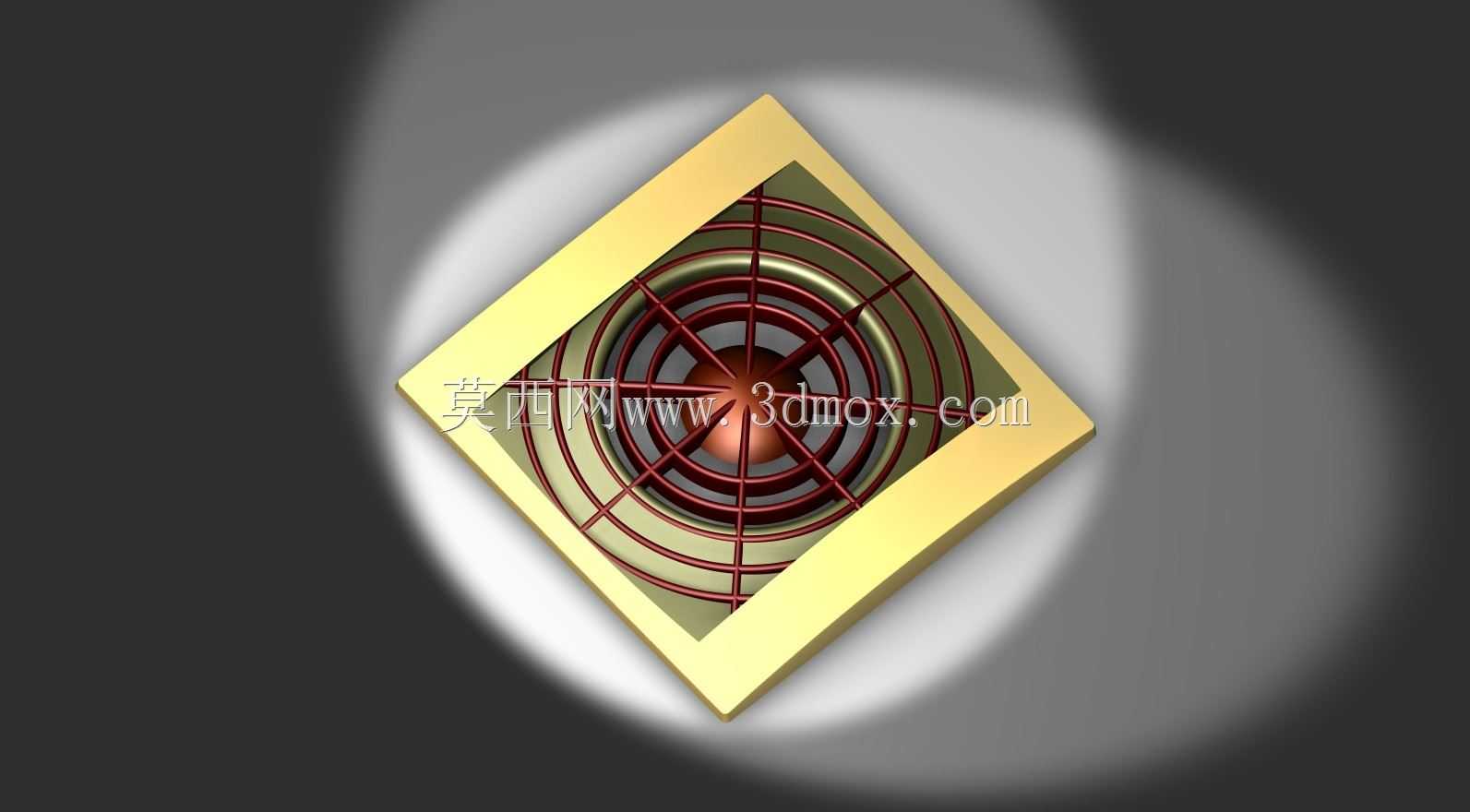

　　该款方形轴流通风装置的结构设计，核心围绕密闭柜体内部的热交换需求展开，在工业电控柜、小型设备舱、充电桩内部这类安装空间局促的场景中，方形外框的适配性远高于圆形风机——安装面可直接贴合柜体钣金的预留方孔，四个角点的固定位无需额外制作弧形转接板，边框的直边结构也能顺着柜体加强筋排布，不会和柜内走线槽、安装导轨产生空间干涉。从实际使用维度看，这类风机的核心作用是建立定向气流通道，将柜内功率元件、电源模块散出的热空气及时排出，同时引入外部低温空气，避免局部积热导致元件参数漂移。设计过程中首先要敲定的是安装边界尺寸，方形外框的边长需要匹配行业通用的柜体开孔规格，边框自身的厚度要兼顾钣金折弯的刚性需求，过薄会在风机运行时产生共振异响，

　　过厚则会侵占柜内有效走线空间。正面的金属防护网是安全设计的关键部分，径向与环向交错的筋条形成均匀的网格间隙，既不能间隙过大导致异物触碰高速旋转的扇叶，也不能因筋条过密、开孔率不足大幅提升风阻，削弱通风效率。筋条的排布走向顺着气流流出方向做了微幅倾斜，可打散扇叶旋转带出的旋流，降低气流通过防护网时产生的湍流噪音。外框与扇叶的同轴度是建模时需要重点管控的形位公差，扇叶和外框内壁的径向间隙要控制在合理区间，间隙过大会产生回流损失，降低风机的送风效率，间隙过小则容易因运行震动、装配偏差出现扇叶擦框的故障。扇叶的翼型截面并非等厚结构，从叶根到叶梢的弦长、安装角都做了渐变处理，叶根区域结构强度更高，可承受电机启动时的扭矩冲击，

　　叶梢区域的翼型更薄，能在较低转速下推动更多空气，兼顾风量与运行噪音表现。背部的电机安装位采用居中内嵌布局，电机外壳和外框之间预留了足够的散热通道，不会阻挡进风侧的气流流通，固定电机的支架采用对称式结构，保证整体重心落在风机轴线上，降低高速运行时的震动量。四个安装角的通孔位置做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出边框表面，保证风机安装后能完全贴合安装面，避免出现缝隙漏风的问题。在三维建模阶段，所有配合面都预留了符合量产工艺的公差余量，钣金边框的折弯止裂槽、防护网的焊接让位结构都同步做了还原，可直接用于后续的工程图导出与结构验证。
