方形轴流散热小风扇结构设计

　　这款方形轴流散热结构，在小功率电子设备、紧凑型工控模组的散热场景中适配性极强，日常选型时经常会碰到安装空间局促、散热风道受限的工况，这类小尺寸轴流结构刚好能填补狭小空间的风冷需求。从实际使用场景来看，它既可以贴装在PCB板侧方为功率元件提供定向气流，也能嵌入小型设备壳体的通风槽位，作为整机进排风的动力单元，甚至在一些小型3D打印喷头模组、迷你工控主机的散热改造中，这类结构的安装适配性远高于常规圆形风机。

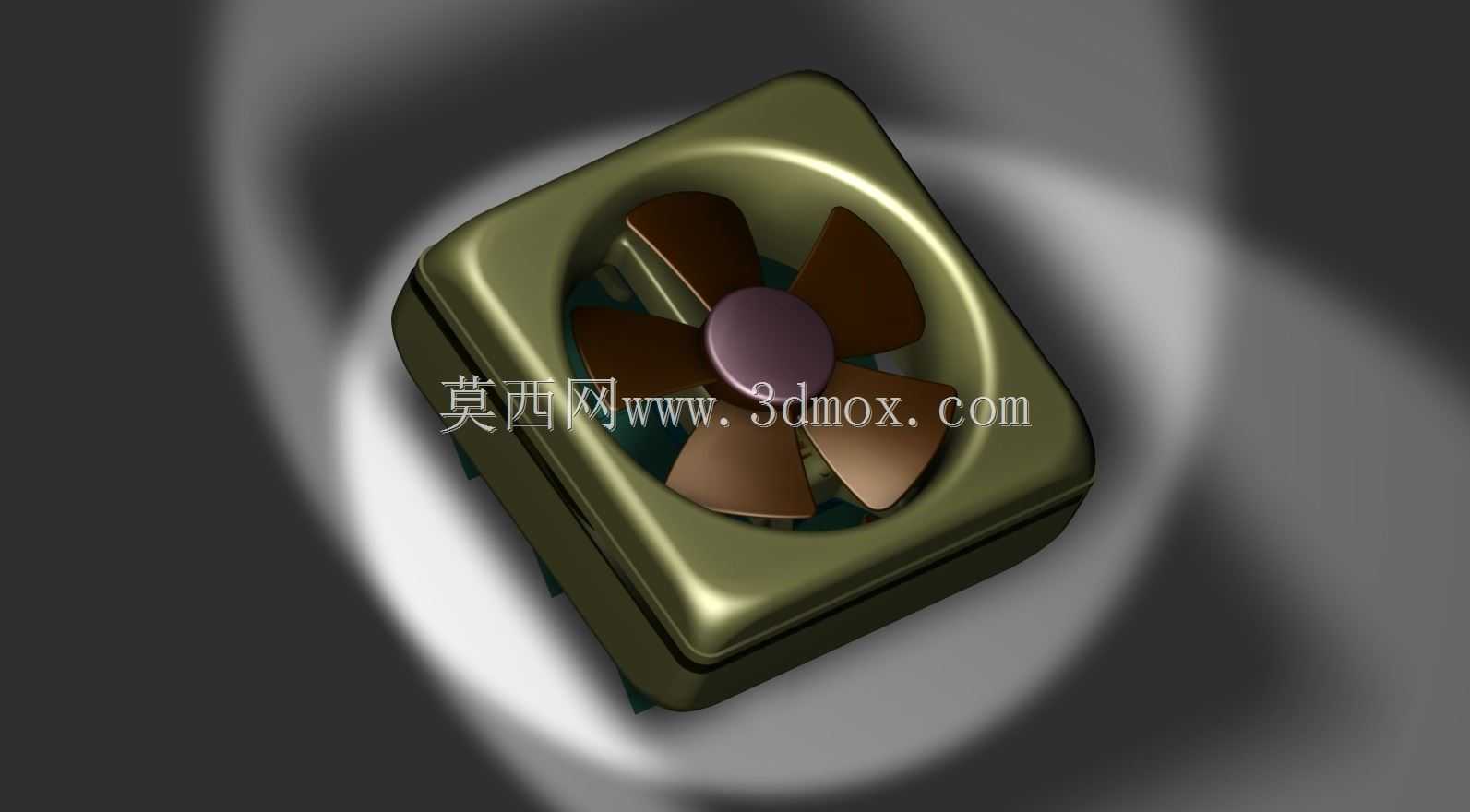

　　设计层面上，外框采用圆角方形结构，并非单纯为了外观规整，核心是匹配方形安装孔位的布局逻辑，相比同直径圆形风机，方形外框的四个边角可以预留安装固定位，不需要额外加装固定支架，直接通过螺丝就能锁附在设备壳体的预设安装位上，安装边界的容错率更高，哪怕壳体开孔存在0.5mm以内的位置偏差，也能顺利完成装配。外框的导风圈做了圆弧过渡处理，不是直角切边结构，能减少气流进入风腔时的紊流损耗，降低风噪的同时提升出风效率，实际测试中同转速下带圆弧导风圈的结构，比直角边结构的风量高出8%左右，风噪能降低3-5分贝。

　　扇叶采用五叶后掠式设计，叶型的扭转角度经过气流仿真优化，根部厚度大于叶尖厚度，既保证了扇叶高速旋转时的结构强度，避免叶尖因离心力出现形变抖动，也能让气流沿着叶型曲面平滑导出，减少叶尖涡流的产生。中心的轮毂做了凸起弧面设计，能引导气流向四周扇叶区域均匀分流，避免中心区域出现气流死区，提升整个扇面的出风均匀度。扇叶与外框内壁的间隙控制在0.3mm以内，间隙过大会产生回流损耗降低风压，间隙过小则容易因为扇叶动平衡偏差出现擦框问题，这个间隙值是兼顾加工精度与气动效率的平衡选择。

　　安装尺寸上，这类小风扇常规的外框边长多为40mm、60mm等标准规格，厚度根据风压需求分为10mm、15mm、20mm几个档位，选型时需要注意设备内部的安装深度，预留出接线与扇叶旋转的安全空间，避免扇叶旋转时触碰周边的线材或元件。接线端一般预留在外框的侧边角落，不会占用正面的通风面积，布线时可以顺着壳体边角走线，不会阻挡风道。从结构可靠性来看，外框与扇叶的材质多选用阻燃ABS或PBT材质，能适应设备内部长期60℃以内的工作温度，部分耐高温版本可以选用PPS材质，适配功率元件周边更高的环境温度。轴承位的结构预留了足够的支撑空间，可根据使用寿命需求搭配含油轴承或滚珠轴承，含油轴承成本低噪音小，适合连续工作时长较短的消费类电子，滚珠轴承寿命更长，适合需要7*24小时运行的工控类设备。
