传感器配套异形安装基座结构设计

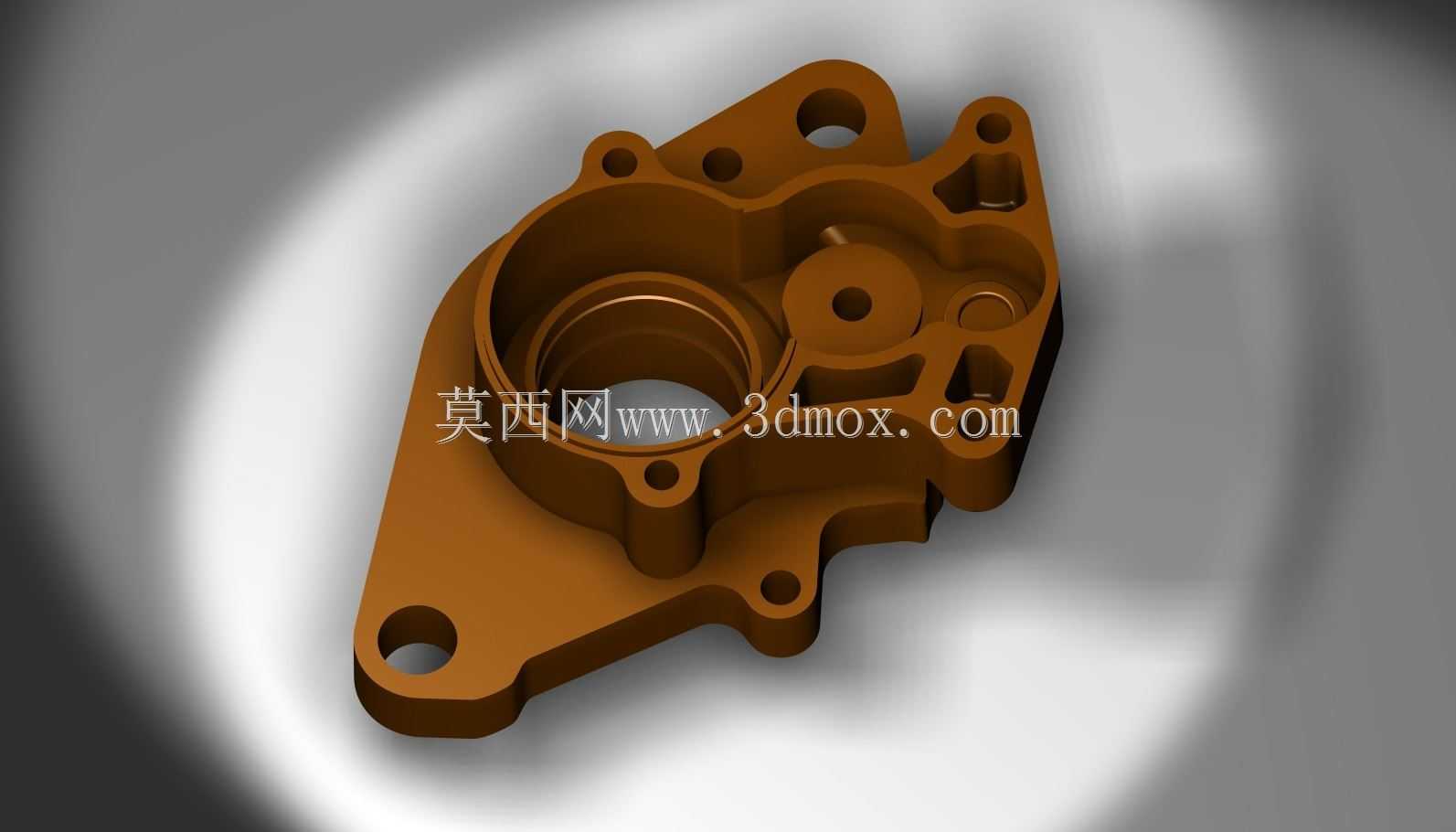

　　这款异形安装基座是工业传感检测单元的核心承载构件，主要应用在工业自动化产线的位置检测、转速采集、介质压力监测类传感器的装配场景中，作为传感核心元件与设备安装面之间的连接载体，既要为内部霍尔元件、感应芯片、密封胶层提供封闭的容纳空间，也要承担外部安装定位、受力传导、防护隔振的作用。从结构设计逻辑来看，整体采用不规则多边形的压铸成型轮廓，没有采用规则的圆形或方形基座形态，是为了适配安装位置局促的设备内腔空间，避开周边的走线槽、传动部件、油路管线的干涉区域，在有限的安装边界内最大化容纳内部传感组件。基座主体设置了大直径的中心沉孔，该孔位用于嵌套传感探头的定位衬套，孔壁预留的台阶面可以衬垫橡胶密封圈，避免设备运行过程中切削液、粉尘、

　　油雾侵入传感腔室造成元件失效；中心区域周边分布的多个不同孔径的安装孔，分别对应内部PCB板的固定柱、信号线缆的穿设通道、校准顶针的预留孔位，每个孔位的深度都做了差异化设计，避免装配时出现零件顶死或者间隙过大的问题。基座向外延伸的三个安装支耳上分别设置了贯穿的螺栓固定孔，三个孔位的中心距严格匹配设备安装面的螺纹孔位置，支耳与主体连接的位置做了加厚的过渡圆角，能够承受设备运行时的振动载荷，避免长期受力出现支耳断裂的问题。基座侧面的镂空减重槽并非随意开设，一方面是减少压铸材料的用量降低零件自重，另一方面是为内部元件的散热预留空气流通的通道，同时槽体的加强筋结构可以提升基座整体的抗形变能力，在螺栓锁紧时不会因为夹紧力导致中心孔位变形，

　　影响传感探头的同轴度。在实际选型适配时，需要注意基座的安装边界尺寸，三个支耳的最外侧轮廓构成的安装范围不能超出设备预留的安装平面，中心沉孔的深度要和探头的伸出长度匹配，保证探头感应端与被测部件的间距符合检测量程要求，同时基座背面的贴合面要做平面度处理，安装时衬垫密封垫片，避免结合面出现缝隙导致防护等级下降。这类基座通常采用压铸铝合金材质加工，表面做氧化处理提升耐腐蚀性，能够适应车间内多油、多尘、温湿度波动较大的工作环境，结构上没有多余的冗余设计，每个曲面、孔位、加强筋的设置都对应实际装配和使用的需求，没有为了外观增加不必要的造型结构，完全从功能实现、装配便捷性、长期运行可靠性的角度完成结构设计。
