异形安装座传感端盖结构设计

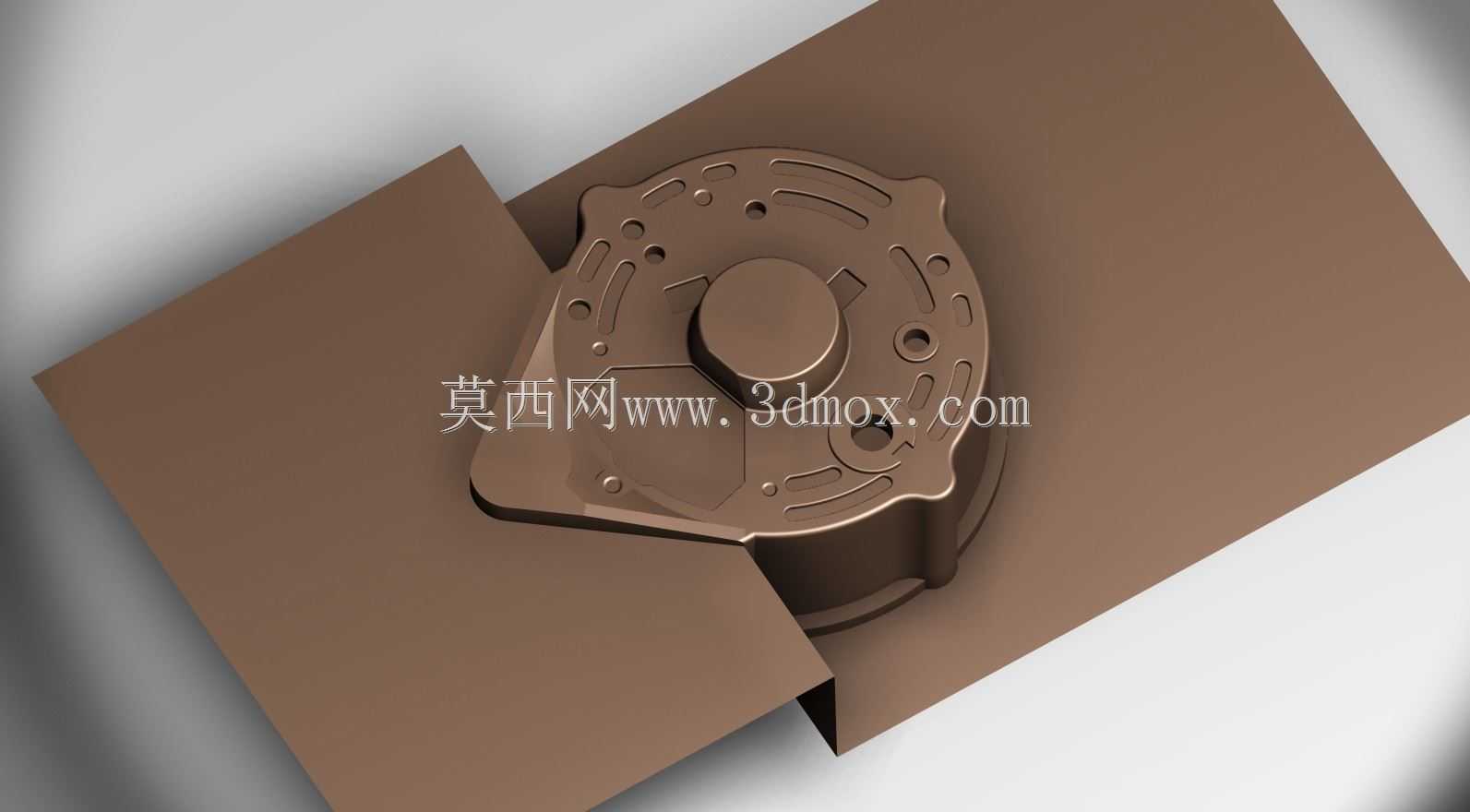

　　这款异形安装座传感端盖，主要适配工业检测场景下的外露式传感单元防护需求，常见于自动化产线的工位到位检测、设备运行状态监测模块中，作为传感核心元件的外部承载与防护结构，直接决定传感单元的安装稳定性与环境耐受能力。从实际使用场景来看，这类端盖多配套在非接触式光电、霍尔类传感组件上，安装位置往往处于设备机架的异形裁切工位旁，需要适配机架预留的非规则安装面，因此整体轮廓没有采用常规的圆形端盖设计，而是延伸出带定位孔的异形安装耳，三个呈三角分布的主安装孔可直接穿过固定螺栓，贴合在机架的棕色绝缘安装板上，无需额外加装转接垫块，能有效缩减传感组件的整体安装占用空间。

　　设计过程中优先考虑了安装边界的适配性，端盖主体的圆形腔体深度刚好容纳传感核心的PCB板与感应探头，腔体边缘做了0.8mm的止口台阶，装配时可直接卡入配套的传感基座内，配合端面的密封胶圈即可达到IP54级的防尘防溅能力，适配车间多粉尘、少量切削液飞溅的作业环境。端盖表面的多道弧形开槽并非装饰结构，一方面是为了减轻端盖自身重量，降低长期运行中螺栓连接点的承重负载，避免设备运行振动导致安装松动；另一方面这些开槽可作为散热通道，传感元件长期工作产生的热量可通过开槽与外部空气形成对流，避免腔体内部积热影响传感精度。

　　端盖中心的凸起圆柱结构是感应探头的对位基准，圆柱外径与传感探头的安装内径做了H7/h6的间隙配合，装配时探头可直接套入圆柱定位，无需额外调整同轴度，能有效降低装配工时。延伸出的异形安装耳上额外设置了两个小直径定位销孔，安装时先穿入定位销完成端盖与安装板的位置预固定，再锁紧主固定螺栓，可避免螺栓锁紧过程中端盖发生偏移，保证感应探头的检测方向与预设工位完全对齐。从安装尺寸来看，端盖整体最大轮廓尺寸控制在120mm以内，安装耳的延伸长度刚好适配常见的40mm工业铝型材机架的安装面，不需要对原有设备机架做二次裁切改造，可直接替换同类型老旧传感端盖，适配性较强。端盖的壁厚整体控制在2.5mm，既保证了足够的结构强度，在设备运行产生10-2000Hz频率振动时不会发生共振形变，又不会过度占用腔体内部的元件布置空间，腔体内部预留的走线槽可直接容纳传感元件的信号输出线，避免线缆被端盖压损。
