五通式流体混合搅拌腔体结构设计

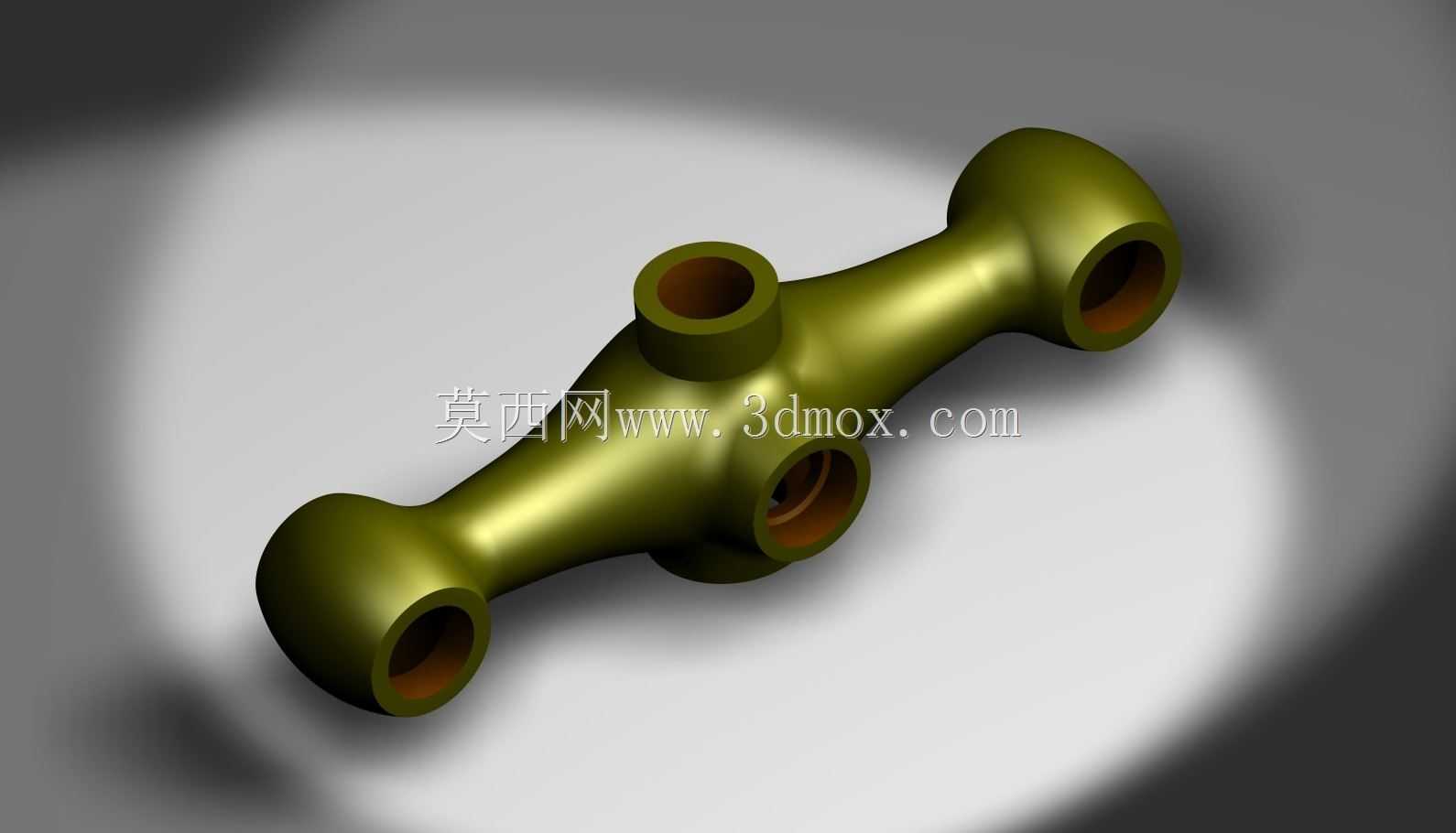

　　该结构为流体管路系统中的五通式混合搅拌腔体，主要应用于多股流体在线混合的工艺场景，常见于化工配料、水处理药剂投加、小型反应装置前置混料段，可在不额外增设外置搅拌装置的前提下，依托管路自身结构实现多股介质的初步紊流混合，减少后续混合工序的能耗与设备占地。从结构设计来看，整体采用对称式纺锤形流道布局，两端为大口径主流通孔，沿流道轴向垂直方向分布三个不同方位的侧接孔，可分别接入主流体与三股待混介质，介质进入腔体后，依托流道截面的渐变扩张与收缩形成局部紊流，让不同流向、不同组分的流体在腔体内完成初步剪切混合，避免多股介质直接汇入平直管路时出现的分层、混合不均问题。设计过程中优先考虑了流道的圆滑过渡，所有接口与腔体衔接处均做了圆弧倒角处理，

　　无直角死区，可减少介质残留与流阻损失，适配对洁净度有一定要求、或含有少量细小固体颗粒的流体输送场景，避免长期运行过程中出现颗粒沉积堵塞流道的问题。安装边界方面，五个接口均采用标准圆柱承插结构，可适配同外径的管路对接，安装时可根据现场管路走向选择任意侧孔作为进料口，两端主接口可作为进出料的主通路，整体结构无外伸的复杂安装支脚，可直接通过管路接口完成固定，也可配套管卡做辅助支撑，整体轴向长度较短，可直接集成在现有管路系统中，不需要对原有管路做大幅改动。结构壁厚设计均匀，采用等壁厚布局，在保证腔体承压能力的同时，避免壁厚差异带来的应力集中问题，适配常规低压流体输送工况，建模过程中所有曲面均做了连续性处理，可直接用于后续的流场仿真分析，也可作为3D打印、铸造加工的结构参考，针对不同的工况需求，可在该结构基础上调整侧孔的角度、孔径以及腔体的内部流道曲率，适配不同流量、不同混合比的流体混合需求。
