六角星型槽轮式凸轮结构设计

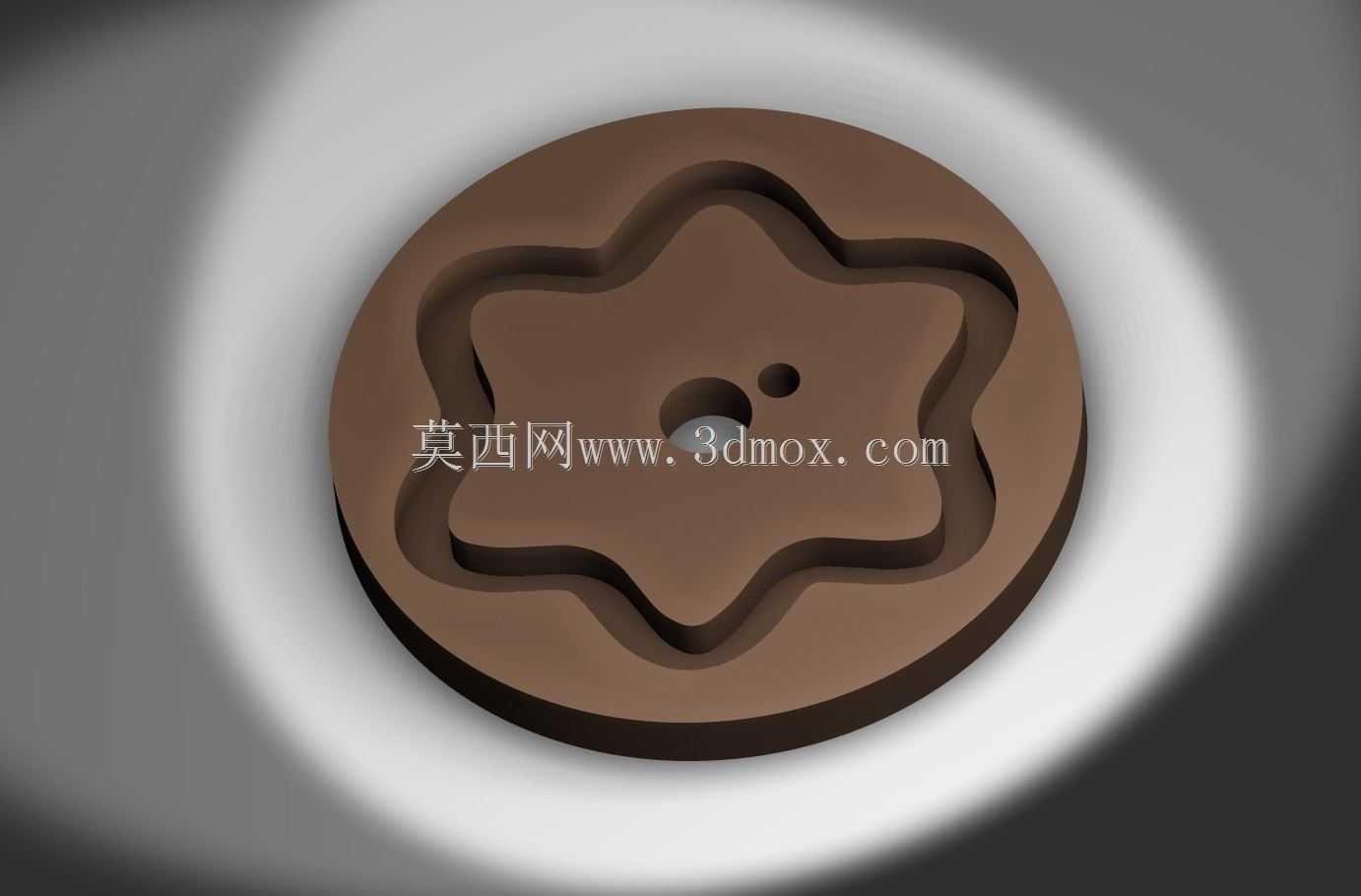

　　这款盘型凸轮采用一体式圆盘基体设计，核心工作廓面为内凹六角星型闭合沟槽，主要适配间歇分度类传动场景，常见于轻工包装设备的送料工位、自动化装配线的转位机构、小型检测设备的工位切换单元中，依靠沟槽与从动滚子的啮合配合，将主轴的连续回转运动转化为从动件的规律间歇运动，相比外廓盘型凸轮，内沟槽结构可完全约束从动件的运动轨迹，无需额外设置回程弹簧，能有效降低传动过程中的冲击与回程间隙，提升高速运转下的传动精度。从设计逻辑来看，该凸轮的星型廓面采用等距曲线生成，沟槽宽度与配套从动滚子直径保持0.02-0.05mm的配合间隙，既保证滚子在槽内滚动顺畅无卡滞，又能控制传动回程误差在允许范围内；基体中心设置的大直径通孔为主轴安装孔，

　　孔位与凸轮外圆保持严格同轴度要求，旁侧的小直径孔为周向定位销孔，用于装配时锁定凸轮与主轴的相对相位，避免运转过程中出现周向窜动导致传动时序错乱。安装边界方面，凸轮整体为薄圆盘结构，厚度方向尺寸紧凑，可直接嵌套安装在设备的传动侧板之间，不需要额外预留过大的轴向安装空间；外圆直径为传动廓面的最大回转直径，设计时已充分考虑周边从动件、机架的避让距离，装配时只需保证主轴轴线与从动件运动平面垂直，定位销锁紧到位即可完成安装，调试过程中可通过微调凸轮的轴向安装位置，调整滚子与沟槽的啮合深度，降低接触应力，延长零件使用寿命。在实际工况应用中，这类内沟槽星型凸轮可实现六工位的等时间歇转位，每个工位的停留时间与运动时间比例可通过廓面曲线的段长调整，

　　适配不同节拍的生产需求，相比槽轮机构，该结构的运动过程更平稳，从动件的加速度曲线无刚性冲击，适合中高速轻载的自动化传动场景，常见的糖果包装机送膜机构、小零件检测分选台转位机构、文具组装线的工位切换结构中都能见到这类凸轮的应用。建模过程中需重点保证沟槽廓面的连续性，各段星型拐角处做小圆弧过渡处理，避免滚子运动到拐角位置时出现应力集中，同时基体的两个端面需保证平面度要求，减少高速回转时的端面跳动量，降低传动振动与噪音。
