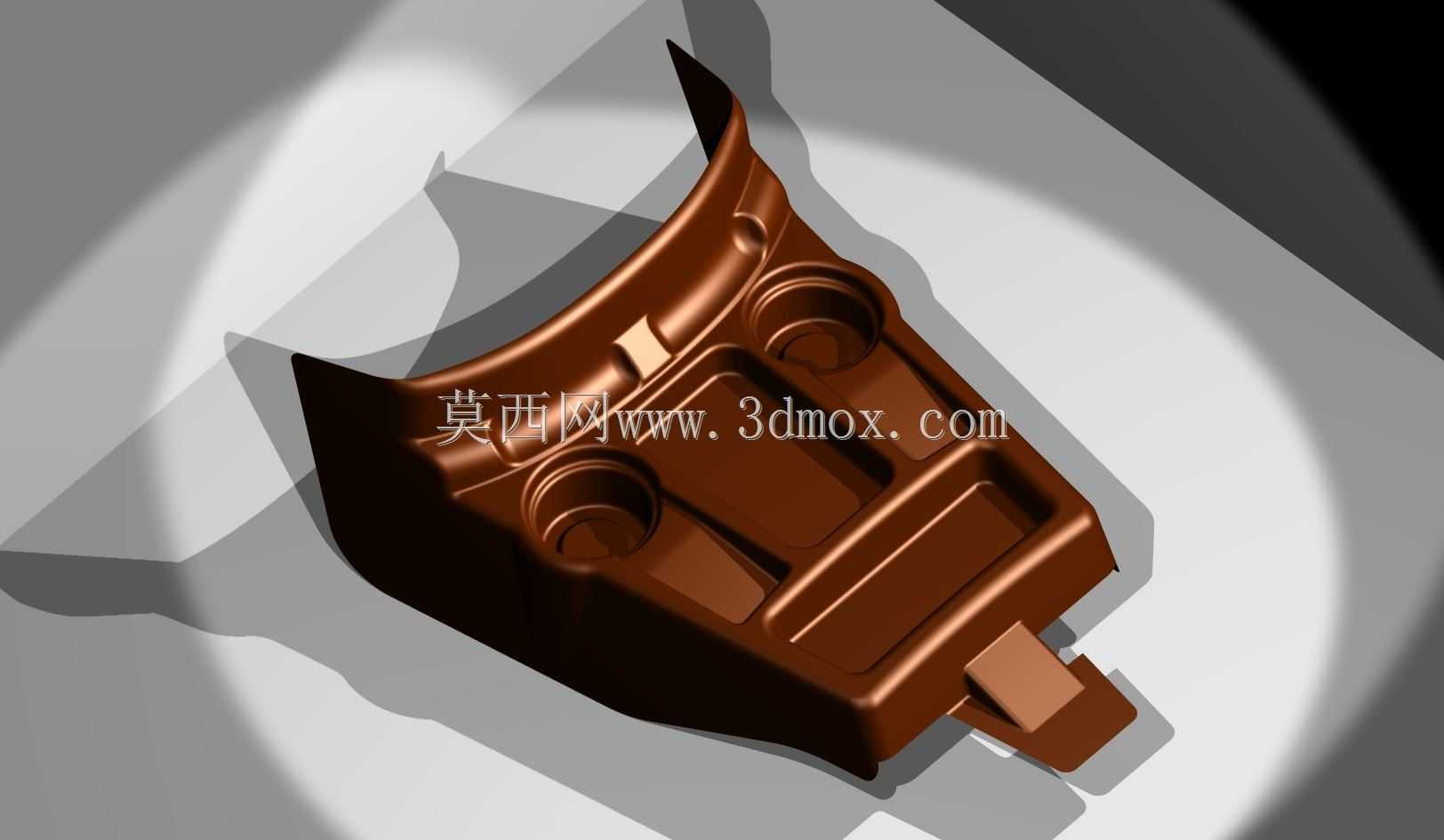

丰田汽车中控台杯架注塑结构设计

　　该部件为乘用车主驾与副驾之间的中控台功能集成组件，核心承担车内驾乘人员饮品放置、零散小物件收纳的实用功能，是座舱内饰系统中与人机交互频次较高的结构件之一。在实际装车场景中，该部件需要适配中控台中部的预留安装空腔，安装边界完全贴合周边仪表板下沿、中央扶手前端的型面落差，周圈设置的卡扣安装位与定位筋，能够保证装配后与周边内饰件的缝隙均匀度控制在0.5mm以内，避免行车过程中出现异响、松动的问题。从结构设计思路来看，该部件采用一体化注塑成型方案，材料选用耐候性ABS+PC共混材料，表面做哑光皮纹处理，既能够耐受夏季车内高温环境下的形变考验，也能减少阳光直射下的反光问题，避免干扰驾乘人员视线。部件上集成的两个圆形杯座，

　　内径尺寸适配市面主流的500ml瓶装水、常规罐装饮品的外径，杯座内部设置的环形加强筋，既能够提升杯座位置的结构强度，避免放置较重饮品时出现侧壁变形，也能对饮品容器起到周向限位作用，减少车辆加减速、转向过程中饮品的晃动倾倒概率。杯座旁的矩形储物槽，深度设计为45mm，可放置高速通行卡、车钥匙、手机等常用随身小物件，槽体边缘做的圆角过渡处理，能够避免取放物品时出现刮擦磕碰。部件背面设置的纵横交错的加强筋结构，在不增加整体壁厚的前提下将部件的结构刚性提升40%以上，有效控制注塑成型后的收缩变形量，保证成品的尺寸精度。部件整体的曲面造型完全贴合中控台的整体内饰设计语言，棕色的外观配色与车内内饰的整体色调保持统一，边缘位置做的R3圆角处理，

　　既提升了触摸的手感，也能在发生碰撞时减少尖锐边角对驾乘人员的磕碰伤害。在实际装配流程中，该部件通过周圈6个弹性卡扣与中控台基座卡接，无需额外打螺丝固定，能够有效提升整车装配线的安装效率，后期维修拆卸时也不会对周边内饰件造成不可逆的损伤。
