丰田车型轮毂中心装饰盖结构设计

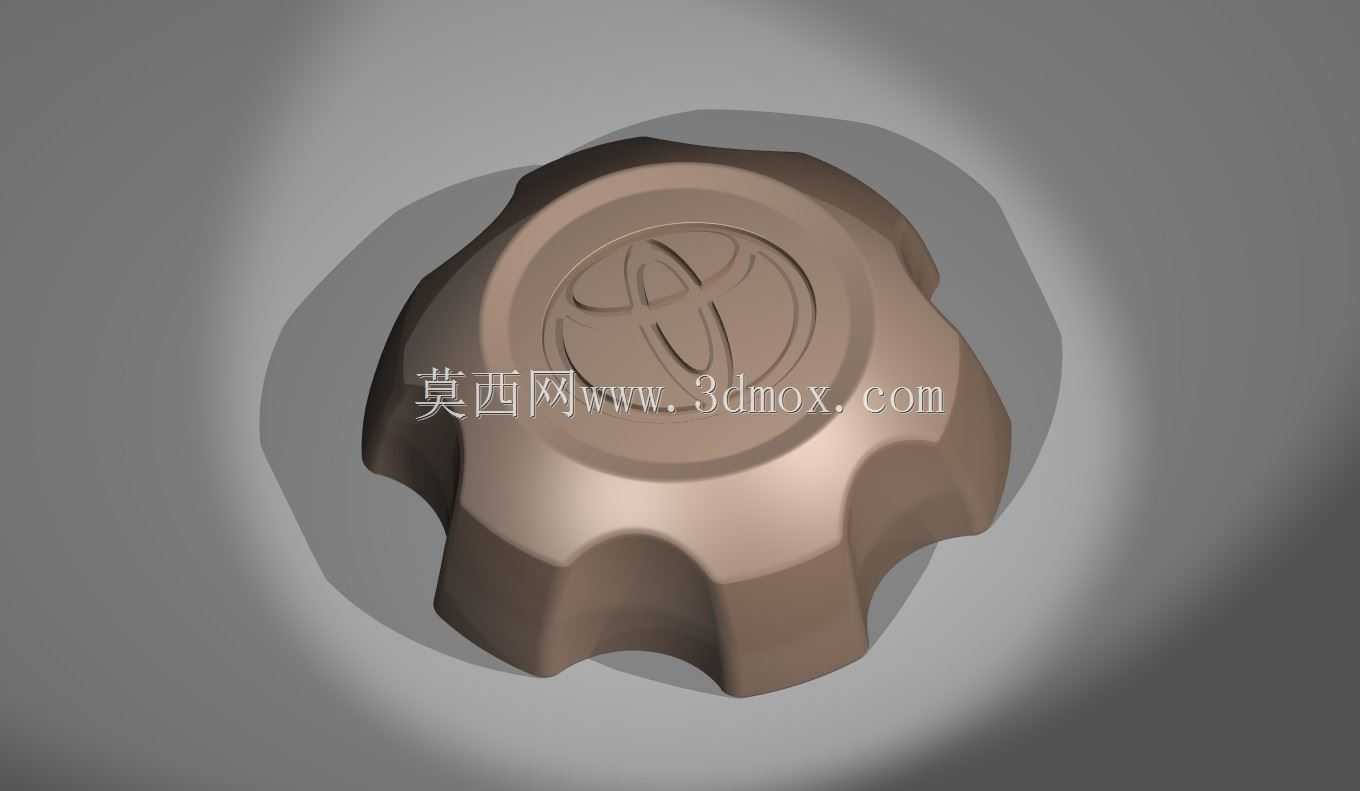

　　日常做整车外饰件匹配设计时，轮端装饰盖是很容易被新手忽略的小部件，这类零件直接安装在轮毂轴承端的锁紧螺母外侧，核心作用首先是遮挡轮端的外露金属结构，避免泥水、砂石直接冲刷锁紧螺纹与轴承端面，减少长期行驶过程中紧固件锈蚀的概率，其次是承载品牌标识，统一车轮区域的视觉完整性。这款丰田配套的轮毂盖采用多瓣式防滑外缘设计，外缘的凹凸齿形结构并非单纯的造型装饰，实际拆装时可以徒手施力旋转，不需要借助一字螺丝刀等工具撬动，能避免传统光滑外缘轮毂盖拆装时打滑、撬伤轮毂漆面的问题。设计阶段首先要匹配对应轮毂的中心孔安装边界，盖体的嵌入段直径需要和轮毂中心孔保持0.2-0.3mm的过盈配合量，配合段的轴向长度要控制在8-12mm区间，

　　过短会导致车辆高速行驶时盖体脱落，过长则会顶触轮端轴承的密封端盖，造成密封件磨损引发润滑脂渗漏。盖体正面的品牌标识区域做了下沉式浮雕处理，标识凸起高度控制在0.8mm以内，既保证标识的辨识度，又不会因为凸起过高在洗车、行驶剐蹭时出现掉漆、磨损。盖体的外缘弧度完全贴合轮毂中心区域的沉台曲面，安装完成后和轮毂端面的阶差控制在0.5mm以内，不会出现突兀的凸起或缝隙过大的问题，避免高速行驶时气流在缝隙处产生紊流引发风噪。材质选型上这类零件一般采用改性PP材质，兼顾一定的韧性与耐候性，冬季低温环境下不会因为脆裂导致拆装时断裂，表面的金属质感涂层经过耐盐雾、耐紫外线老化验证，能适应不同地域的户外使用环境。做三维建模时需要重点关注配合段的拔模角度，嵌入段的拔模角控制在1.5度，既方便注塑脱模，又能保证装配后的卡紧力，外缘的防滑齿形做了R2的圆角过渡，没有尖锐棱角，避免拆装时划伤操作人员的手部。
