U型传感检测组件外壳结构设计

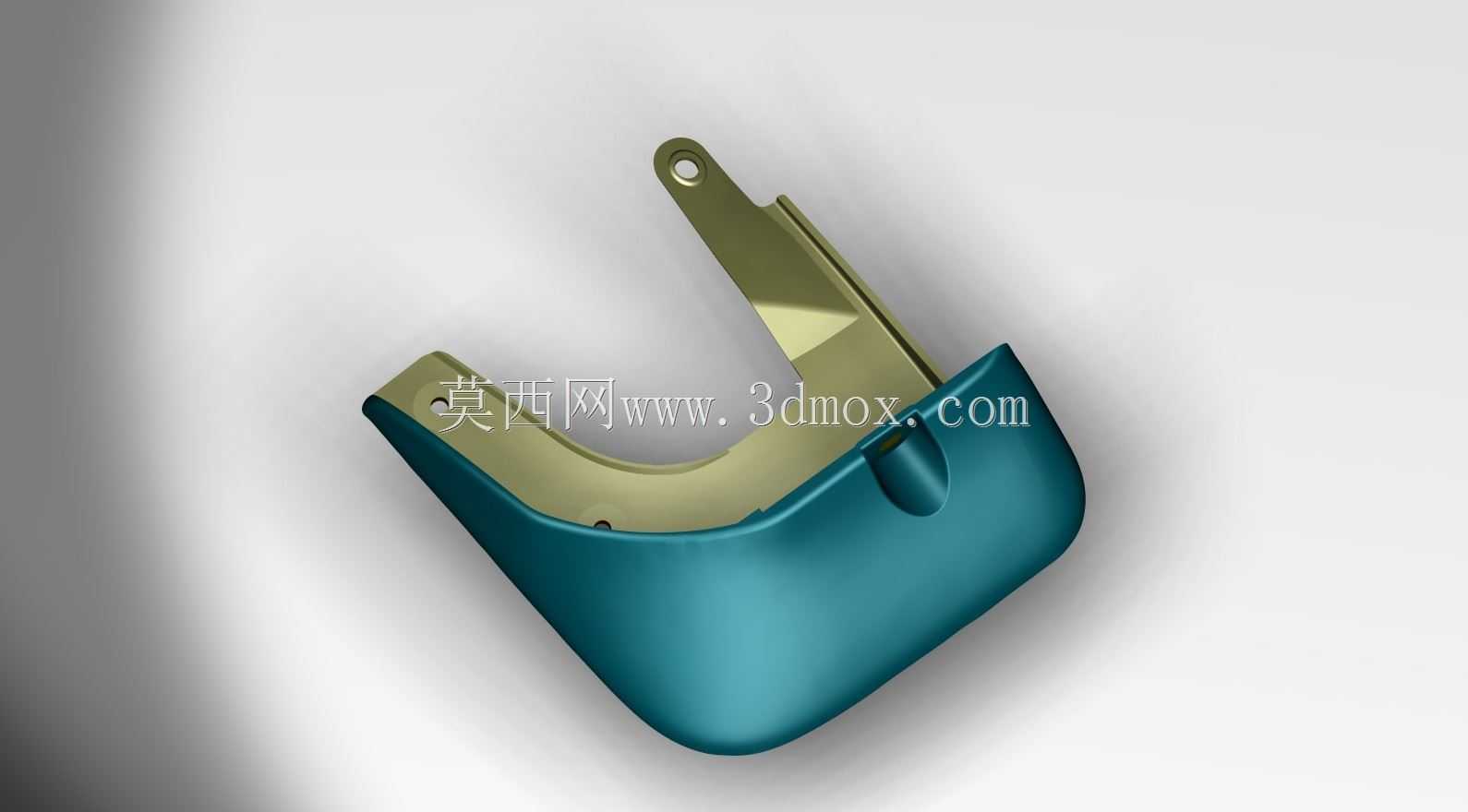

　　这款U型结构的传感组件外壳，主要面向工业自动化产线的到位检测、工件轮廓识别类场景设计，适配光电类、接近类传感元件的内置安装需求，在流水线工件分拣、设备行程限位、物料有无检测工位都能适配使用。从结构设计逻辑来看，整体采用分体式组合结构，下半部分为弧面过渡的封闭壳体，选用工程塑料注塑成型的结构方案，内壁预留了传感电路板、接线端子的安装卡槽，不需要额外增加固定压块就能完成内部元件的定位，弧面外形没有尖锐棱角，在设备安装、后期维护过程中不会剐蹭操作人员衣物或者线缆，同时曲面结构的抗冲击性能比直角壳体更好，日常产线运维的轻微磕碰不会出现壳体开裂的问题。上半部分的金属安装支架做了折弯成型处理，顶端预留的铰接孔可以直接和设备的安装摆臂、

　　调节支架配合，不需要额外加工转接件就能完成角度调整，支架和下半部分壳体的连接位置做了嵌入式定位结构，装配时只需要两颗紧固螺丝就能完成两者的固定，连接缝隙控制在0.1mm以内，能够阻挡产线常见的切削液飞溅、粉尘侵入，满足IP54级别的基础防护要求。从安装边界尺寸来看，整体U型开口的深度适配常规厚度15mm以内的工件检测需求，不会因为开口过大导致整体结构占用过多安装空间，也不会因为开口过小无法覆盖常见工件的检测位置，壳体整体的宽度控制在40mm区间，在密集排布的检测工位上也能留出足够的接线、调整空间，不会和相邻的检测组件产生干涉。支架部分的厚度选用2mm的冷轧钢板做表面喷塑处理，兼顾结构强度和耐腐蚀性能，长期在有少量油污、

　　湿度偏高的车间环境下使用也不会出现锈蚀变形的问题。壳体侧面预留的接线槽做了下沉式设计，线缆接入后可以顺着槽位排布到设备走线槽内，不会出现线缆弯折角度过大导致线芯断裂的问题，内部的安装卡槽位置做了限位筋设计，不同尺寸的适配电路板可以通过裁切筋位的方式快速适配，不需要重新开模调整壳体结构，能够有效降低衍生型号的开发成本。在实际选型适配过程中，这款结构可以直接替换同类型U型检测开关的老旧外壳，安装孔位和市面主流同规格产品的安装尺寸保持一致，不需要对原有设备的安装支架做改造就能完成替换，维护更换的效率可以提升60%以上。
