汽车线束固定卡扣式传感器安装支架

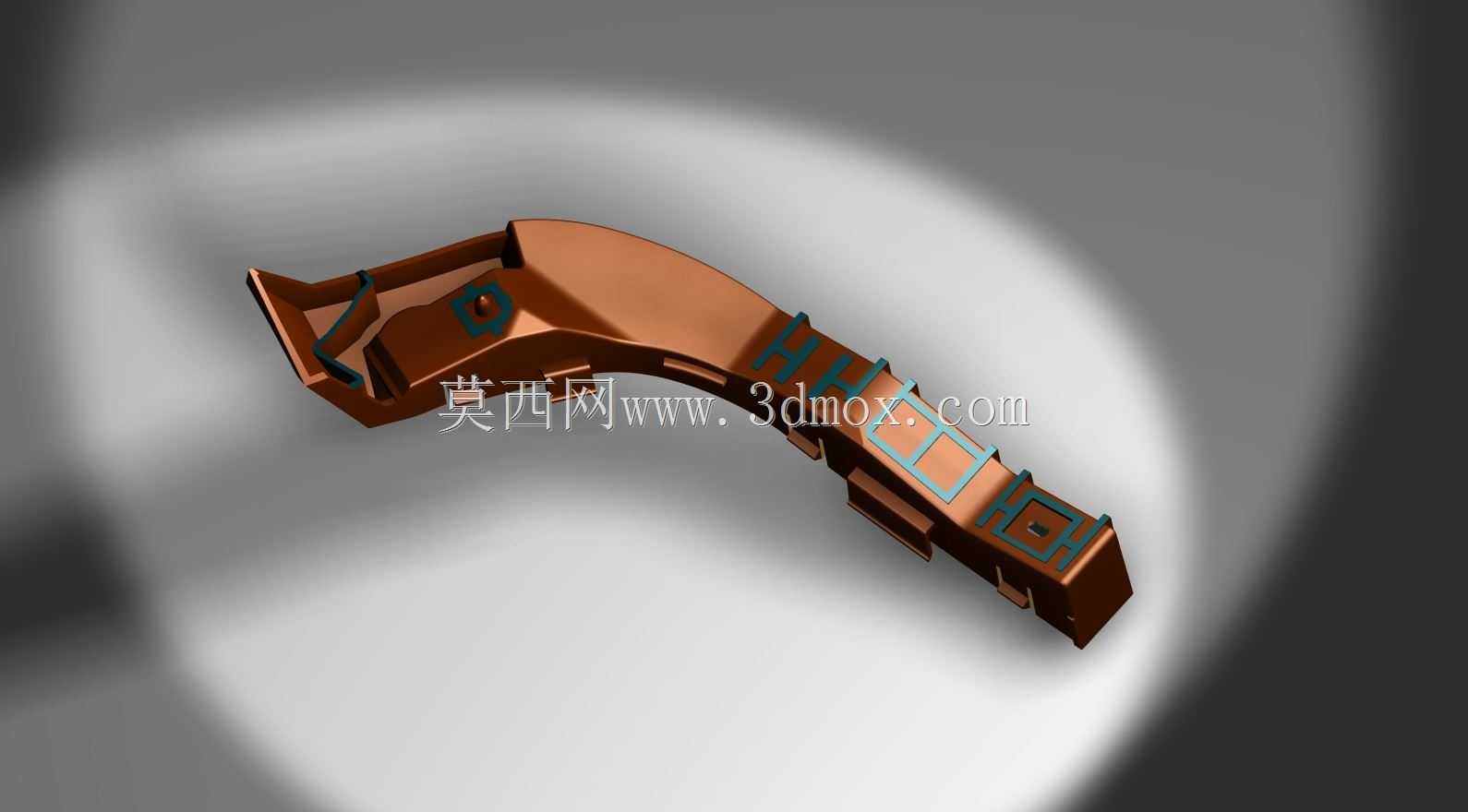

　　这款车用传感器安装支架，主要应用在乘用车座舱线束排布、底盘传感器固定的场景里，日常装车时用来承托固定轮速、温度类小型传感器，同时兼顾周边线束的走向约束，避免车辆行驶过程中线束晃动拉扯传感器接插件，导致信号传输中断或者接插件松脱的问题。从结构设计来看，整体采用弧形变截面的注塑成型结构，顺着车身钣金的安装曲面做了贴合弧度，不需要额外做钣金适配垫片，安装时直接卡入预设的钣金卡槽即可，两端的卡扣结构做了倒钩防脱设计，卡入后能承受15N以上的轴向拉脱力，满足车辆颠簸工况下的固定可靠性要求。支架中段预留了多组线束卡槽，卡槽的开口尺寸做了0.2mm的过盈设计，包裹常见的0.5-1.5平方车用线束时，能牢牢卡住线皮，不会出现线束滑脱的问题，

　　同时卡槽边缘做了R0.3的圆角处理，避免长期震动下割伤线皮造成短路风险。安装边界方面，支架整体长度控制在120mm范围内，最宽处22mm，安装后突出钣金面的高度不超过18mm，不会和周边的内饰板、底盘护板产生安装干涉，适配绝大多数A级到C级乘用车的车身安装空间。设计时特意把传感器的安装位做了下沉式处理，传感器装入后定位面和支架基准面的平行度控制在0.1mm以内，保证传感器的探测角度不会因为支架安装偏差出现偏移，避免信号采集误差。支架表面的加强筋顺着受力方向排布，在不增加整体壁厚的前提下，把支架的抗弯折强度提升了40%，长期在-40℃到85℃的车用工作温度区间内，不会出现脆裂、形变的问题，满足整车全生命周期的使用要求。实际装车验证中，这款支架可以兼容3种不同尺寸的同类型传感器安装，不需要针对不同传感器单独开模，有效降低了整车零部件的开发成本，同时卡扣式的安装方式不需要额外打螺丝，单工位安装时间可以控制在3秒以内，能有效提升整车装配线的作业效率。
