汽车备用卡扣式传感固定支架结构

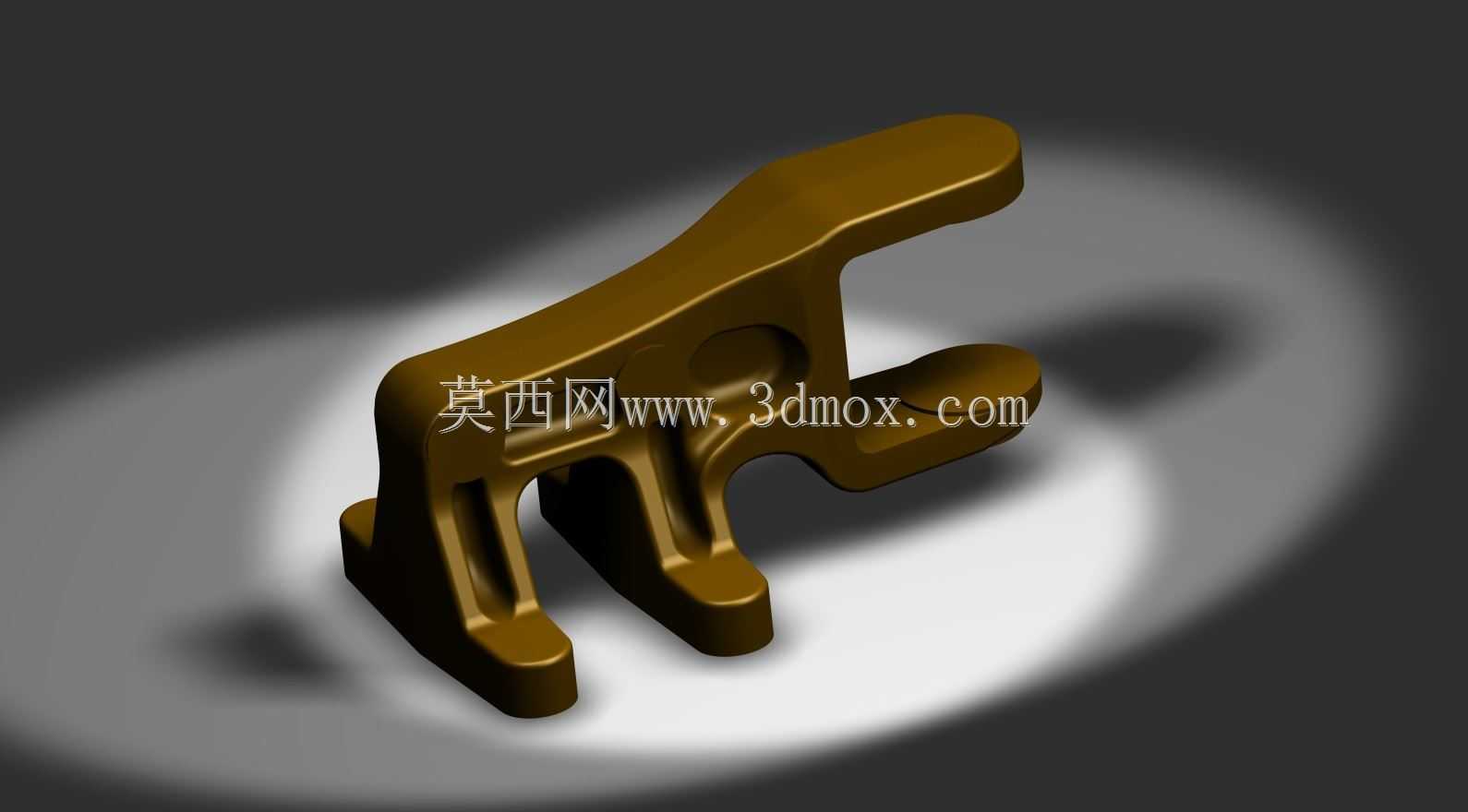

　　这类卡接式支撑构件常应用在乘用车辆的舱内传感部件固定场景中，主要承担传感器的定位、限位与抗振支撑作用，避免车辆行驶过程中传感元件因颠簸出现移位、松脱，保障信号采集的稳定性。从结构设计来看，整体采用一体化成型思路，上部的弧形卡爪结构适配对应传感元件的外轮廓弧度，卡合后能形成多点贴合的限位面，不需要额外的紧固件就能完成初步固定，降低装配工序的复杂度。下部的三个支撑脚做了等距分布的加强筋处理，筋位从支撑脚根部一直延伸到主体承力面，在不额外增加整体壁厚的前提下，提升了构件的抗弯折、抗冲击性能，适配车辆行驶过程中持续的振动工况。构件侧面预留的圆形凹位是定位销配合位，装配时可以先通过该凹位与安装基座上的定位销对齐，快速找准安装位置，

　　避免装配偏移，同时能分担卡接结构承受的横向剪切力，延长构件的使用寿命。在安装边界上，三个支撑脚的底面处于同一水平基准面，安装时与基座的贴合面间隙控制在0.1mm以内，保证支撑的平稳性；上部卡爪的开口尺寸做了0.2mm的过盈设计，卡入传感部件后能产生持续的抱紧力，即使在高低温交替的舱内环境下，材料出现轻微形变也能保证卡接的可靠性。整体外形没有尖锐的棱角，所有转角处都做了R2以上的圆角过渡，一方面减少成型过程中的应力集中问题，降低注塑成型时的开裂风险，另一方面也能避免装配过程中划伤操作人员或者周边的线束。这类构件的设计不需要额外的连接辅件，装配时只需要对准定位位按压到位即可完成安装，能有效提升整车装配线的作业效率，

　　同时后期维护更换时也可以直接徒手拆卸，不需要借助专用工具，降低售后维护的成本。在结构受力的考量上，主体的承力壁厚做了差异化设计，卡爪与主体连接的位置壁厚比其他位置厚0.8mm，因为该位置是卡接时受力最集中的区域，增加壁厚可以避免反复拆装时出现断裂；支撑脚的末端做了小角度的拔模斜度，既方便成型脱模，也能在安装时起到导向作用，让支撑脚更顺畅地卡入基座的对应安装槽内。
