渐开线斜齿圆柱齿轮参数化结构

　　斜齿圆柱齿轮在平行轴动力传递中承担核心角色，常见于减速箱、进给机构、输送辊道和需要平稳换向的传动单元。相比直齿轮，它的轮齿沿螺旋角方向逐步进入和退出啮合，接触线沿齿宽斜向延展，瞬时重合度更高，冲击、噪声和局部应力集中得到明显抑制，因此在中高速、重载或对运转平顺性有要求的设备中更具优势。建模时不能只把直齿轮齿槽简单旋转复制，齿面是渐开线曲面沿螺旋线扫掠形成的空间曲面，齿顶圆、齿根圆、分度圆与端面参数必须保持一致，螺旋方向、螺旋角和齿宽共同决定啮合接触状态。参数化思路通常先锁定模数、齿数、压力角、齿宽和螺旋角，再由这些量推导分度圆直径、齿顶高、齿根高及基圆尺寸；端面与法面参数需要严格换算，否则装配后会出现齿厚错位、侧隙异常或干涉。

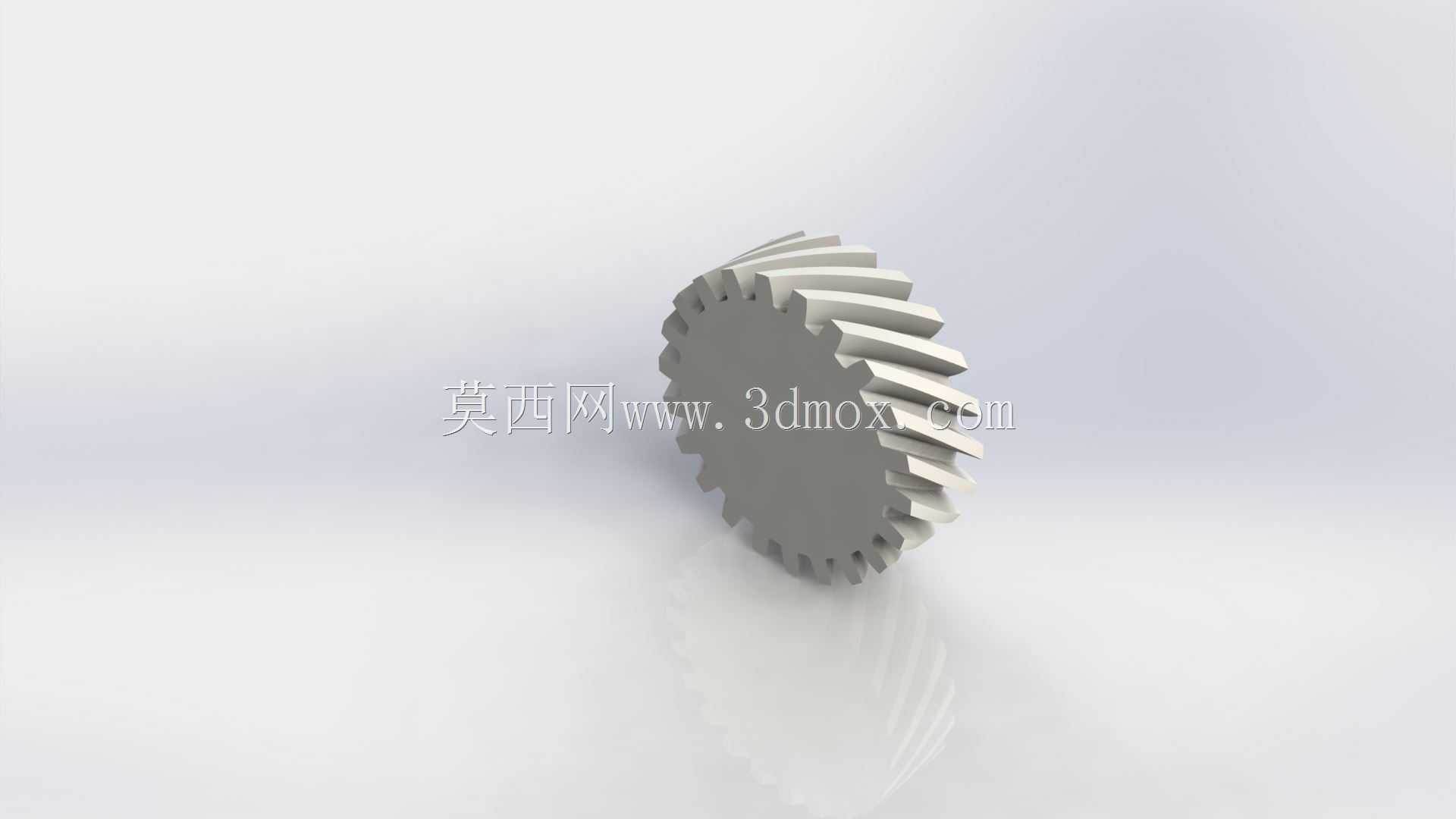

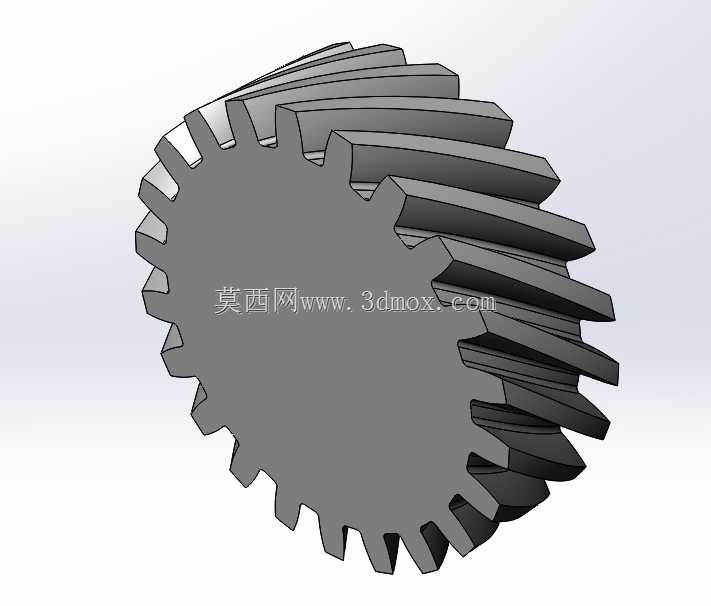

　　齿根过渡圆角不能省略，它直接影响弯曲疲劳强度；键槽、轮毂外径和轴向台阶则要与轴系布置协调，避免齿轮装入后与轴承、套筒或箱体壁面发生边界冲突。实际选型时，中心距受箱体孔位限制，常通过螺旋角微调来凑配中心距，但螺旋角过大会增大轴向分力，需要配对使用角接触轴承、圆锥滚子轴承或增加止推结构。齿宽选择也要平衡承载与安装偏差：齿宽过小会削弱接触强度，过大则容易因轴挠曲、加工误差导致偏载。模型中轮齿排布均匀，齿顶收束自然，齿根与轮毂过渡连续，能够用于检查啮合侧隙、轴向窜动和润滑空间。若用于工程图展开，还可据此校核齿轮与轴的配合长度、挡圈位置以及油封、轴承的安装顺序。把齿形建立为可驱动参数后，修改齿数或模数即可快速生成同族规格，便于在系列化减速器设计中进行强度对比、干涉检查和整机布局验证。
