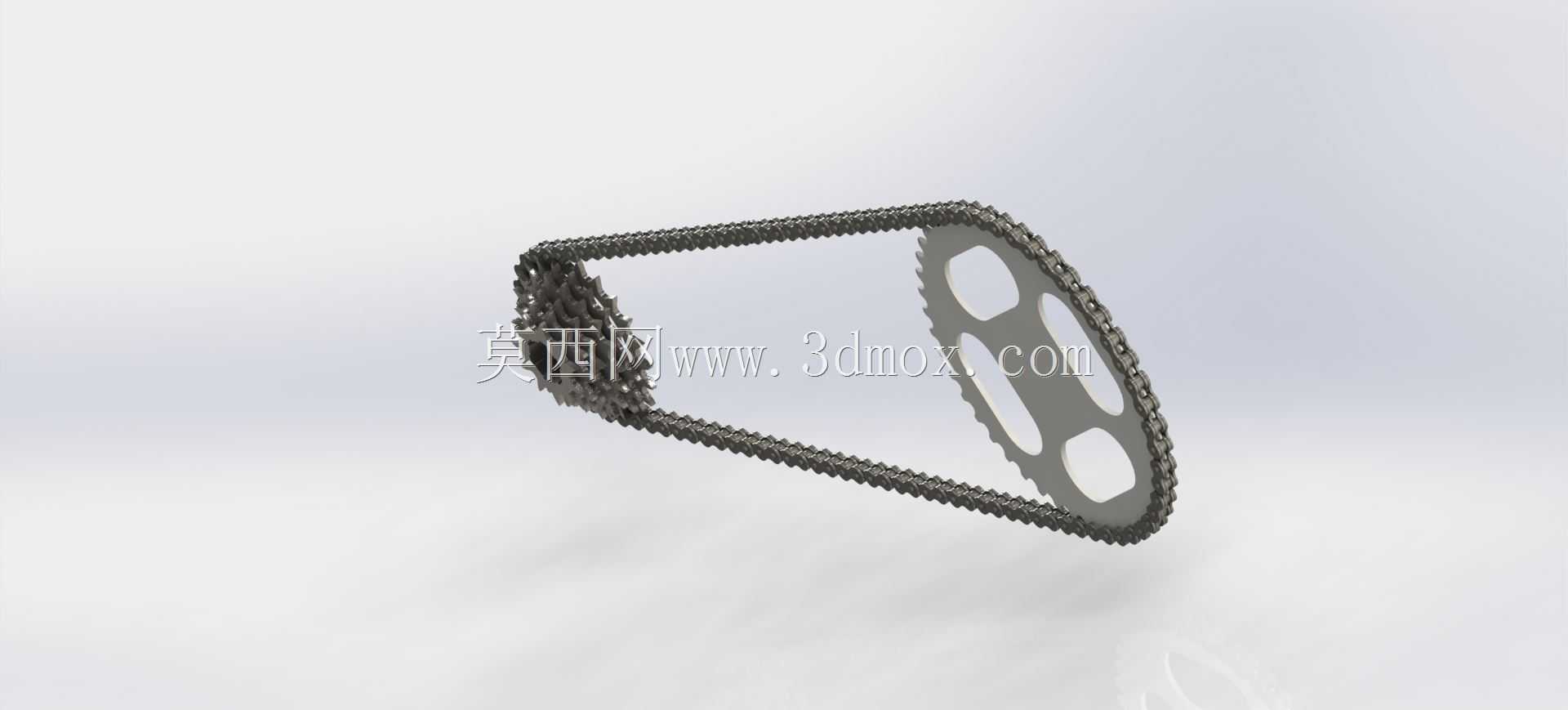

自行车链传动链轮组结构设计方案

　　这套链传动组件的核心设计目标，是在自行车骑行场景下实现稳定的动力传递，将脚踏端输入的扭矩可靠传递至后轮驱动轴，同时兼顾轻量化与长期运行的耐磨需求。设计阶段优先参照DIN标准完成齿形轮廓校核，链轮齿部的节距、齿沟圆弧半径、齿顶高参数均与配套链条的滚子直径、内节内宽完全匹配，避免啮合过程中出现卡滞、跳齿或异常磨损。从实际使用场景来看，这类链轮组件不仅适配普通通勤自行车，也可用于轻型电动助力车、固定式健身单车的动力传输环节，不同安装场景下仅需调整链轮的安装孔位分布与中心距即可适配。大尺寸主动链轮采用多镂空孔结构，在保证轮盘整体刚性的前提下削减非受力区域的材料厚度，既降低了组件整体自重，也能减少骑行过程中转动惯量带来的动力损耗。

　　链轮与链条的啮合区域做了圆滑过渡处理，齿侧间隙控制在合理区间，既保证链条在变速、颠簸工况下不会轻易脱链，也能降低啮合冲击带来的运行噪音。设计过程中同步完成了安装边界的校核：主动链轮的中心安装孔与脚踏曲柄的配合公差采用过渡配合，保证扭矩传递过程中无相对窜动；从动链轮与后轮花鼓的安装位预留了标准锁紧垫片空间，拆装维护时无需额外打磨或扩孔。链条的总长度根据两轮中心距、链轮齿数计算得出，链节的铰接处转动灵活，侧向弯曲余量适配自行车车架的安装空间，不会与后叉、链罩等周边部件发生运动干涉。整套组件的受力路径经过优化，骑行时脚踏施加的径向力与切向力通过轮盘均匀分散到各啮合齿上，避免单齿受力过载出现断齿风险。

　　链轮的齿面加工基准与安装孔同轴度严格控制，保证高速转动时的动平衡表现，减少整车运行过程中的振动。针对户外使用可能遇到的泥水、粉尘工况，齿形的排屑空间设计合理，异物进入啮合区时可随链条转动自然排出，不会加剧齿面磨粒磨损。
