自行车双向踩踏同速前进传动结构

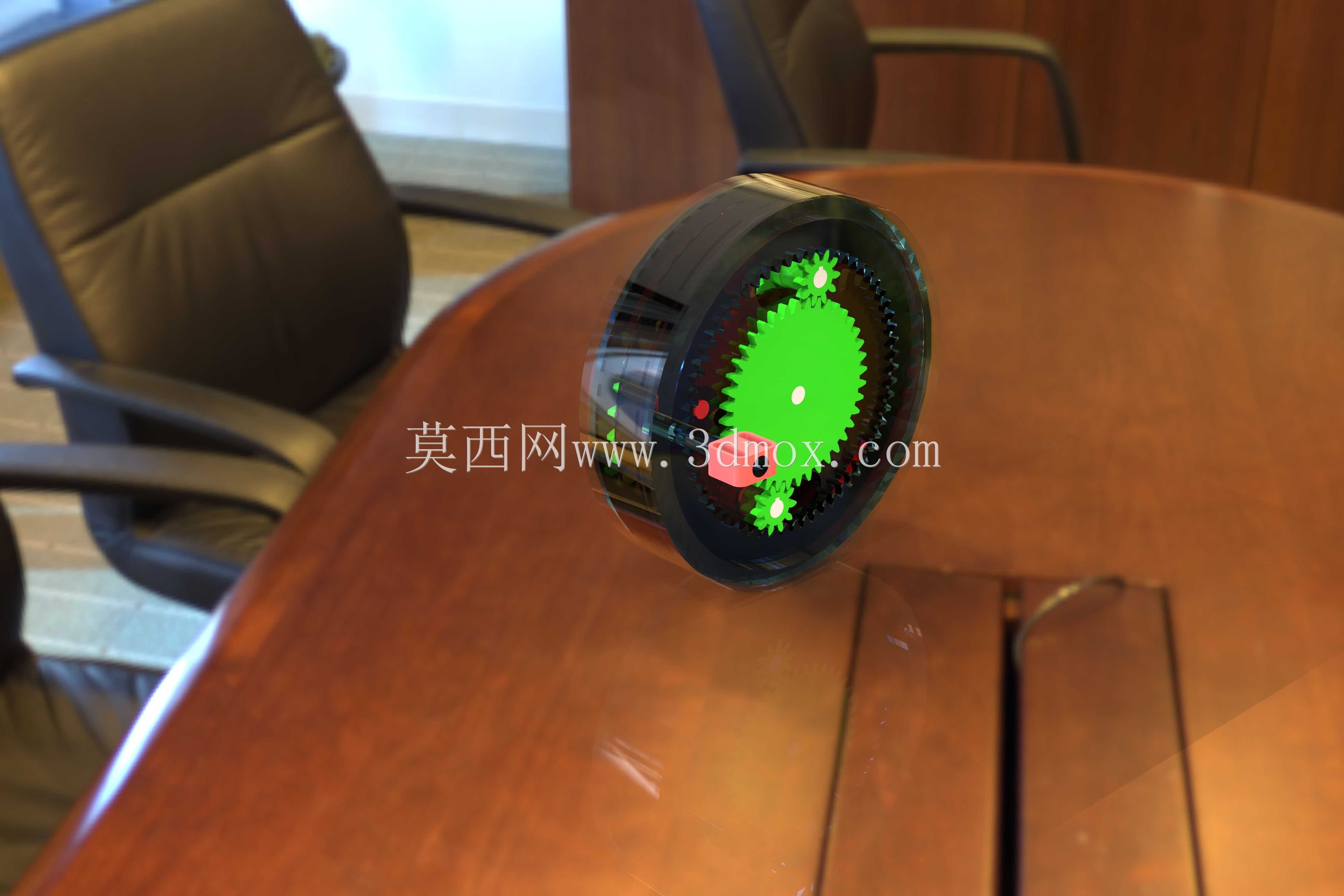

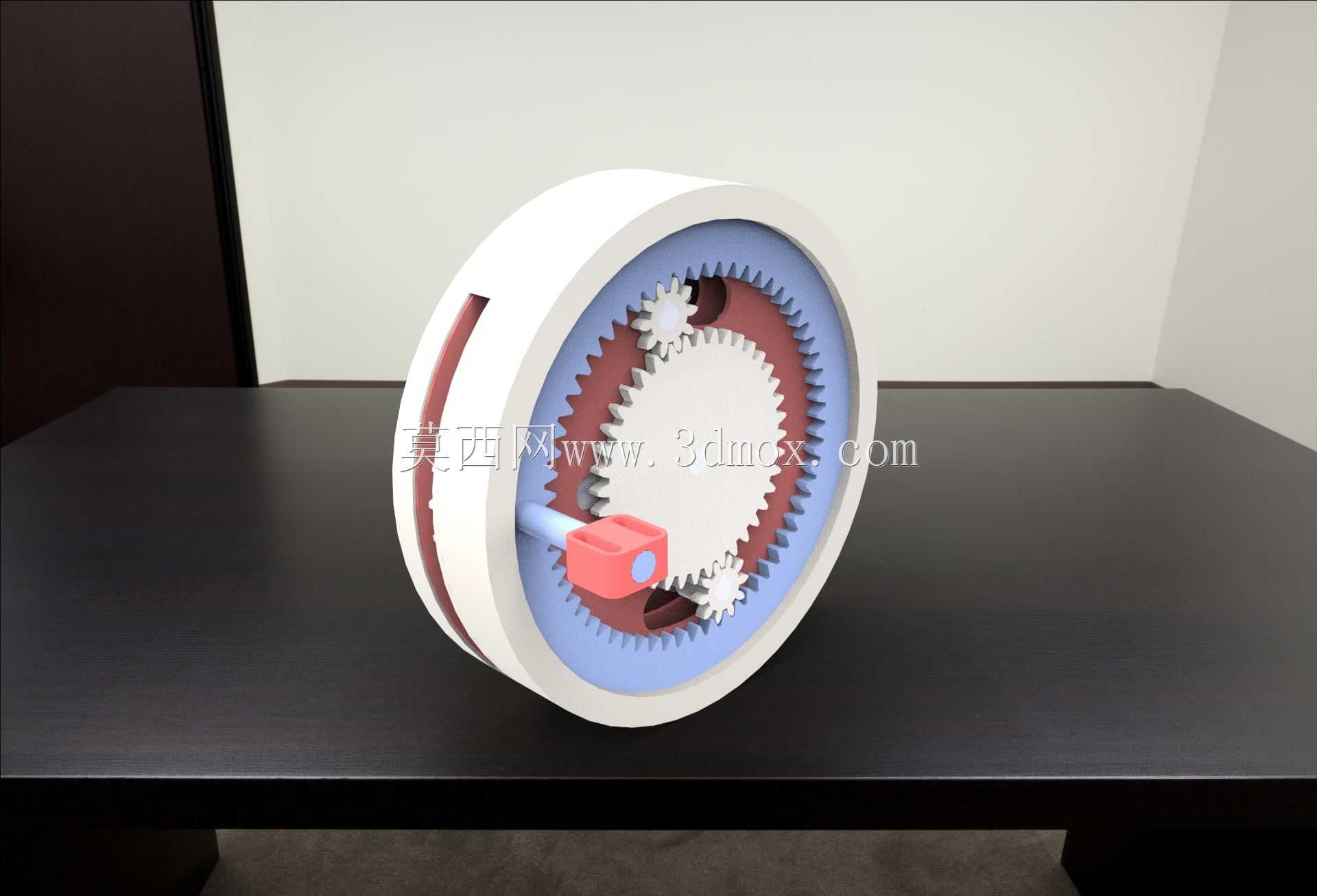

　　这套传动结构的核心目标，是解决普通自行车只能单向施力的问题。常规牙盘在曲柄反转时仅能空转，反向踩踏无法驱动后轮，而该机构通过内齿圈、行星轮与中心轮的组合，把顺时针和逆时针两个方向的曲柄输入，都转换成输出端同一转向的扭矩，骑行者无论正踩还是反踩，车辆都能向前行进。在实际使用场景中，这种设计不只改变了踩踏习惯，更重要的是让膝关节在长距离骑行中可以交替切换发力角度，减少单一屈伸轨迹带来的疲劳；在坡道起步、频繁启停的城市通勤路段，反向踩踏也能作为补充发力方式，避免曲柄停在死点位置时需要重新调整脚位。从结构布置看，整套机构被封装在圆形壳体内部，外形接近常规自行车中轴附近的牙盘组件，径向尺寸围绕中轴轴线展开，

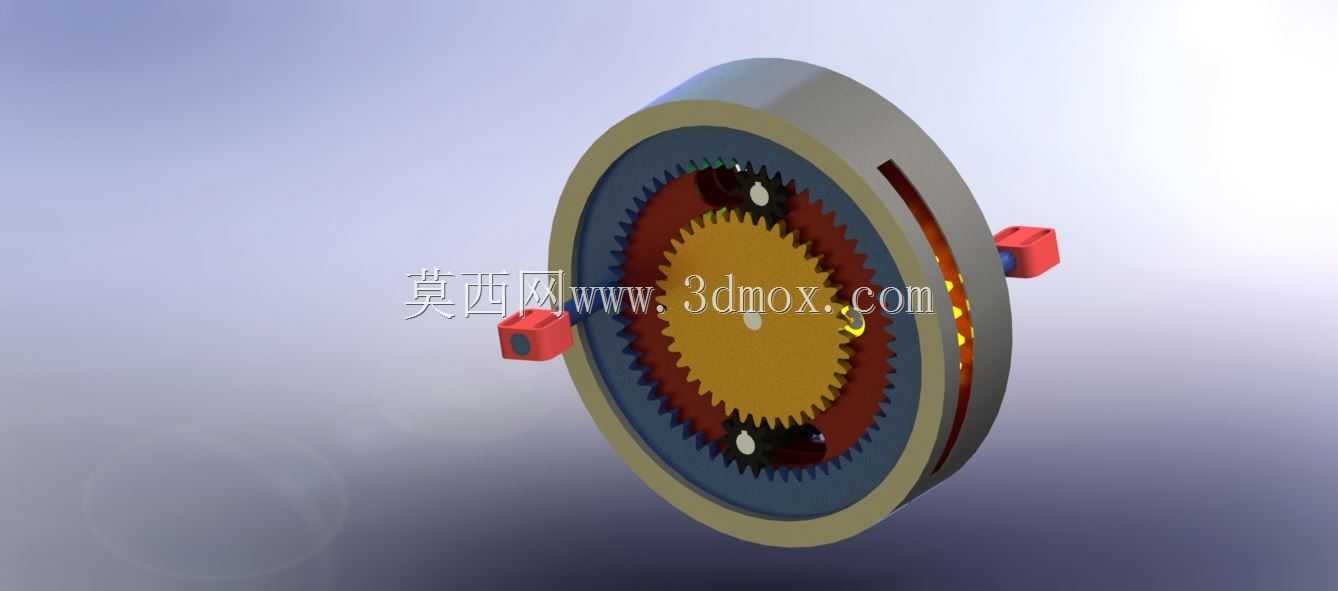

　　安装边界需要匹配车架五通宽度与牙盘安装孔位。设计时必须控制壳体厚度，避免与车架下管、后下叉以及链罩发生干涉；外侧齿盘仍需保留与链条啮合的节圆，保证动力能够传递到后轮飞轮。内部行星轮沿中心轮周向均布，载荷由多个轮齿分担，相比单级外啮合传动，在相同体积下能传递更大扭矩，同时啮合冲击更小、运转更平稳。该方案宣称可实现约220%的速度比提升，这意味着在相同曲柄转速下，输出端转速高于传统直连牙盘，对平路巡航较为有利；但增速必然伴随输入扭矩需求上升，因此齿轮模数、齿宽和材料强度需要按骑行峰值载荷校核，尤其要关注行星轮销轴的剪切强度与内齿圈的固定方式。设计思路上，输入端需要识别曲柄转向并通过离合或轮系约束改变传动路径，输出端则始终保持单向旋转，

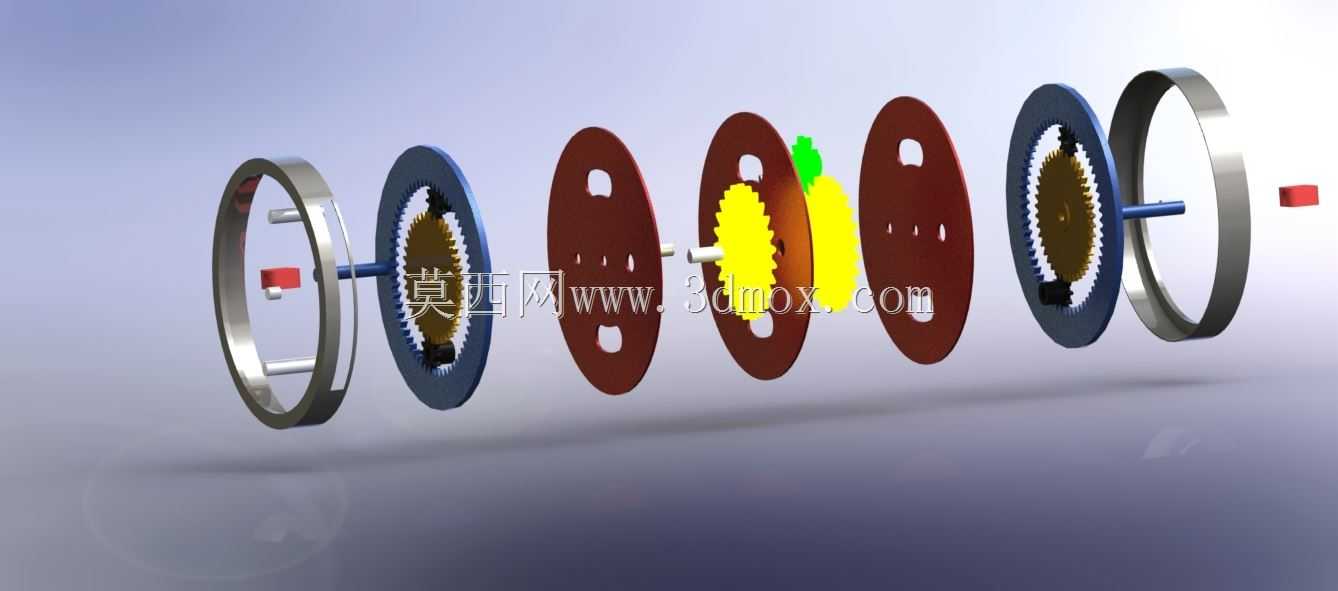

　　这要求各齿轮的定位精度、轴向间隙和润滑空间在建模阶段就预留充分。三维建模时应先确定五通轴线、曲柄长度和齿盘分度圆，再向内布置行星轮系，校验齿轮啮合侧隙、壳体壁厚以及装配顺序；同时要考虑后期维护，壳体应便于开盖检查润滑脂状态，销轴与轮体之间需设置耐磨衬套或轴承位。对于结构设计人员而言，该模型的价值不在于简单复刻外形，而在于理解双向输入到单向输出的运动转换逻辑，以及增速比、安装空间和强度之间的工程平衡。
