水平轴风力发电机组SolidWorks三维设计模型

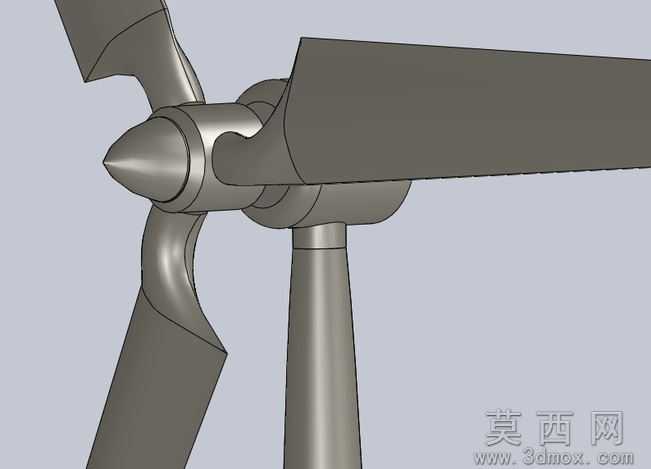

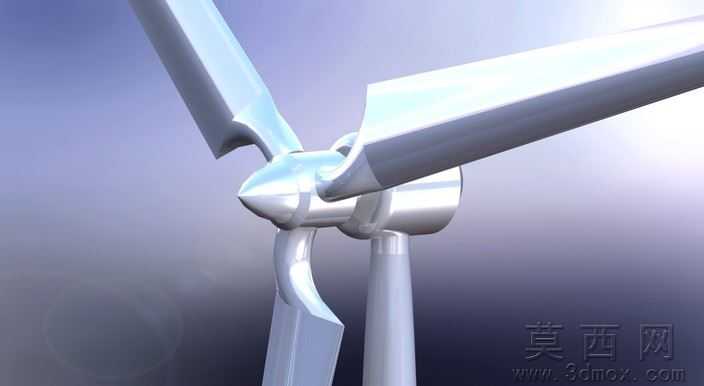

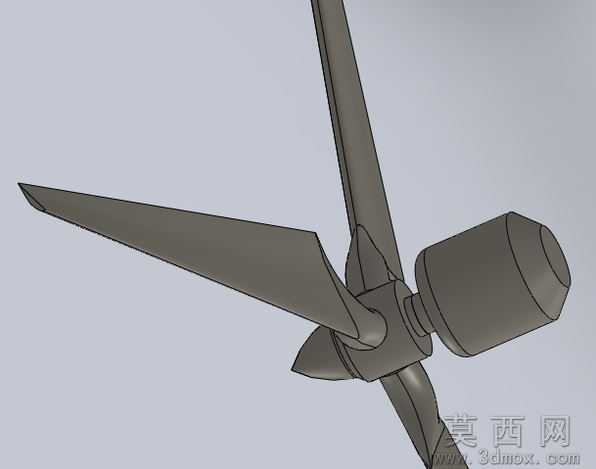

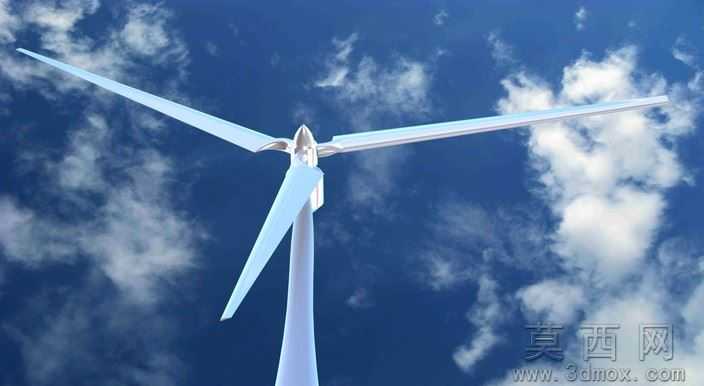

本模型为水平轴三叶片风力发电机组完整三维设计模型，建模全程基于SolidWorks软件完成，整体采用自顶向下的装配体建模思路，首先搭建整机的空间定位基准坐标系，依次完成叶片、轮毂、导流罩、机舱、塔筒等核心部件的独立建模后，再通过同轴配合、面重合配合、角度限位配合完成整机装配，所有零部件均保留完整的建模特征树，支持对单个零件的参数进行修改调整。参数设计层面，模型严格按照兆瓦级以下小型风力发电机组的通用设计比例搭建，叶片采用翼型截面放样生成，扭转角沿叶根到叶尖渐变分布，轮毂与叶片的连接法兰预留标准螺栓孔位，塔筒采用分段式等径圆柱结构，机舱内部预留发电机、主轴、偏航系统的安装空间，各部件的尺寸比例符合实际工程设计规范，无结构干涉问题。渲染材质方面，模型默认赋予哑光金属材质模拟机组的钢结构外壳，叶片表面添加细微的磨砂质感材质还原复合材料叶片的真实视觉效果，导流罩采用亮面金属材质区分结构分区，渲染环境采用柔和的均匀漫反射光照，清晰呈现各部件的轮廓转折与装配关系，无过度曝光或材质失真问题。结构原理上，模型完整还原了水平轴风力发电机的核心传动逻辑，三叶片捕获风能带动轮毂旋转，通过主轴将扭矩传递至机舱内部的发电单元，塔筒支撑整机到达指定受风高度，偏航结构预留旋转自由度可模拟对风调整动作，整体结构符合风力发电机组将风能转化为机械能再转化为电能的工作原理，各运动部件的连接关系清晰可辨。软件兼容层面，模型除原生SolidWorks格式外，还附带STEP、IGES等通用中间格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，同时提供STL格式文件支持3D打印验证，附带的效果图源文件可直接用于方案展示，不同格式的文件均经过装配校验，打开后无零件缺失、配合报错问题。研发教学应用层面，该模型可作为新能源装备设计课程的教学案例，帮助学习者理解风力发电机组的整体结构组成与装配逻辑，也可作为小型风力发电机产品研发的初始方案模板，通过修改叶片尺寸、塔筒高度、发电机规格等参数快速衍生不同功率等级的设计方案，还可用于新能源科普场景的结构展示，直观呈现风力发电的设备构成与工作流程，为相关领域的设计、教学、科普工作提供可靠的三维数字模型支撑。
