三角转子式万克尔旋转动力装置结构

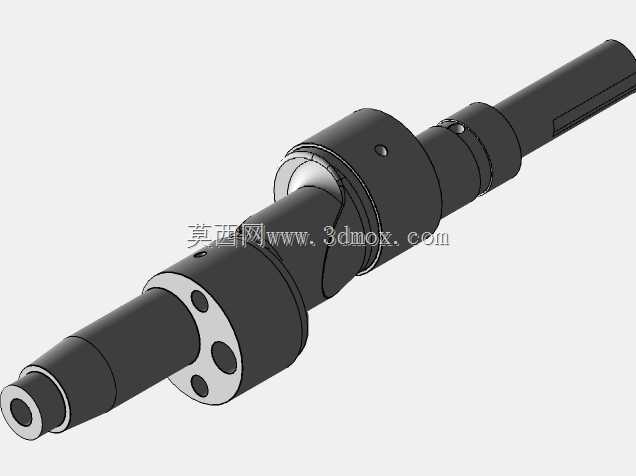

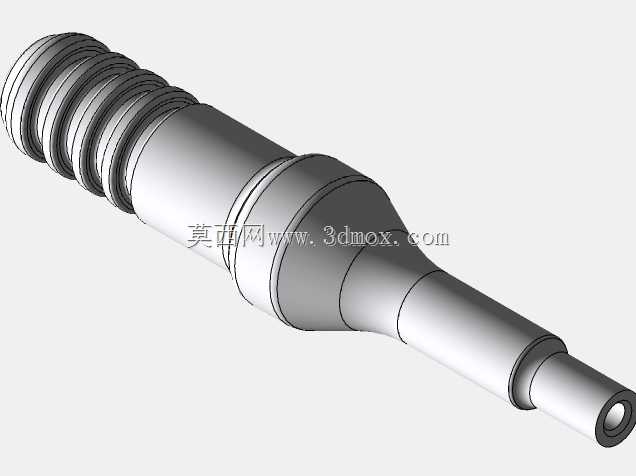

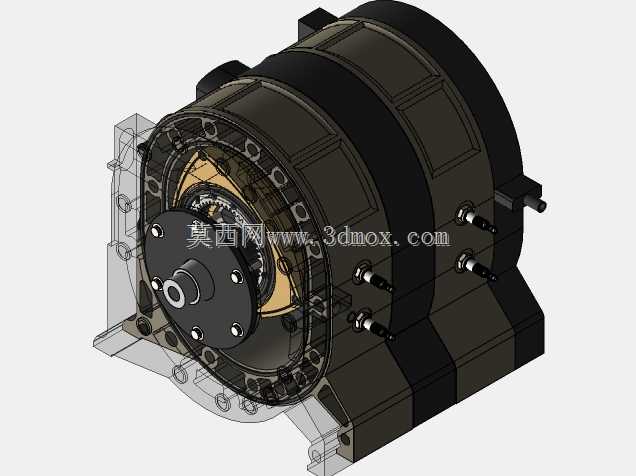

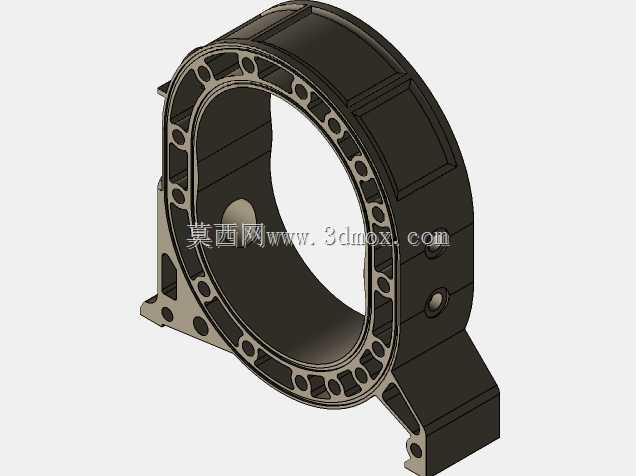

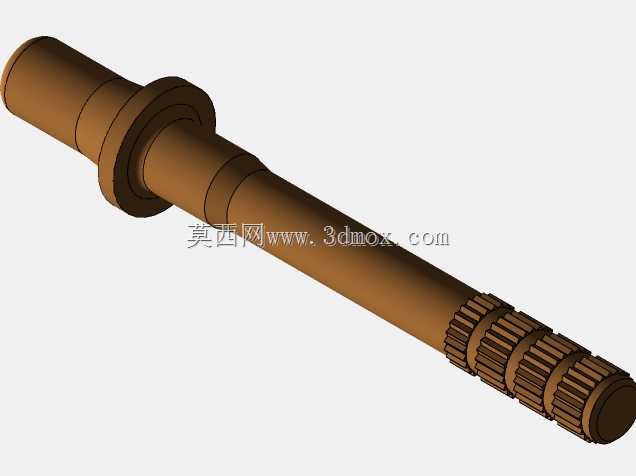

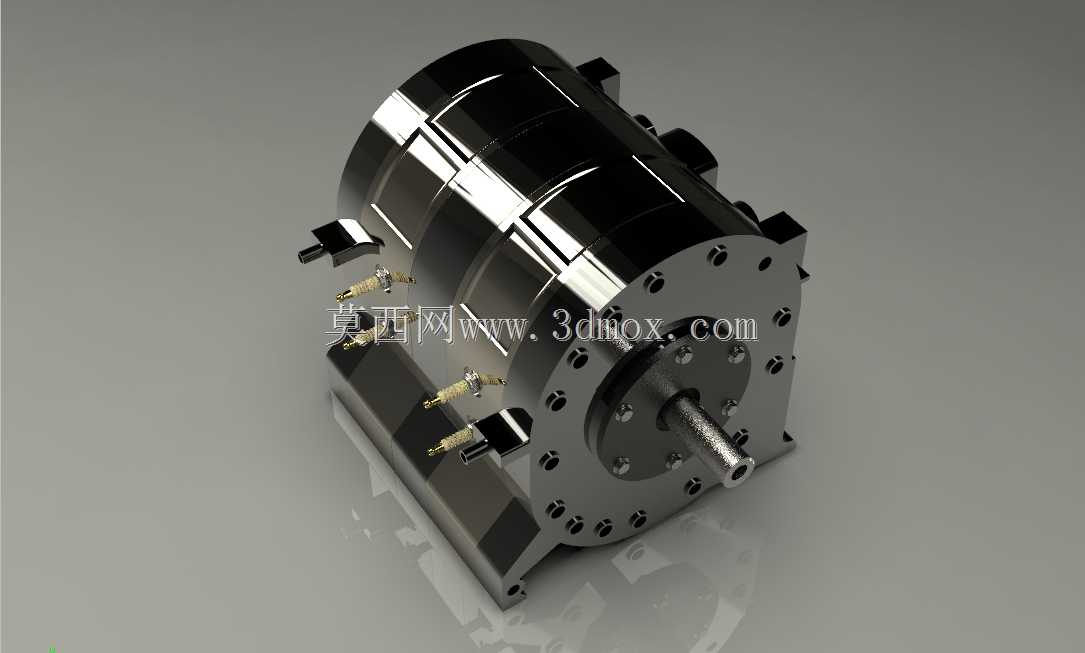

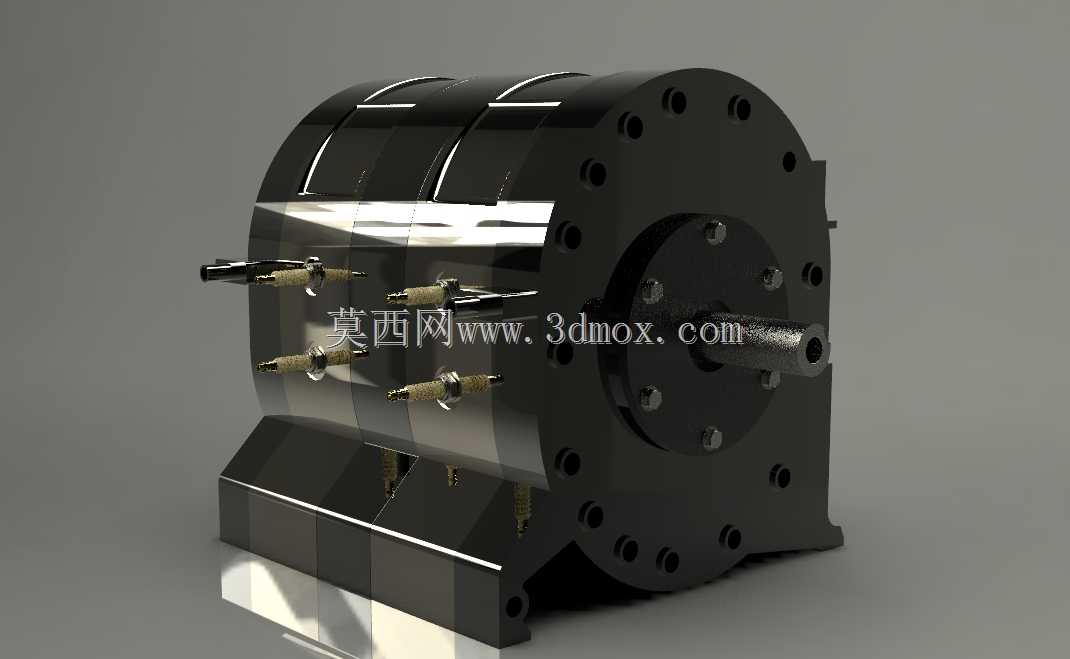

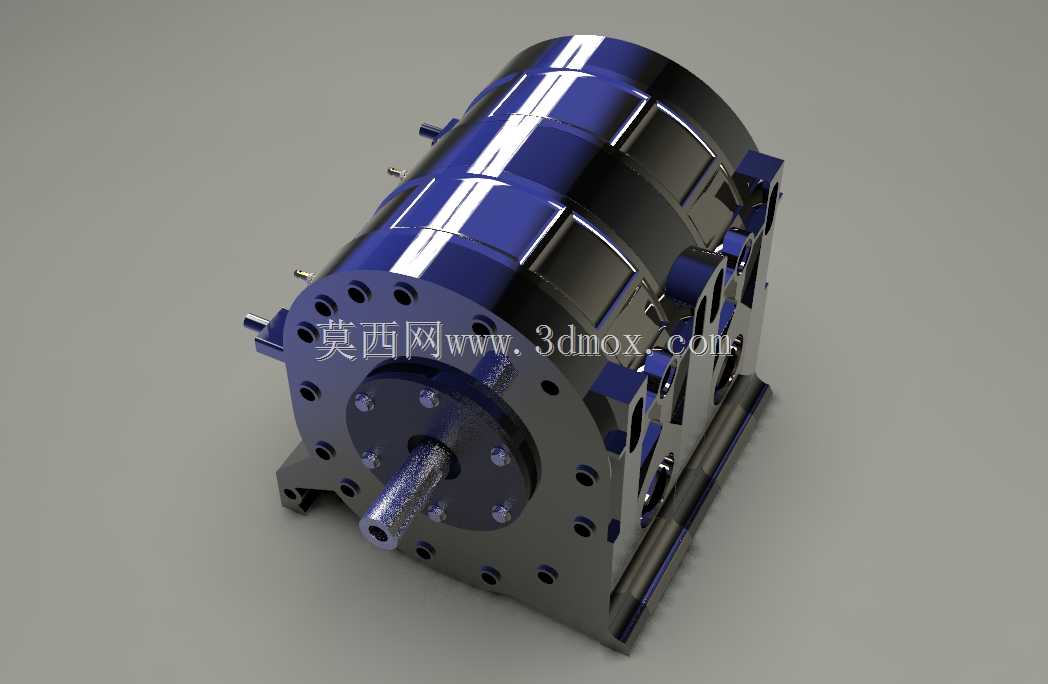

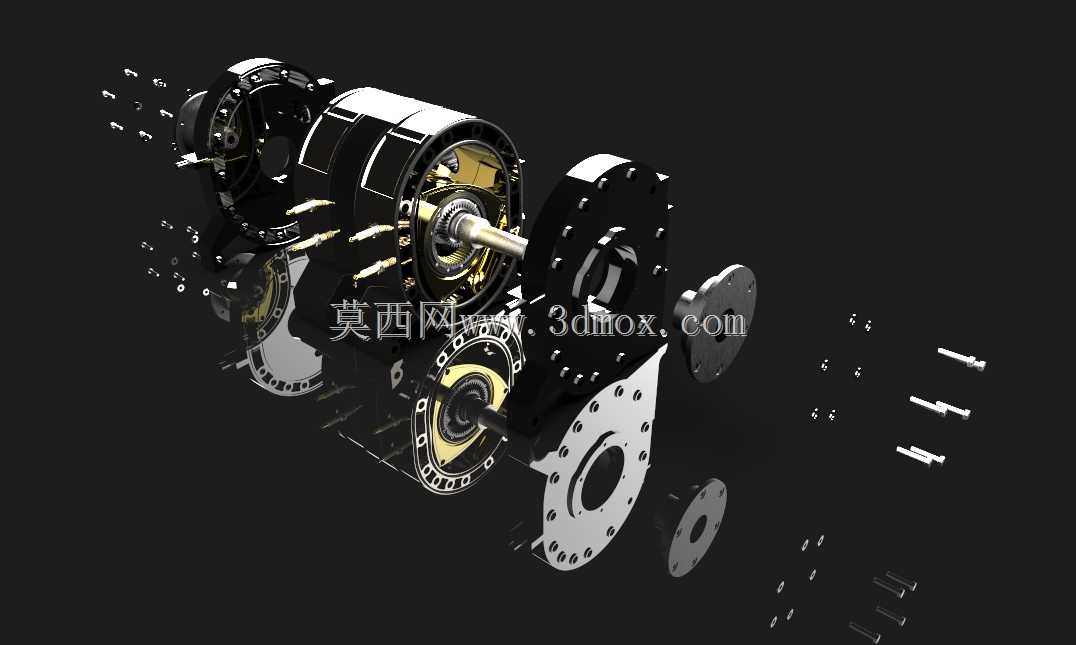

　　在小排量高功率密度动力需求的应用场景中，万克尔旋转发动机凭借其独特的运行逻辑，在轻量化动力单元、小型航空动力、改装车动力升级等领域始终保有不可替代的应用价值。不同于传统往复式活塞发动机依靠曲柄连杆机构将活塞直线运动转化为旋转输出的结构，这类旋转动力装置直接通过三角转子在缸体内的偏心回转运动完成进气、压缩、做功、排气的完整循环，省去了往复运动部件的惯性损耗，同等输出功率下整机体积与重量远低于同功率级别的往复式内燃机。从结构设计逻辑来看，该模型完整还原了万克尔发动机的核心配合关系：缸体型线采用双弧外次摆线的理论廓面，三角转子的三个顶角始终与缸体内壁保持密封接触，将缸内空间分隔为三个独立的可变容积腔室，偏心输出轴穿过转子中心的偏心轴承座，

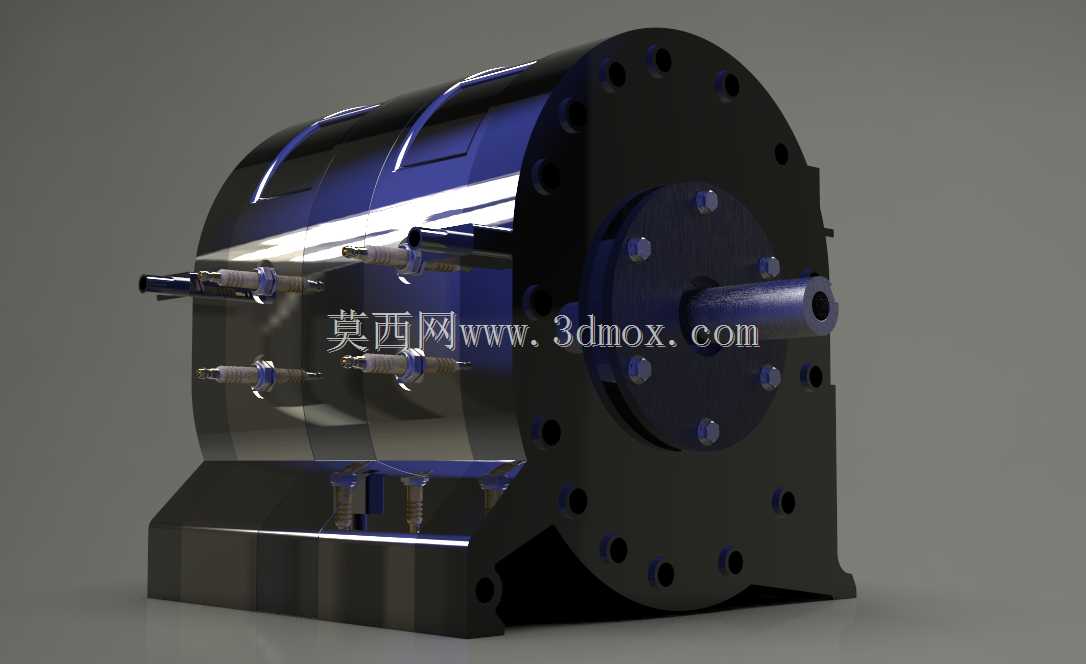

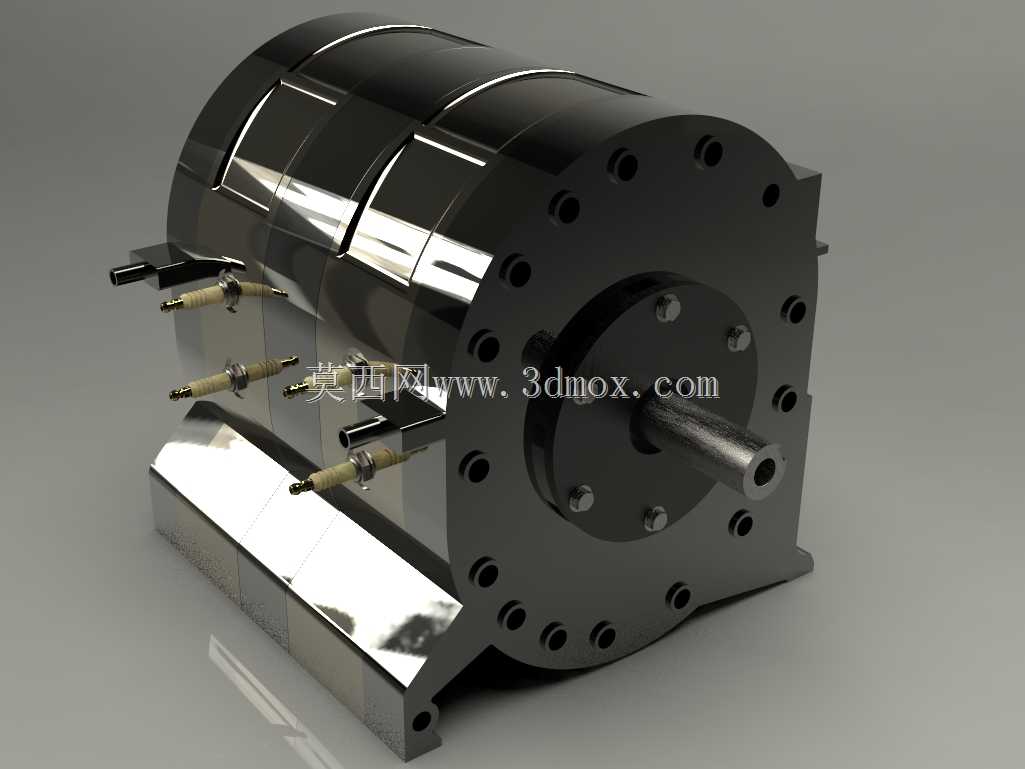

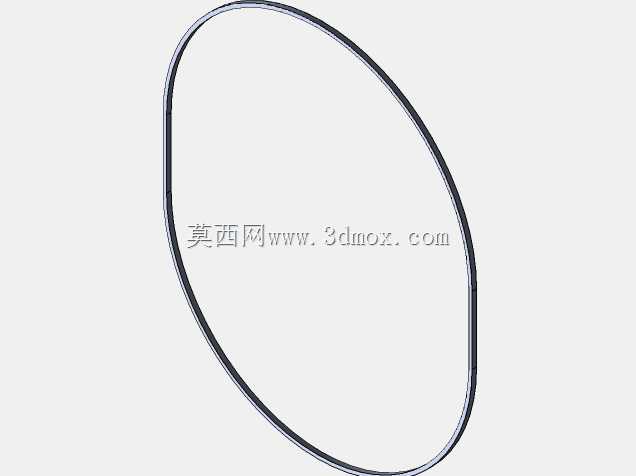

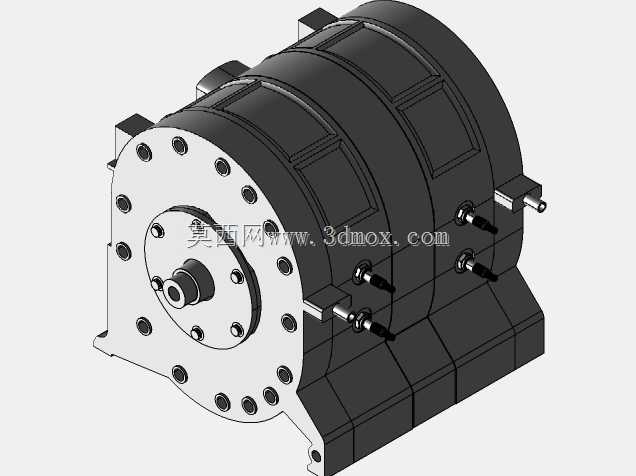

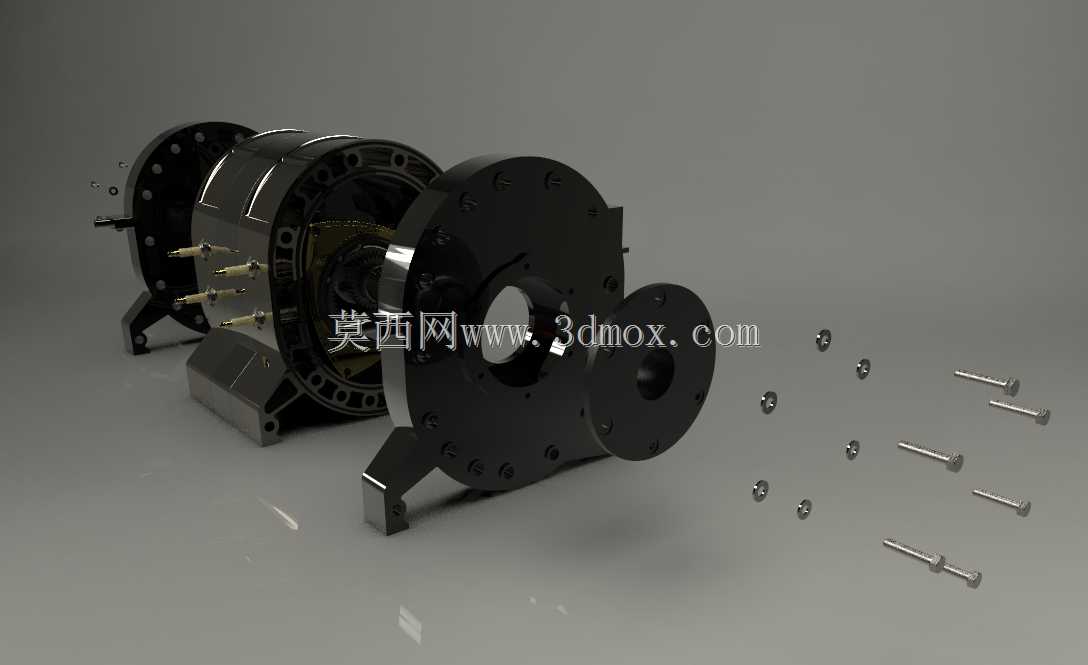

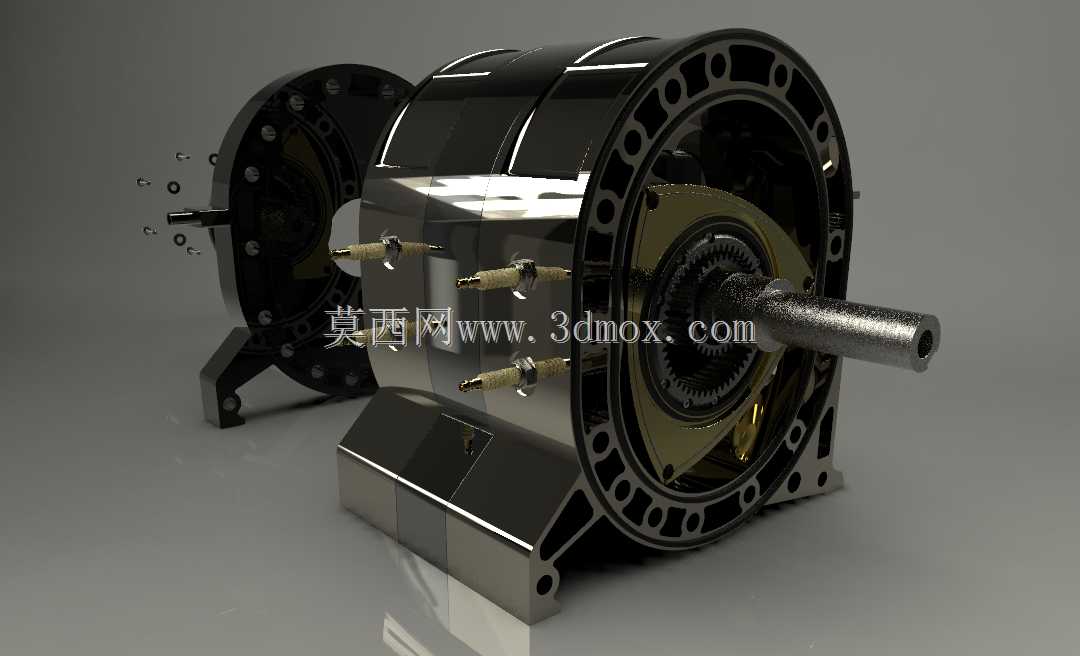

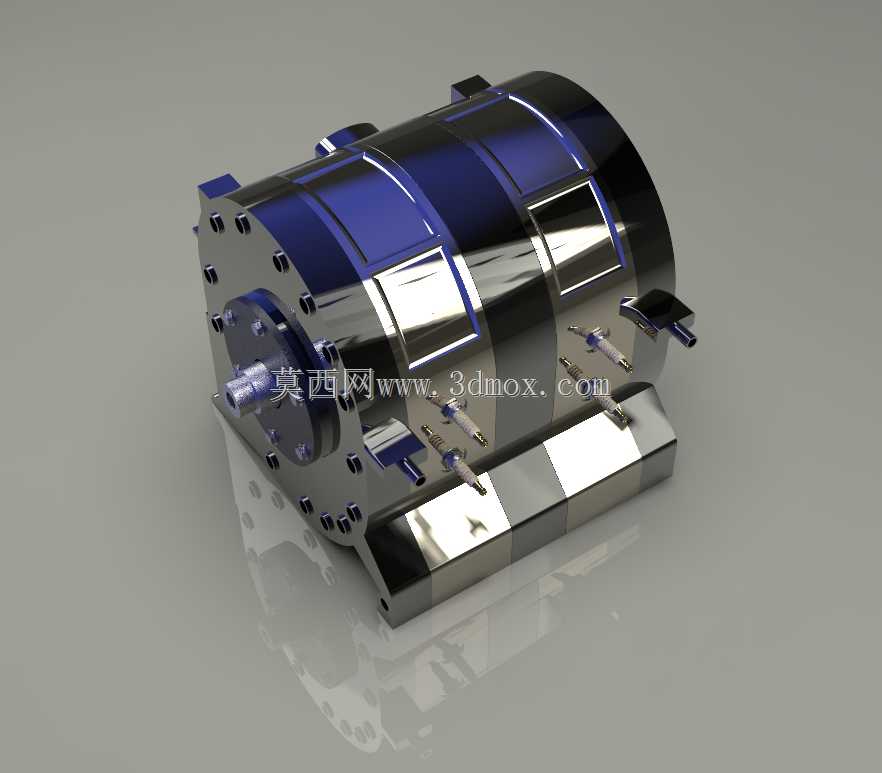

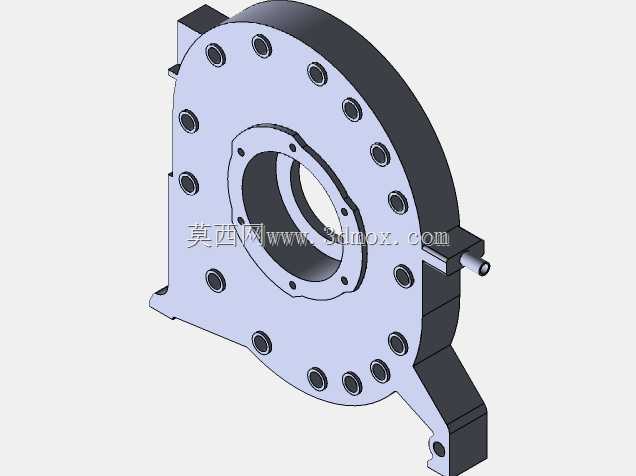

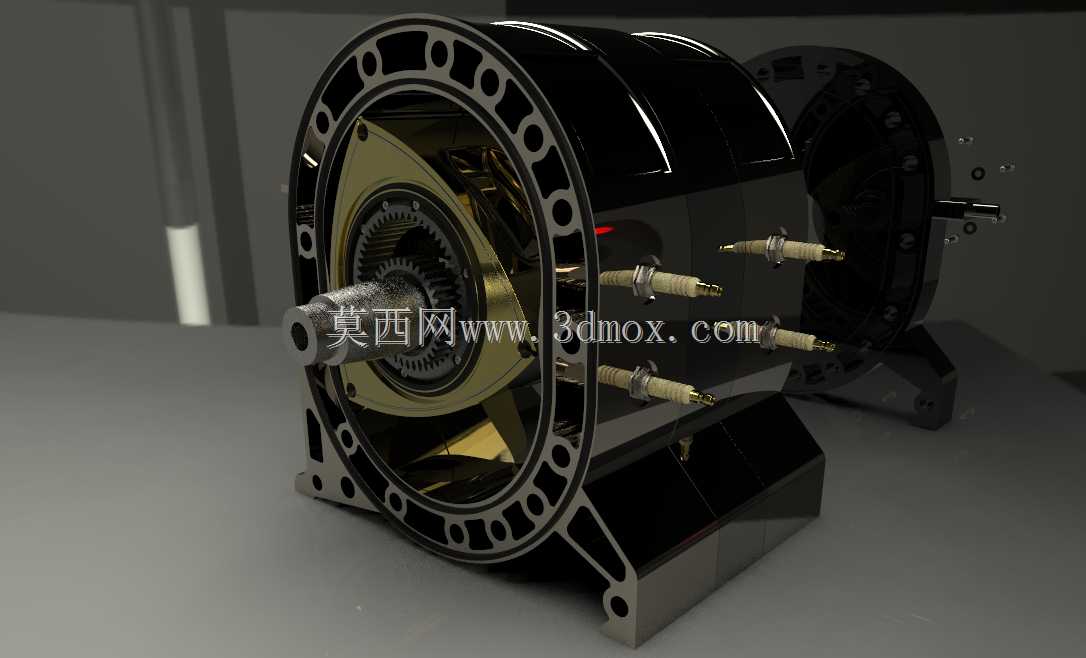

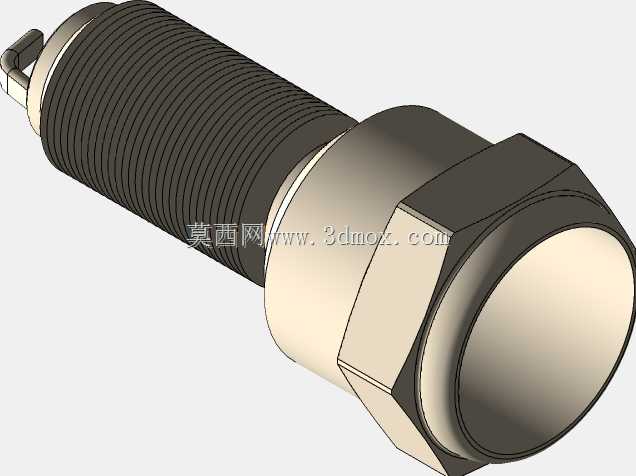

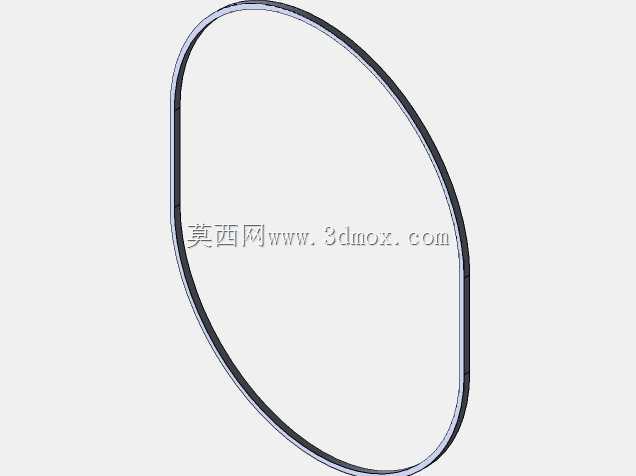

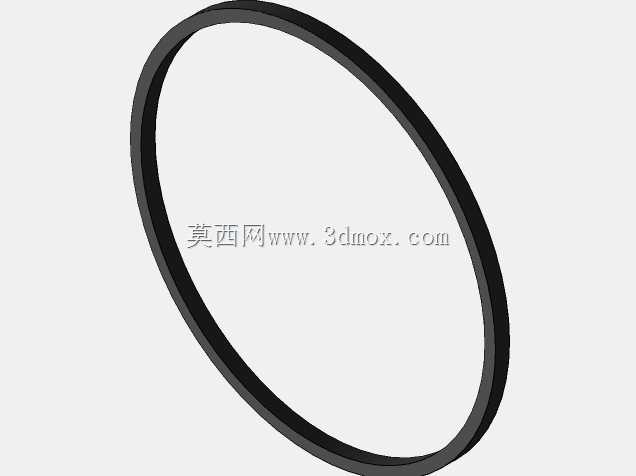

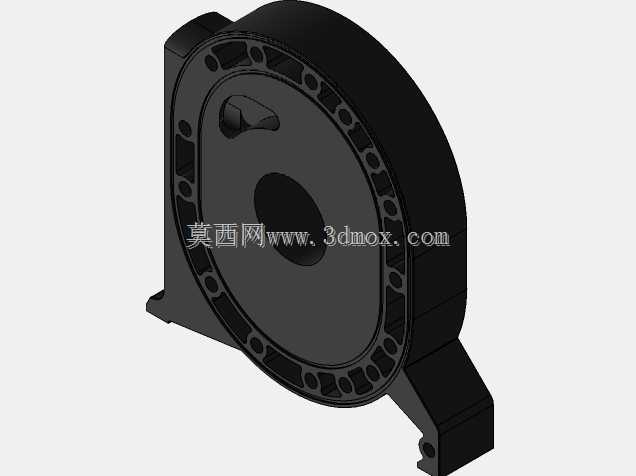

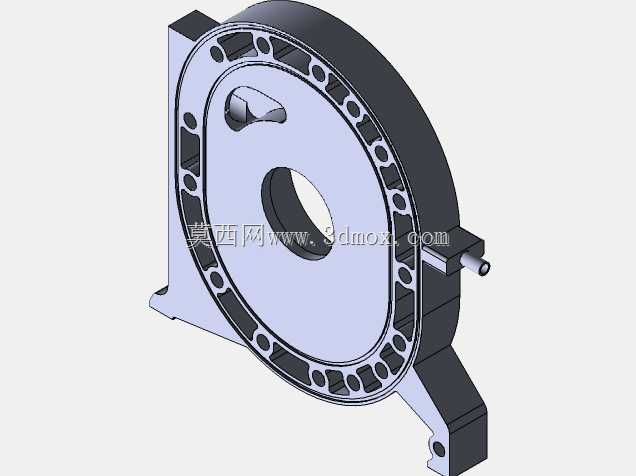

　　转子的回转运动直接驱动偏心轴输出扭矩，没有多余的传动转换环节。模型中清晰呈现了端盖与缸体的螺栓连接布局，端盖上布置的进排气道、火花塞安装位与转子的运动相位完全匹配，侧密封片、顶角密封件的安装槽位都做了精准还原，能够直观展示密封系统作为这类旋转发动机核心可靠性部件的装配关系。从安装边界来看，该动力单元采用一体化安装底座，底座上预留的安装孔位可直接适配通用小型动力支架的安装尺寸，输出轴采用标准轴径设计，可直接连接联轴器、飞轮等动力输出部件，整机外形轮廓规整，没有突出的外置管路或附件，在狭小舱体内的布置灵活性远高于传统活塞发动机。设计过程中需要重点关注的配合间隙包括转子与端盖的轴向间隙、顶角密封件与缸体型面的贴合压力、

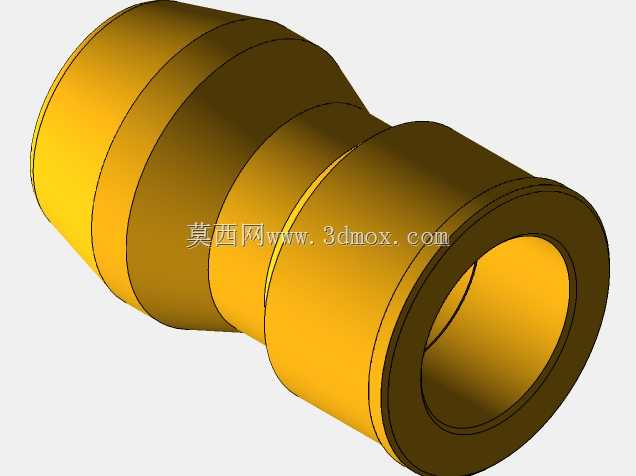

　　偏心轴承的润滑通道布局，这些参数直接决定了整机的压缩比与运行可靠性，模型中各部件的装配关系完全按照实际工程设计的配合公差做了还原，可直接作为这类动力装置结构学习、改装设计、原理验证的三维参考基准，也能帮助从业者快速理解旋转发动机与传统往复式发动机在结构布局上的本质差异，在做小型动力单元选型时快速评估这类动力装置的适配性。
