小型偏心传动曲轴精密结构设计

　　这类小尺寸偏心曲轴常见于小型往复泵、便携空压机、微型内燃机以及轻载冲压机构中，核心作用是把旋转运动转化为受控的直线往复动作，或是反过来将连杆的推拉动作转为扭矩输出。和大型内燃机曲轴相比，它的曲拐数量少、偏心距紧凑，更适合安装空间局促、负载波动不大的桌面级设备与小型动力单元。

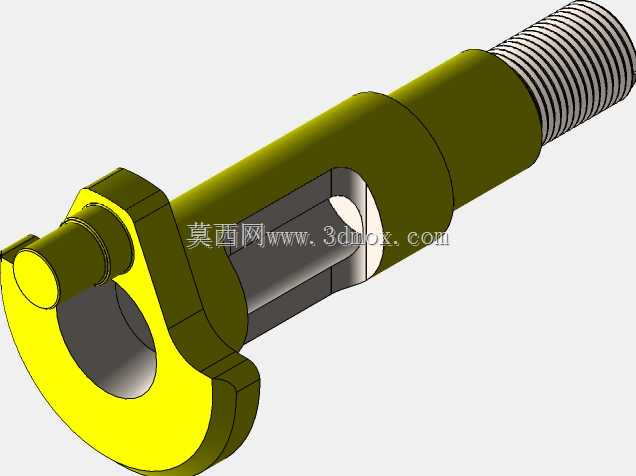

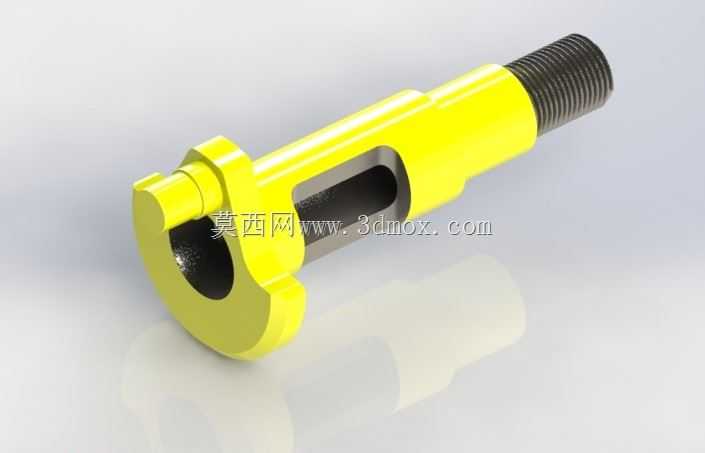

　　从结构上看，一端的外螺纹用于锁紧飞轮、带轮或者联轴器，通过端面压紧实现周向与轴向双重固定，避免正反转切换时出现松动。中部长圆形开槽是该零件的设计重点，既可以作为连杆销的让位与储油空间，也能在不削弱整体扭转刚度的前提下降低零件自重；槽口边缘做了圆角过渡，可减少高频交变载荷下的应力集中，降低疲劳裂纹萌生概率。偏心头部的环形凸台相当于一体式配重，能够平衡曲拐旋转时产生的部分惯性力，使整机运行更平稳，振动与噪声随之下降。

　　建模时需要先确定主轴轴线与偏心轴线的平行度公差，再以两者的中心距作为曲拐半径展开草绘。回转主体部分采用旋转特征生成，保证各段同轴度；偏心凸台与开槽区域通过拉伸切除完成，螺纹段则按照标准牙型收尾，留出足够的退刀长度。工程图中应标注轴颈圆柱度、端面跳动以及关键圆角半径，这些尺寸直接影响后续轴承选型与连杆配合间隙。

　　安装边界方面，主轴颈需匹配对应内径的滚动轴承或滑动轴套，轴承位的表面粗糙度与台阶高度要保证内圈可靠贴合；偏心端与连杆大头配合时，需校核连杆在最大摆角下不会与开槽侧壁发生干涉。轴向定位可依靠轴肩与锁紧螺母组合实现，装配后需手动盘动检查整周转动是否顺滑，有无卡滞点。在轻载连续运转场景下，这类曲轴常选用45钢调质处理，轴颈表面可根据寿命要求进行高频淬火，以提升耐磨性能；若用于有耐腐蚀要求的计量泵或食品机械，也可更换为不锈钢材质并做相应表面强化。设计过程中还要兼顾动平衡校核，尤其是转速较高的场合，偏心质量的分布需与连杆往复质量做合理匹配，从而减小整机振动，延长轴承与密封件的服役周期。
