多法兰连接式叶片抽水机结构设计

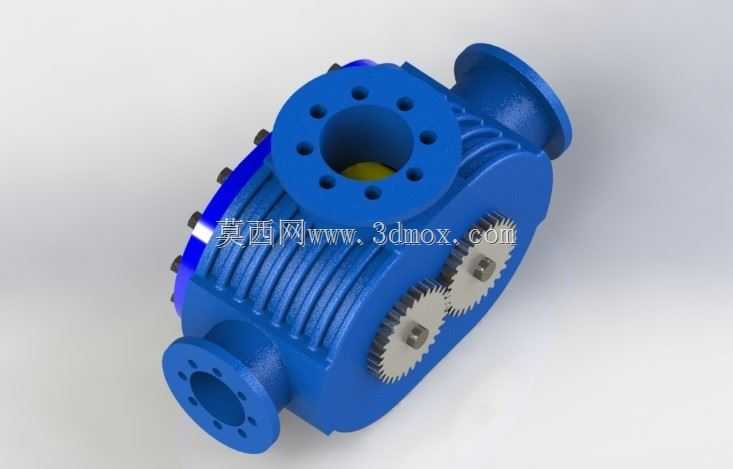

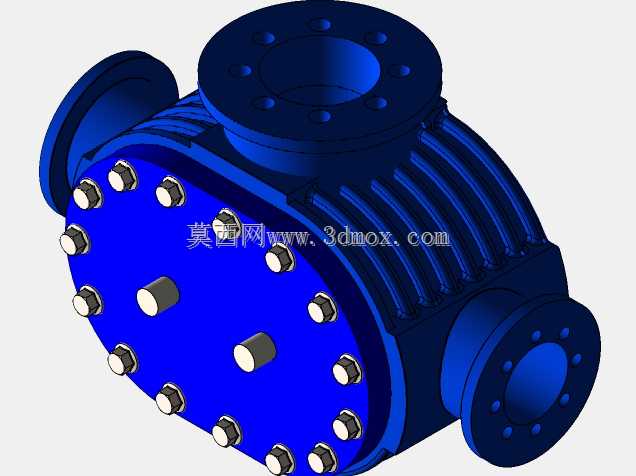

　　这款抽水机的结构设计围绕民用供水、农田灌溉、小型工业循环水输送等场景的实际需求展开，在做整体方案构思时，首先考虑的是不同管路系统的适配性，三个方向的法兰接口分别对应进水、出水以及旁路调压/测压的安装需求，法兰盘上的螺栓孔采用等圆周均布设计，能够匹配国内常用的低压流体输送管道的安装尺寸，安装时无需额外加工转接件，可直接与对应通径的管路对接，有效降低现场安装的改造成本。

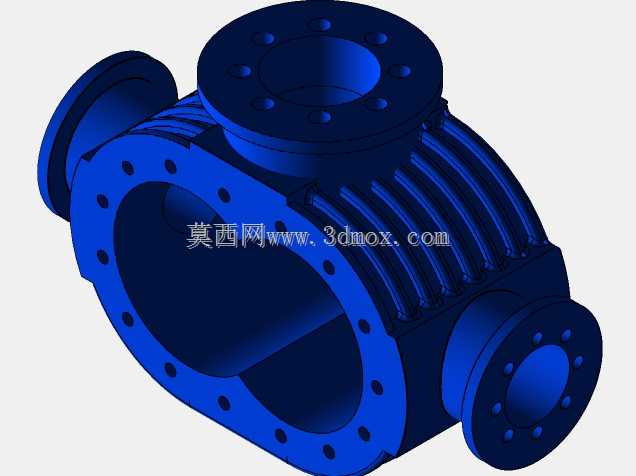

　　泵体外壳采用带轴向散热筋的结构设计，并非单纯为了外形美观，实际运行过程中，泵腔内部的叶轮高速旋转带动水体升压，机械摩擦与流体扰动产生的热量可以通过外壳的散热筋快速散逸，避免长时间运行时泵腔内部温度过高导致密封件老化加速，同时散热筋的排布方向顺着泵体的轴向设置，也能在一定程度上提升壳体的结构刚性，减少泵体在承压状态下的形变余量，提升整体运行的稳定性。

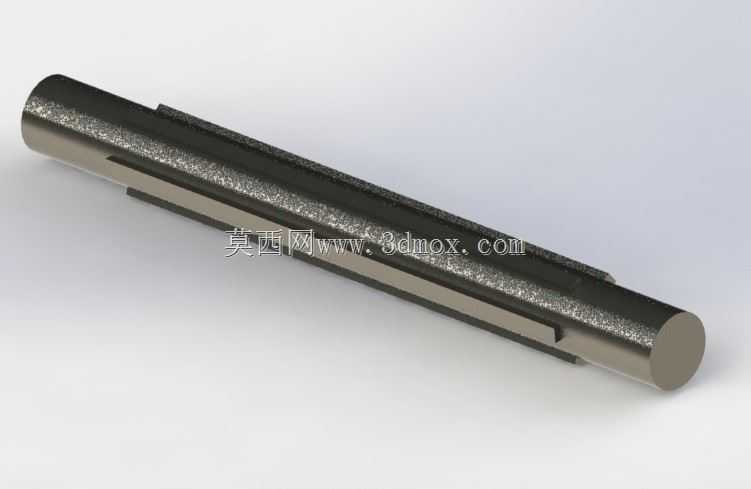

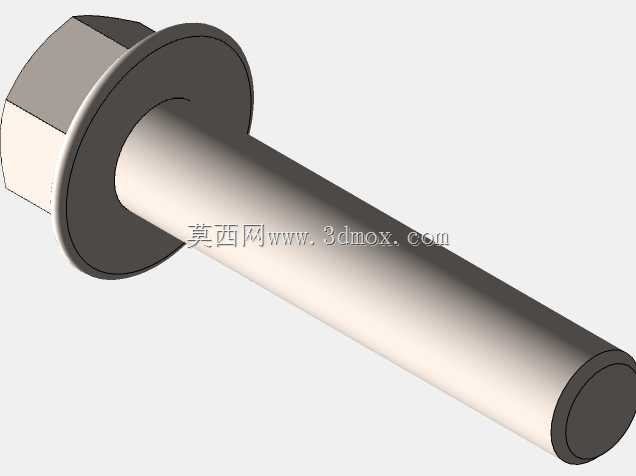

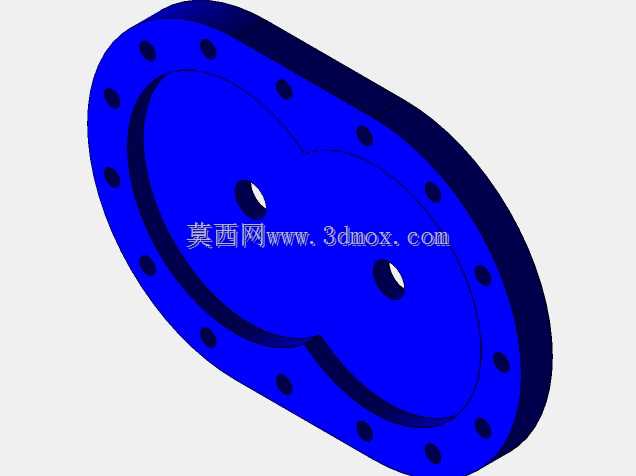

　　端盖部分采用周向均布螺栓的紧固方式，螺栓的排布密度经过受力校核，能够保证端盖与泵腔结合面的密封压力均匀分布，避免局部压力不足导致的渗漏问题，端盖上预留的两个轴伸端结构，可根据实际驱动需求选择不同侧的动力输入位置，适配卧式安装、立式安装等不同的现场安装空间限制，无需额外更改泵体主体结构即可完成安装形式的切换。

　　在内部流道的设计上，采用了渐扩式的腔室结构，水流从侧方法兰进入泵腔后，能够顺着腔室的弧形内壁平稳进入叶轮作用区域，减少流体在腔室内的紊流与冲击损失，提升泵的运行效率，降低运行过程中的流体噪音。安装边界方面，三个法兰的端面均设置了密封槽，可适配橡胶垫片或者金属缠绕垫片的密封形式，泵体底部预留的安装基面可直接固定在混凝土基础或者钢制支架上，安装基面的平面度要求控制在合理范围内，避免安装时出现强制对齐导致的泵体形变，影响内部叶轮的运转间隙。

　　做三维建模过程中，所有配合面的公差都按照通用机械的配合要求做了预留，螺栓孔的位置度、法兰端面的垂直度、轴伸端的同轴度等关键形位公差都在模型里做了对应的标注参考，能够直接用于后续的工程图导出与加工生产，对于需要做二次改型的设计人员来说，也可以直接在现有模型基础上调整通径、叶轮参数等，快速衍生出适配不同流量扬程需求的同系列泵型。
