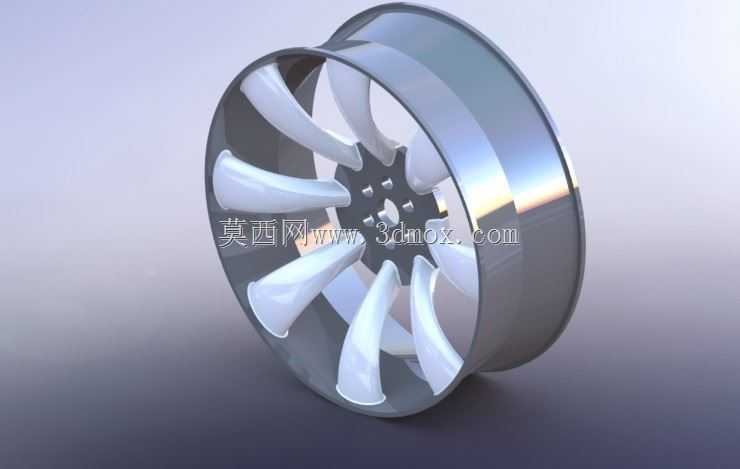

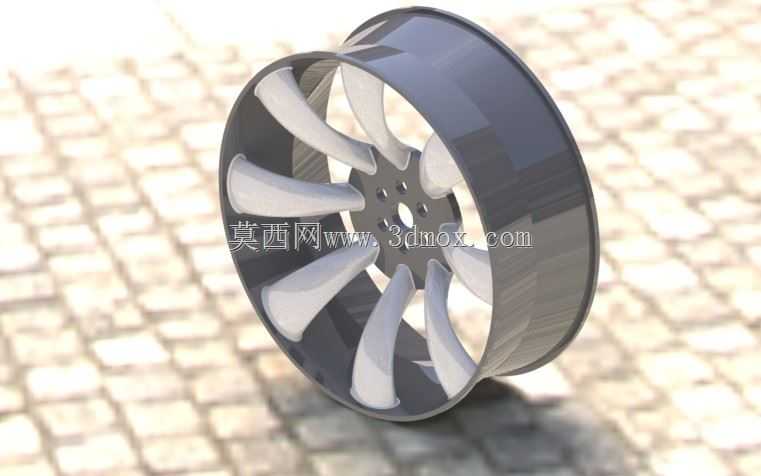

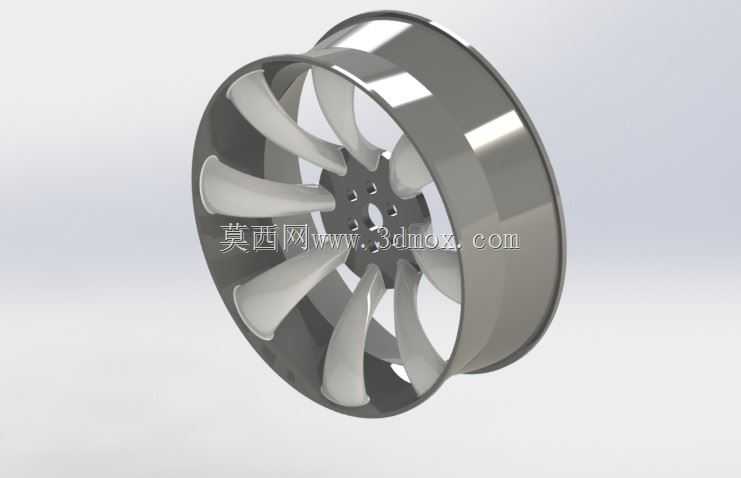

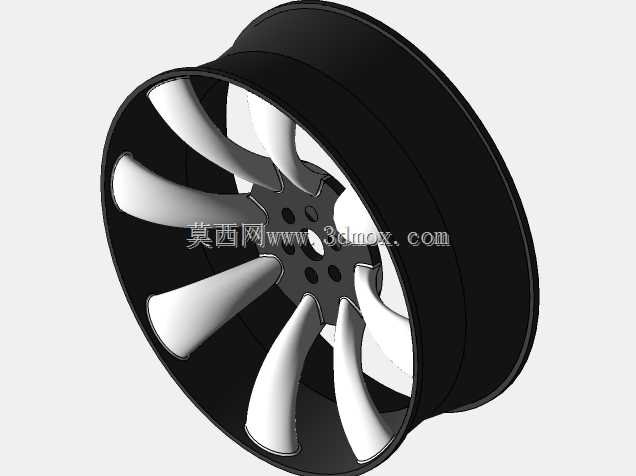

这款钢制车轮的三维结构,核心围绕乘用车行驶承载与轮胎匹配展开,设计阶段先把轮胎胎圈与轮辋的贴合边界作为硬约束,再反向推导轮辐的受力路径与造型空间。轮辋部分采用常规钢制滚型截面,胎圈座的直径、凸缘宽度与圆角均按对应规格轮胎的安装要求设定,保证充气后胎圈能均匀压紧在密封面上,不会在侧向力作用下出现脱圈风险;轮辋中部的沉台与气门嘴开孔位置预留了标准安装空间,孔边做了翻边强化处理,避免长期使用后应力集中引发开裂。轮辐是这款结构的设计重点,没有采用传统等厚平板冲孔样式,而是做成多根扭转流线型辐条,从中心安装盘向外平滑延展到轮辋内壁。这种造型并非单纯追求外观,每根辐条的截面厚度从中心到外缘做渐变过渡,靠近轮毂轴承的区域厚度更大,用来传递驱动、
制动扭矩以及转向时的横向载荷,靠近轮辋的区域适当减薄,在保证刚性的前提下控制整体重量。中心安装盘上的螺栓孔分布圆、中心定位孔尺寸均按对应车型的轮毂轴头参数设定,安装面预留了制动盘、制动卡钳的避让空间,装车后不会与制动系统发生运动干涉。实际装车场景中,这类钢制车轮主要适配普通家用乘用车,日常行驶时要承受车身垂向载荷、加减速带来的扭矩以及过弯时的侧向力,轮辐与轮辋的焊接位置做了连续焊缝设计,能分散交变应力,降低长期行驶后的疲劳失效概率。建模过程中,轮辐的曲面扭转角度经过反复调整,既要保证脱模与冲压成型的工艺可行性,又要让辐条之间的镂空区域满足刹车系统散热需求,车辆连续制动产生的热量可以通过辐条间隙快速散出,避免轮胎长期处于高温环境。
从安装边界来看,轮辋的偏距参数直接决定车轮装车后与翼子板、悬架部件的相对位置,设计时将偏距控制在合理区间,既不会让车轮过于外凸超出车身覆盖件,也不会过于内缩蹭到悬架摆臂或减震器。整体结构没有多余的复杂特征,所有曲面与厚度变化都服务于承载、安装与散热需求,钢制材料的选用也让它在成本控制与抗冲击能力之间取得平衡,遇到路面坑洼冲击时,相比同尺寸铸造轮毂拥有更好的韧性,不容易出现脆性断裂。
