拉杆式双作用液压油缸三维结构

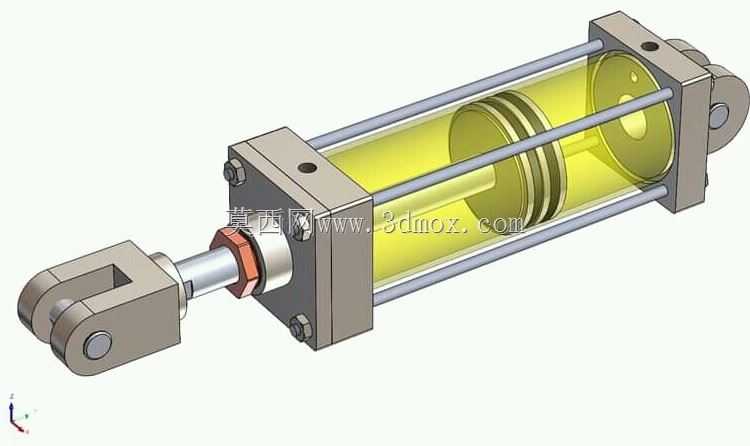

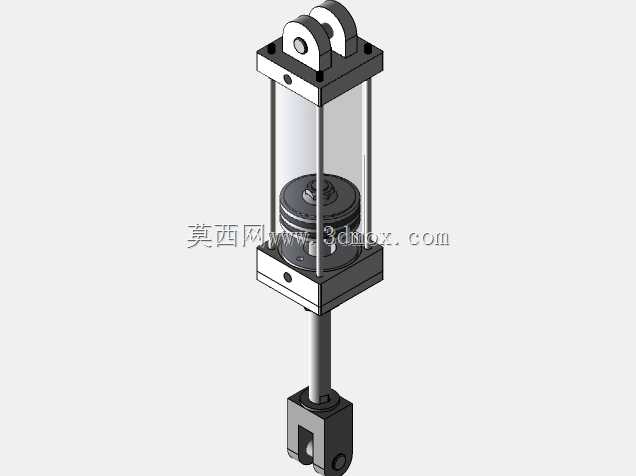

　　这套三维结构围绕拉杆式双作用液压油缸展开，核心表达的是压力流体进入缸体后，通过活塞两侧腔室压差推动活塞杆做直线往复运动的执行机构。模型把缸筒、端盖、拉杆、活塞、活塞杆、导向套、密封件以及前端铰接座完整拆开呈现，透明缸筒区域可以直接观察活塞在缸内的位置关系，也能看出两腔被活塞和密封件分隔后的容积变化逻辑。

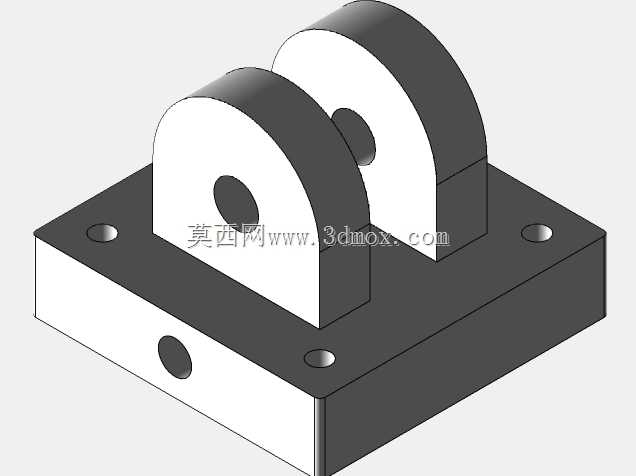

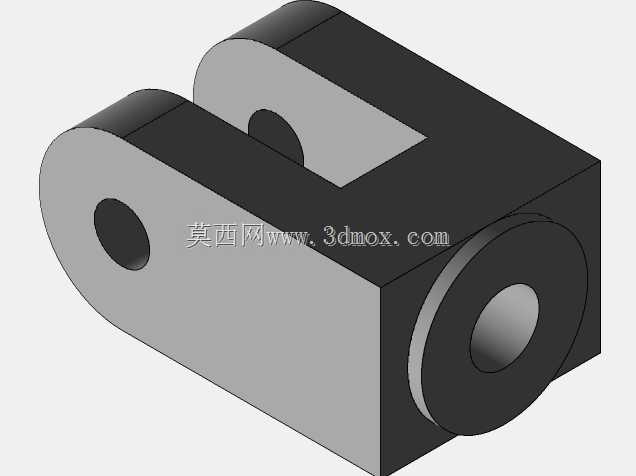

　　在自动化产线、工装夹具、压装设备、升降平台和小型工程机械中，这类油缸常用于夹紧、推送、顶升、翻转和位移补偿。与气缸相比，液压执行元件能够在较小缸径下获得较大输出力，运动速度受流量控制，停止位置可通过阀组和负载保持回路稳定维持，因此在重载、低速、要求刚性支撑的工位上更常见。前端叉形铰接结构允许活塞杆端随机构摆动，后端耳轴或铰接端则用于补偿安装误差，避免缸体在行程中承受附加弯矩。

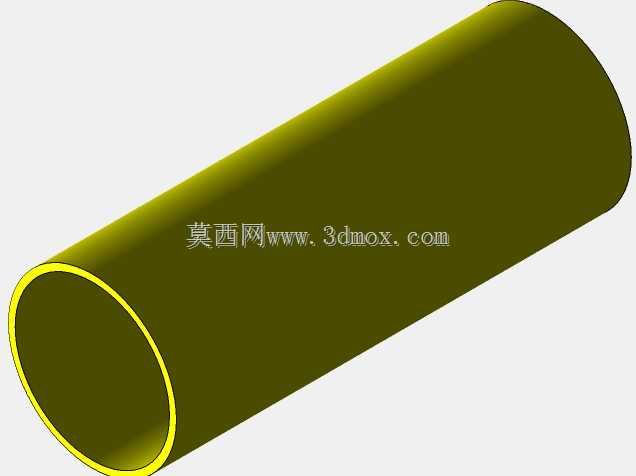

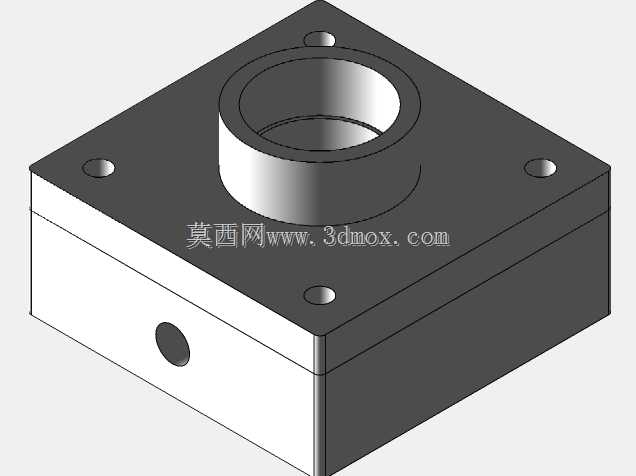

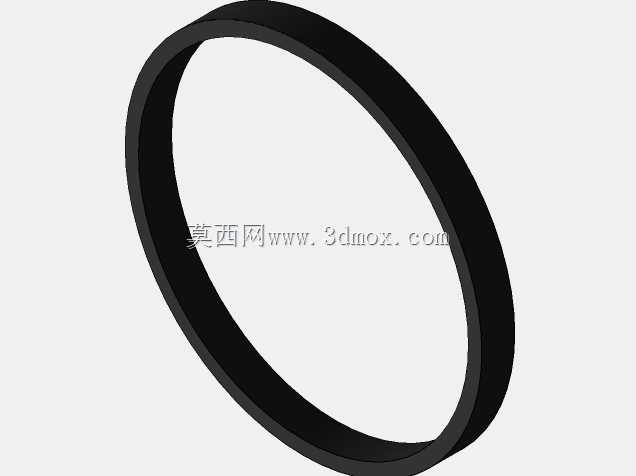

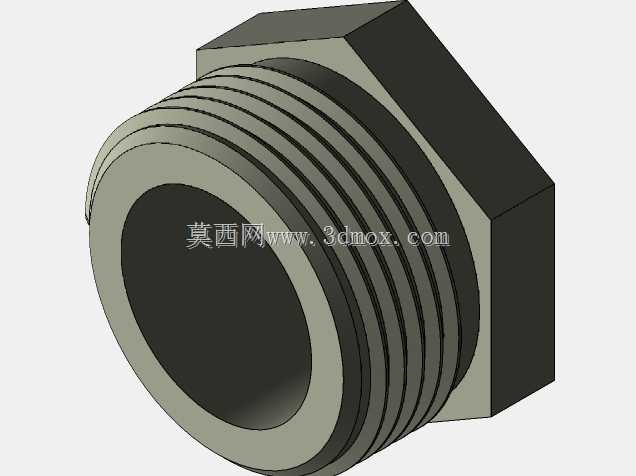

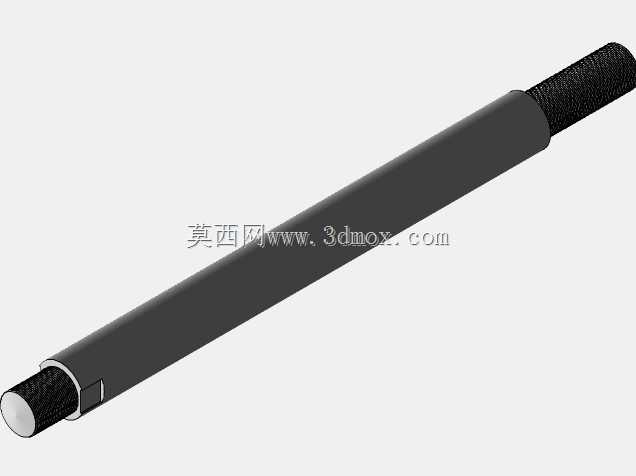

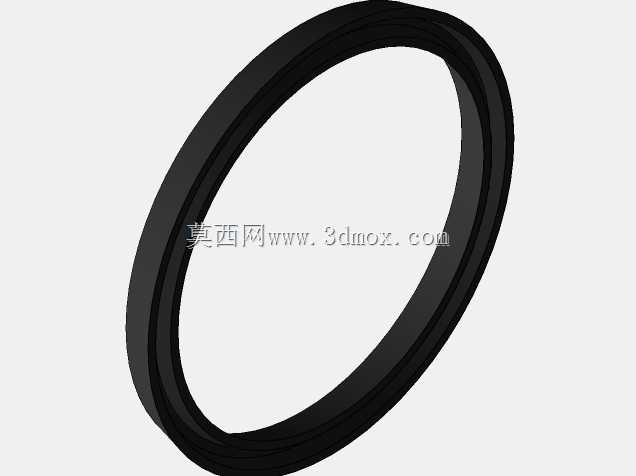

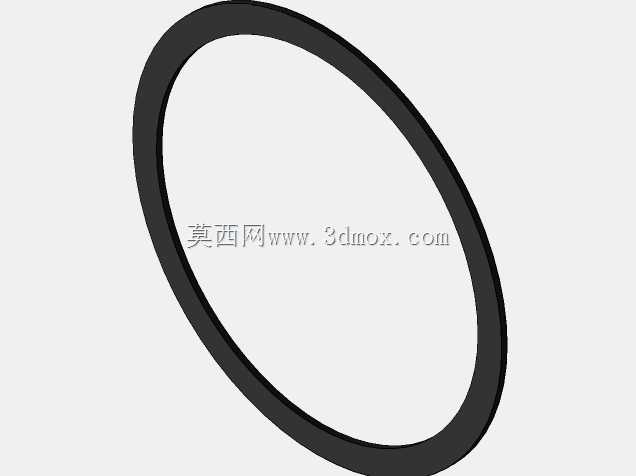

　　建模时需要先确定缸径、杆径、行程和安装距，再围绕活塞杆伸出与缩回两个极限位置校核边界。缸筒内壁与活塞外圆之间依靠滑移环和密封圈建立滑动密封，端盖处设置导向套、杆密封和防尘圈，既保证活塞杆往复运动时的同轴导向，也防止外部粉尘、切屑和冷却液进入缸内。四根拉杆贯穿前后端盖，通过预紧把缸筒夹在两端盖之间，拉杆螺纹端的螺母预紧力需要兼顾耐压密封与端盖平行度，避免缸筒端面受压不均。

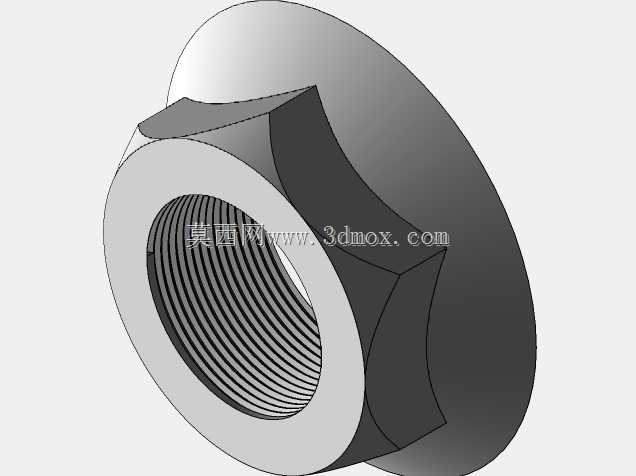

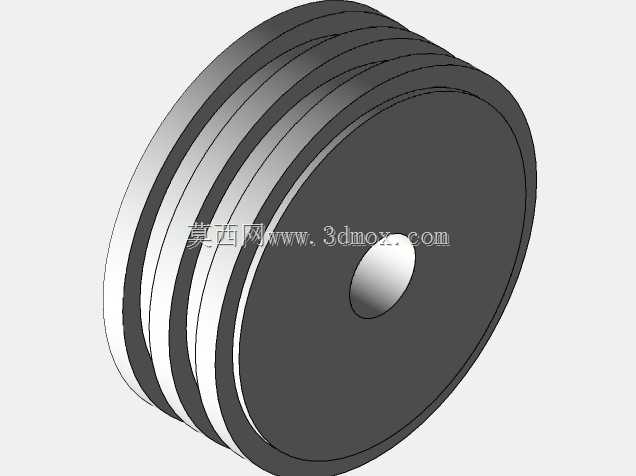

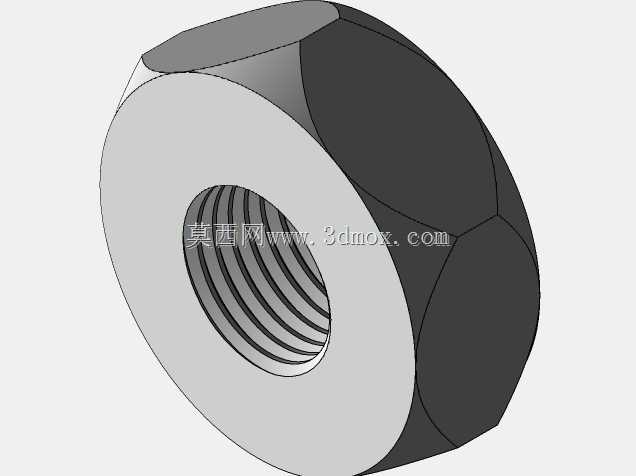

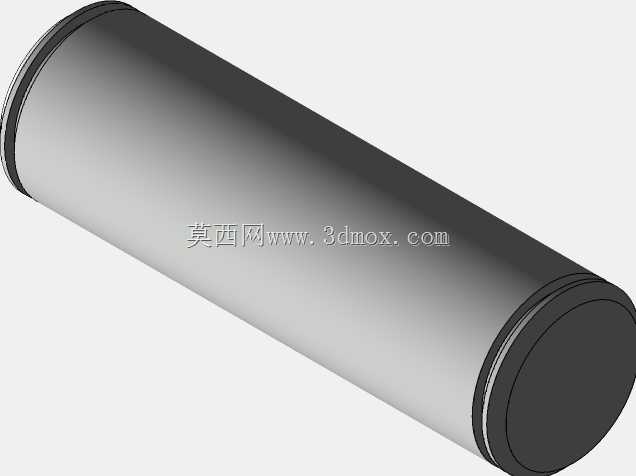

　　活塞部分采用台阶式组合结构，密封沟槽宽度、导向带厚度和活塞与缸筒的配合间隙都要服务于低泄漏、低爬行和长寿命目标。活塞杆表面通常需要较高硬度和低粗糙度，伸出端加工销轴孔，用于与负载摇臂或滑块连接；杆端锁紧螺母把活塞固定在杆上，台阶面承担轴向定位。外形尺寸方面，最大外轮廓由端盖方块、拉杆分布圆和铰接耳宽度共同决定，安装时不仅要预留行程长度，还要在侧向留出螺母装拆空间、油管接头空间以及活塞杆全伸后的安全距离。

　　从结构设计角度看，该模型的价值在于把不可直接观察的缸内运动关系可视化：压力油从一个油口进入无杆腔时，活塞带动活塞杆外伸，有杆腔油液经另一油口回油；反向供压时，有杆腔容积增大，活塞杆缩回。两腔有效面积不同，导致相同压力下伸出力大于缩回力，相同流量下缩回速度更快，这些特性在选型计算和回路设计中必须同步考虑。
