隔膜驱动液压式减压阀结构设计

　　该阀体结构面向液压系统与工业流体管路的压力稳定需求，核心作用是将上游较高的输入压力衰减至下游设定的恒定工作压力，避免后端执行元件、仪表或管路因压力波动出现过载、密封失效或工况漂移。隔膜驱动的结构形式相比活塞直动式，对介质洁净度的适应性更强，运动部件摩擦阻力小，压力反馈灵敏度高，在中小通径的稳压回路中能够快速响应负载侧的压力变化。

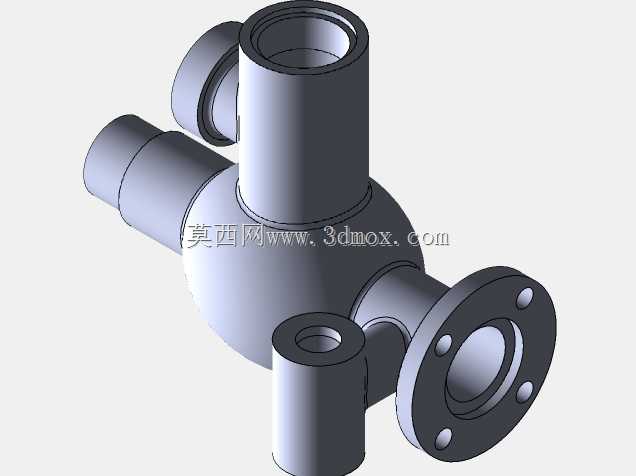

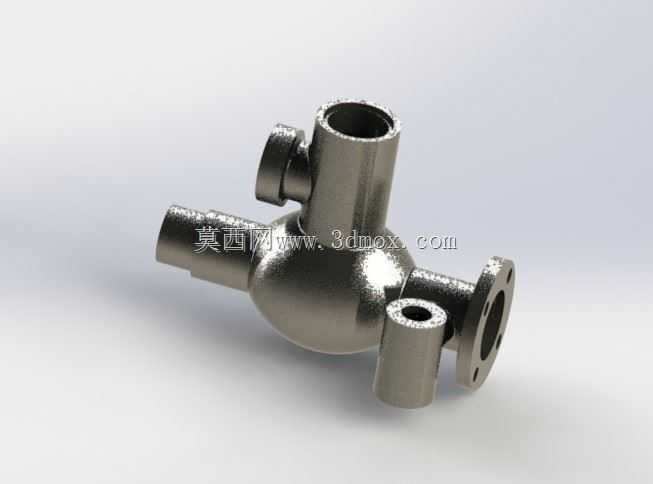

　　从三维结构来看，主体采用球形腔体过渡，相比直角铸造腔体可以降低介质流经阀腔时的局部涡流与压损，多个接口分别承担高压入口、稳压出口、控制引压与旁通安装功能。端部法兰接口用于和主工艺管路刚性对接，法兰端面的螺栓孔分布需匹配对应公称压力的管法兰标准；侧部与顶部的短管接口可接入压力表、控制油路或泄压支路，接口轴线之间的空间夹角经过排布，既保证内部流道顺畅，也预留了扳手操作与管路保温的作业空间。

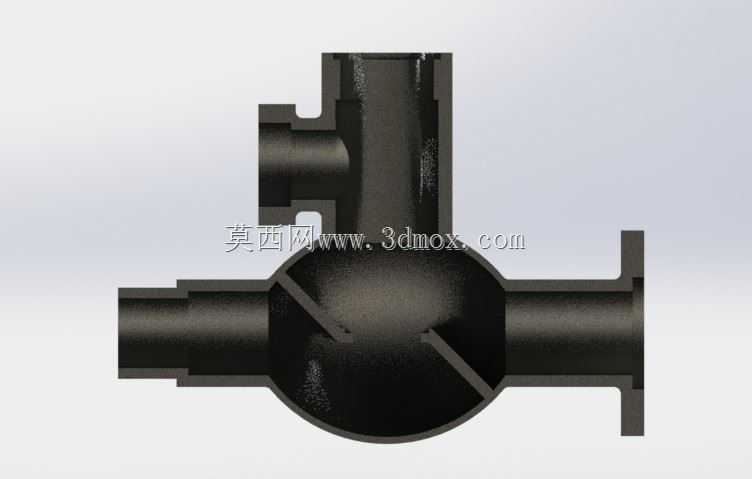

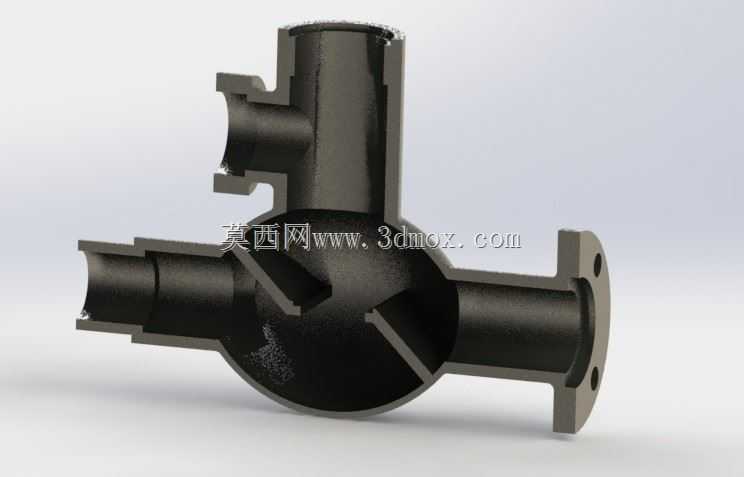

　　建模过程中需重点控制几处装配边界：法兰密封面的平面度、各接口同轴度以及阀腔内部流道的最小通径，这些尺寸直接决定装配后是否存在干涉、密封是否可靠。隔膜安装腔位于阀体中部与上盖之间，三维布局时要为隔膜组件、弹簧调节机构预留足够的轴向行程，避免阀瓣全开时运动件触碰腔体内壁。外部接口的伸出长度不宜过长，否则在管路振动工况下会增大连接部位的弯曲应力；也不宜过短，否则法兰螺母与阀体曲面之间会发生工具干涉。

　　实际选型布置时，该类减压阀通常安装在气源处理单元、液压站出口或工艺设备进料端，上游需配套截止阀与过滤器，下游设置压力表反馈稳压效果。结构设计阶段将阀体壁厚按承压腔体做等强度过渡，球形主体与接管交接处采用圆角过渡，减少铸造或机加工后的应力集中；外露接口的端面保留标准管螺纹或法兰密封面，便于同现有管路体系互换。整体数模完整还原了多通口阀体、法兰连接端与控制接口的相对位置，可直接用于管路干涉检查、阀组布局校核以及后续工程图导出，帮助设计人员在成套液压系统或流体管线布置阶段提前验证安装空间与维护操作距离。
