夹钳式小型台钳结构设计

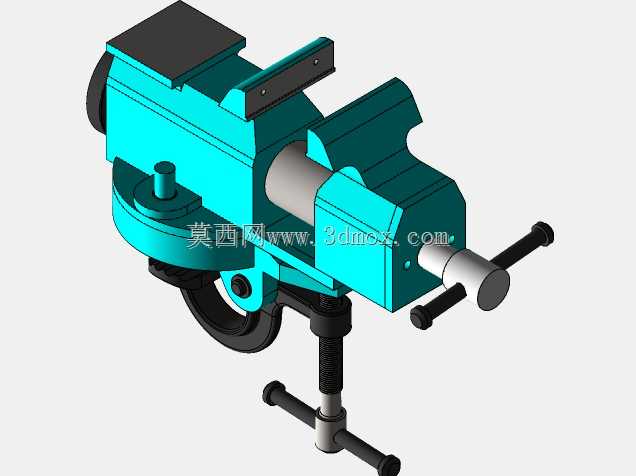

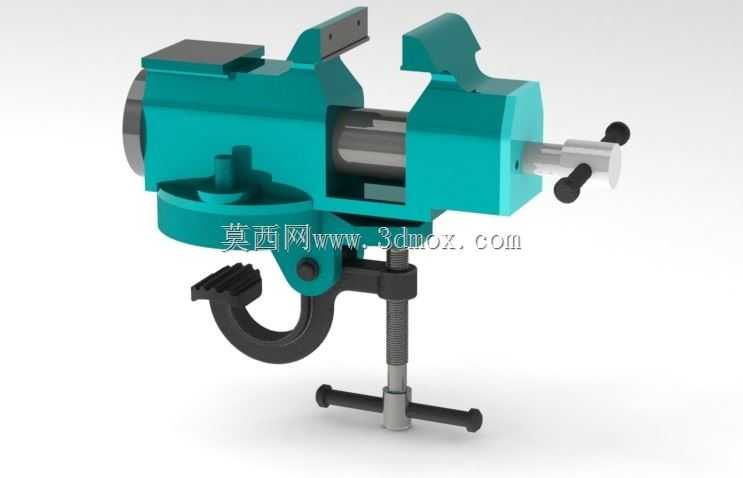

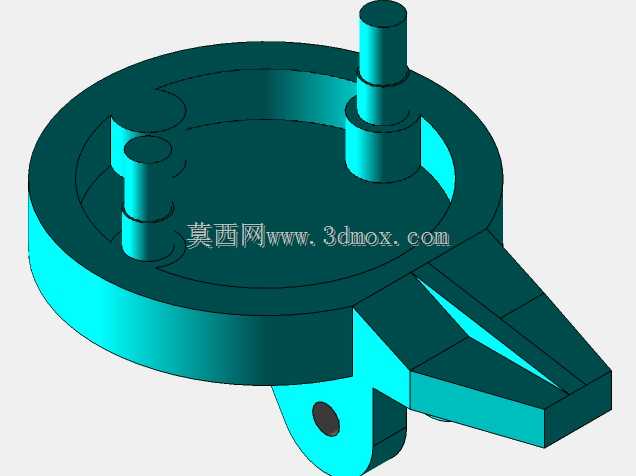

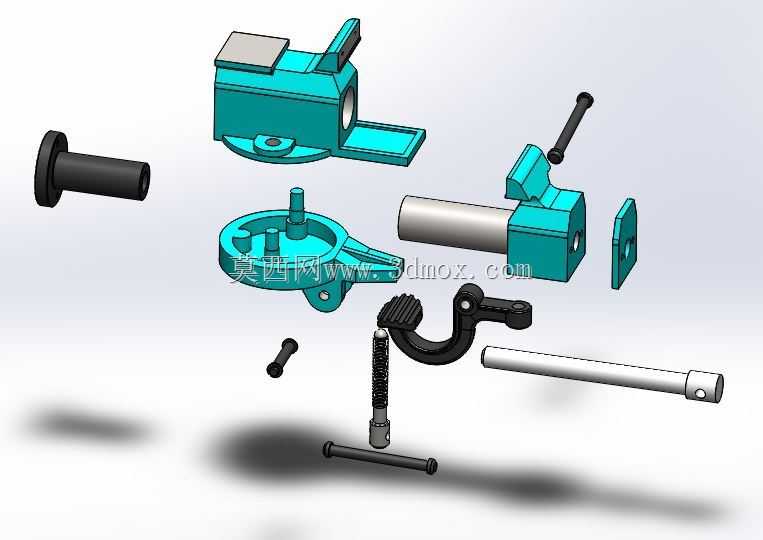

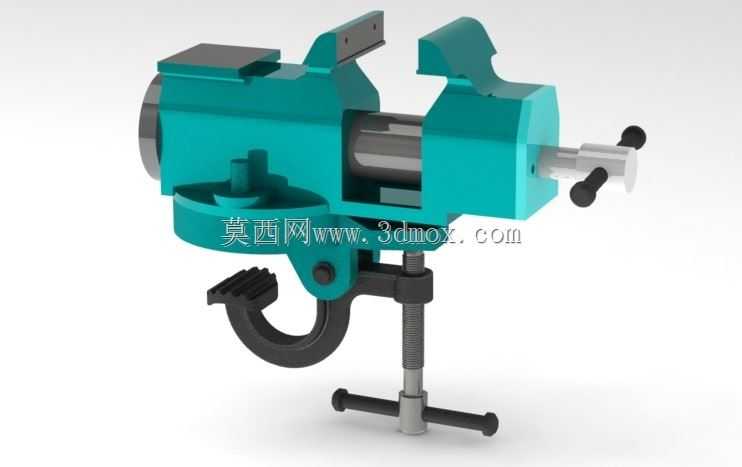

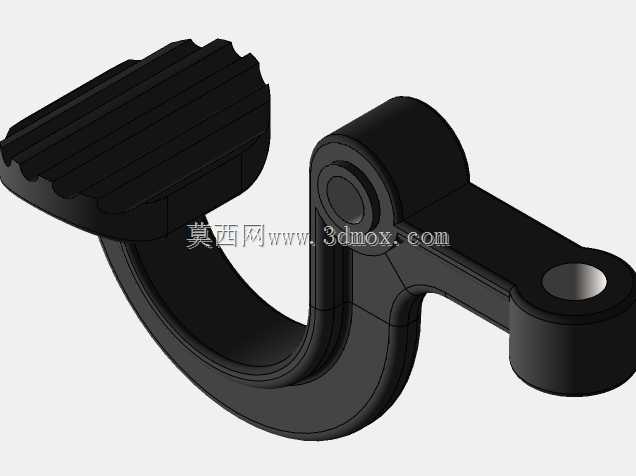

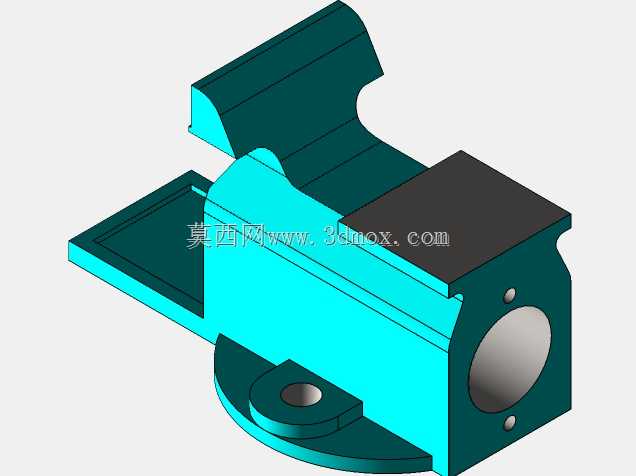

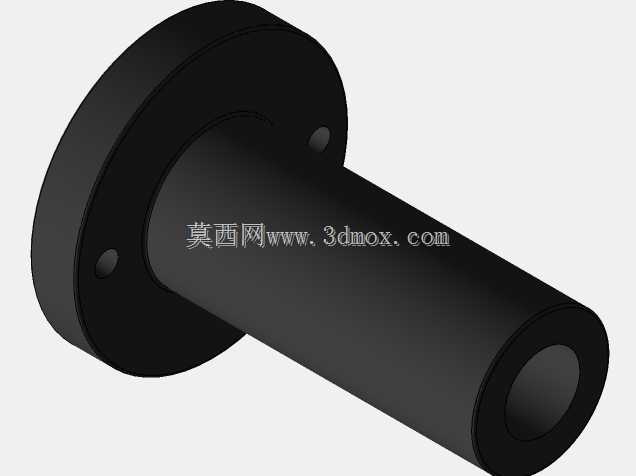

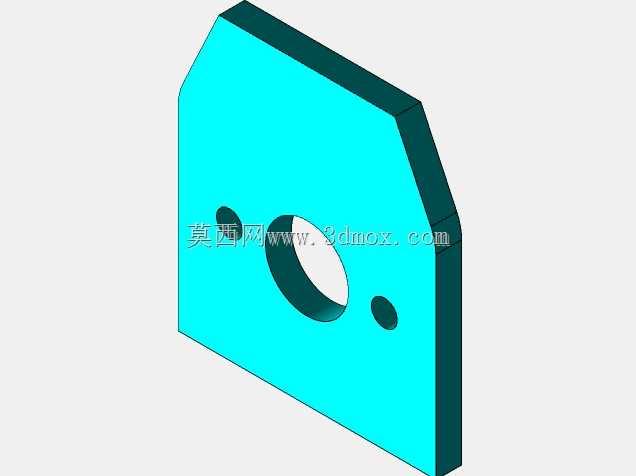

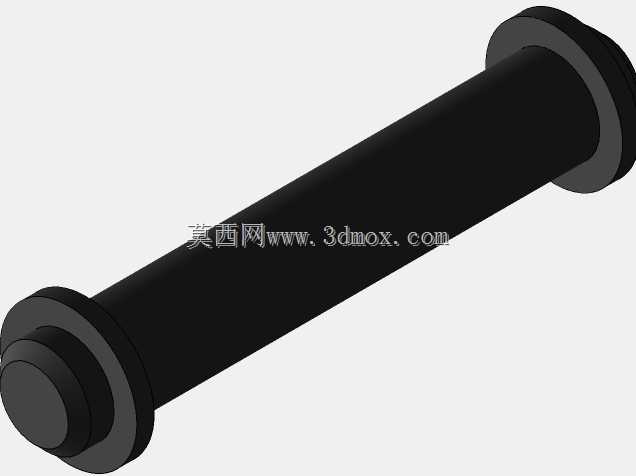

　　这款夹钳式小型台钳主要面向小型零件加工、精密装配、手工修配场景，常见于院校金工实训台、家庭维修工作台、电子元器件装配工位、小型模具修配车间，适配小尺寸金属件、塑料件的夹持固定需求，相比重型台虎钳，其占用台面空间更小，操作力矩需求低，适合手部力量较小的操作人员完成精细作业。从结构拆分来看，整套机构包含固定钳身、活动钳身、丝杠传动副、夹紧摇臂、底座回转组件、锁紧螺栓几个核心模块，固定钳身底部预留了两个沉头安装孔，可通过M6螺栓固定在厚度15-30mm的工作台边缘，安装后整体探出工作台边缘的距离不超过80mm，不会过多占用台面临近工位的操作空间。底座采用回转式结构设计，松开底座侧边的锁紧旋钮后，钳身可在水平方向360度旋转，

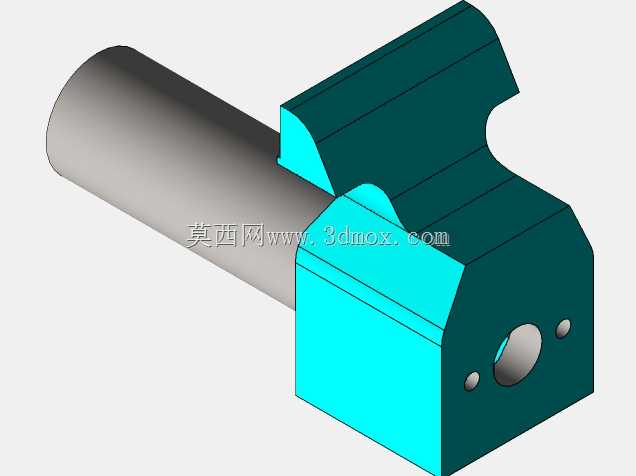

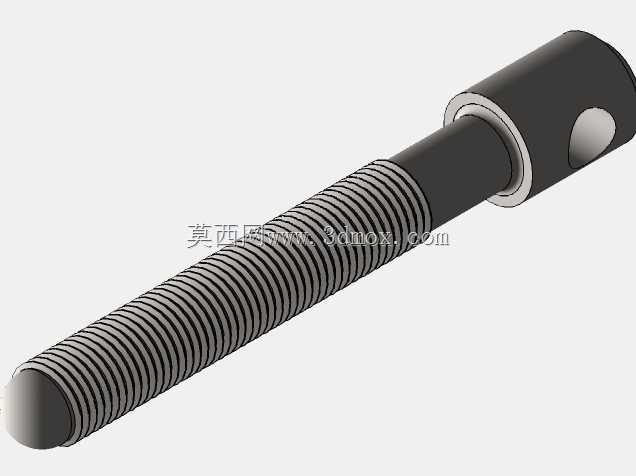

　　调整到合适夹持角度后拧紧旋钮即可完成锁止，无需反复松卸安装螺栓调整工件朝向，能大幅降低异形零件装夹的调整时间。传动部分采用梯形丝杠配合开合螺母的结构，丝杠导程设计为4mm，转动摇臂一圈钳口进给4mm，既保证了足够的夹紧力输出，又能实现钳口的快速开合，钳口最大张开距离为70mm，可夹持的工件最大截面尺寸不超过65mm，钳口表面做了交叉网纹滚花处理，夹持光滑表面工件时不会出现打滑移位，同时不会在软质工件表面留下过深的夹痕。活动钳身与固定钳身的配合面采用燕尾槽导向结构，配合间隙可通过侧边的调节螺钉调整，长期使用出现磨损后无需更换零件，只需微调螺钉即可消除间隙，保证夹持精度。摇臂部分采用折叠式设计，闲置时可将摇臂向下折叠贴靠钳身侧面，

　　避免突出的杆部剐蹭操作人员，也方便整体收纳到工具箱内。整套结构的受力部件均采用铸铁材质铸造后加工成型，传动丝杠采用45号钢调质处理，表面硬度达到HB220-250，长期反复夹紧作业不会出现螺纹滑牙、钳身变形的问题。在实际使用中，这款台钳可配合小型锉削、钻孔、攻丝、打磨作业使用，夹持小型轴类、板类零件时稳定性足够，不会因为切削力的作用出现工件偏转，针对异形零件，还可自行更换定制钳口垫块，适配不同外形工件的夹持需求，比如夹持圆柱形零件时更换带V型槽的钳口垫，可保证零件轴线与钳身基准面平行，方便完成径向钻孔、铣扁等工序。设计过程中充分考虑了小型作业场景的操作习惯，所有操作旋钮、摇臂的位置都设置在操作人员顺手的侧方，无需探身即可完成夹紧、角度调整操作，整体重量控制在2.2kg左右，既保证了足够的结构刚性，又方便临时转移工位使用。
