卧式承压储水罐体结构设计

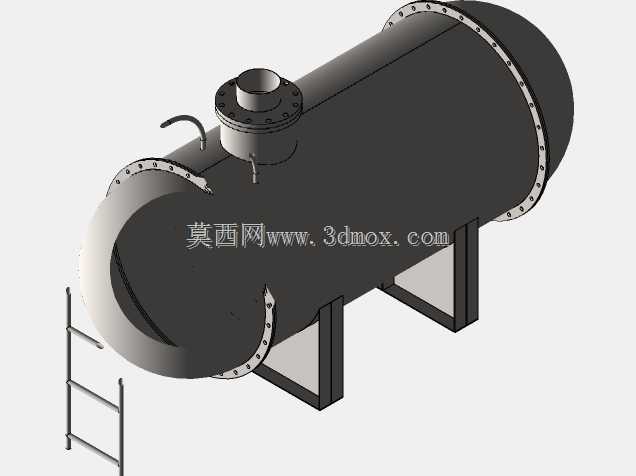

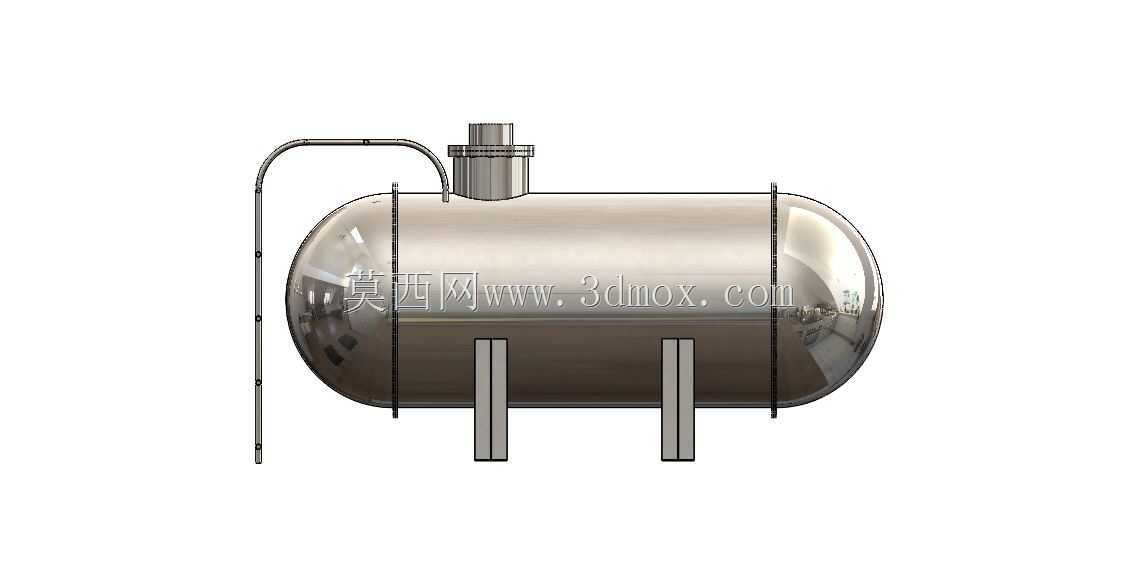

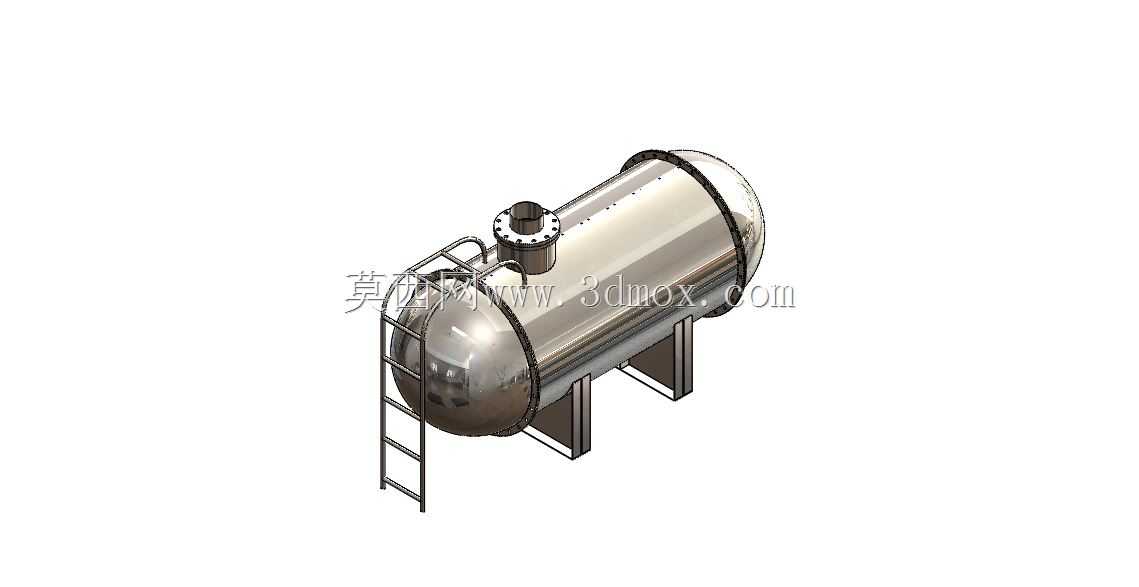

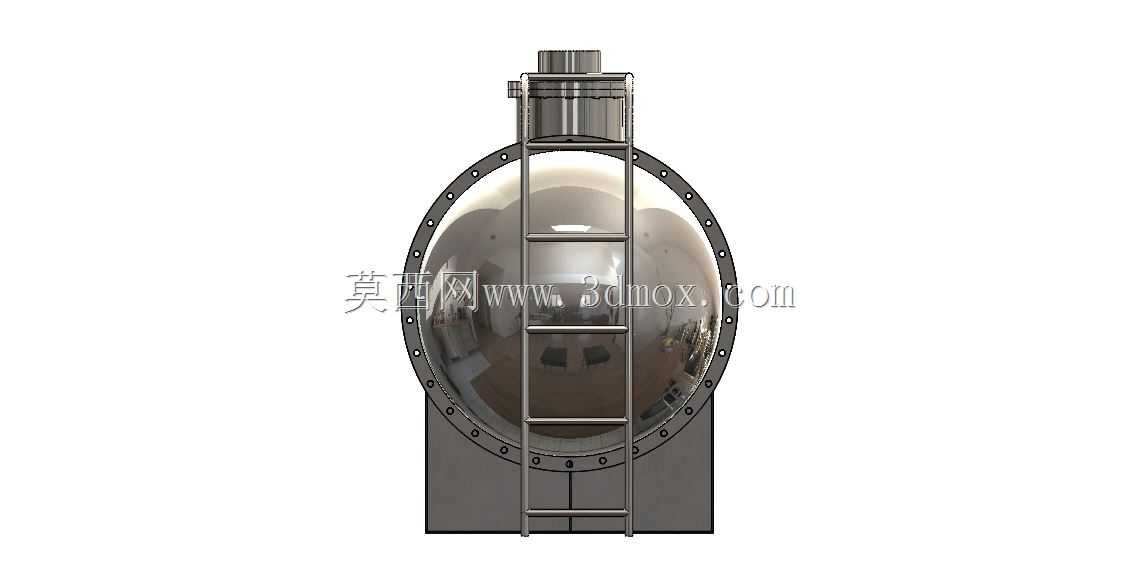

　　该卧式储水罐体采用两端椭圆封头与圆柱形筒身组焊的经典承压结构，整体沿水平方向布置，相比立式储罐，其重心更低，对地基承载的不均匀沉降适应性更强，适合布置在厂区室外、泵房旁或水处理车间的硬化地面上，可作为生产循环水、消防备用水、工艺冷却介质的暂存容器，也可在中小型化工、食品供液系统中承担缓冲储液功能。筒身顶部设置带法兰的检修与接管工位，法兰端面预留标准螺栓孔位，既可以接入进液管路、溢流管路与呼吸阀，也能在停机检修时作为人员进出或通风口使用；法兰周边的筒壁做了局部加厚补强，降低开孔区域的应力集中风险，避免长期承压后在焊缝热影响区出现疲劳裂纹。筒身外侧配置一体化直爬梯与顶部操作护栏，爬梯踏步采用防滑型材，侧边与罐壁通过支撑件刚性连接，

　　顶部护栏围绕法兰接口形成半包围操作区，日常巡检时人员可直接攀爬至罐顶完成阀门操作、液位检测与密封件更换，无需额外搭设移动梯架。罐体底部采用两组对称鞍式支座，支座立面与筒身外壁贴合焊接，底部向外延展形成安装翼板，翼板上预留地脚螺栓孔，安装时可直接通过膨胀螺栓或预埋螺栓固定于混凝土基础；两组支座的间距结合筒身弯矩分布设定，既保证满液状态下筒身挠度控制在允许范围，也给底部排污管路、液位计接口留出足够安装空间。建模过程中，封头与筒身的对接焊缝、鞍座与筒体的连接角焊缝均按实际坡口形式体现，筒身壁厚、封头曲率与法兰尺寸遵循常用承压容器设计规范，可直接用于结构干涉校验、基础载荷核算与外围管路布局参考。罐体的轴向长度与直径比例兼顾了容积利用率与运输边界，整体外形可适配常规货运车辆的装载宽度，现场吊装时可利用鞍座或筒身预设吊点完成就位，无需额外制作复杂吊具。
