AT5同步带轮传动组件结构设计

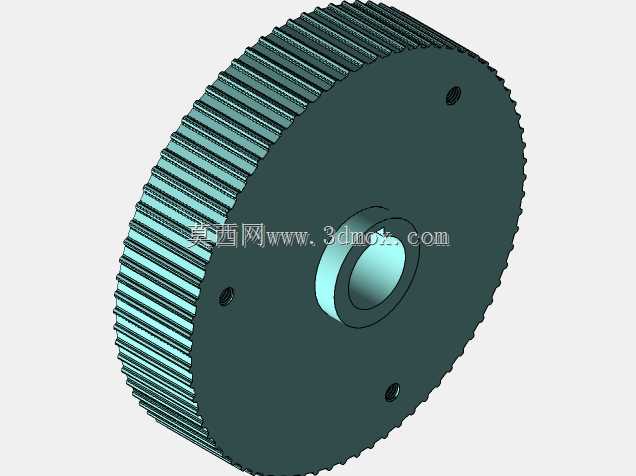

　　这款AT5齿型同步带轮，主要适配节距5mm的梯形齿同步带，在轻工输送、电子装配、小型自动化生产线的动力传输环节应用广泛，尤其适合对传动比精度有要求、不允许打滑的中低速传动场景，比如小型传送带的动力端传动、检测工位的物料输送驱动、包装设备的进给机构传动等，相比平带传动能保证准确的传动比，相比齿轮传动又能吸收一定的振动，安装调试的容错空间更大。从结构设计来看，带轮的轮齿采用梯形齿廓，和AT5皮带的齿槽完全契合，啮合过程中齿面接触均匀，能减少长期运行后的齿面磨损，延长带和轮的使用寿命；轮体采用盘式结构，中心设置阶梯式安装轴孔，轴孔旁设计有紧定螺钉孔，安装时可以通过紧定螺钉将带轮固定在传动轴上，避免运转过程中带轮和轴发生相对窜动；

　　轮缘端面均匀分布三个安装孔，可适配端盖式的轴向定位结构，也能用于安装附加的挡边结构，防止皮带在高速运转过程中发生跑偏脱带的问题。设计过程中首先确定了带轮的齿数以匹配常用的传动比需求，轮齿的齿顶圆、齿根圆尺寸严格遵循AT5带型的标准参数，保证和同规格皮带的啮合间隙处于合理范围，既不会因为间隙过大产生传动回程误差，也不会因为间隙过小导致皮带安装困难、运转时齿面挤压过度发热。安装边界方面，带轮的轴向厚度和适配的AT5皮带宽度匹配，安装时需要保证带轮的端面和传动轴轴线垂直，两配对带轮的中心平面重合度偏差控制在允许范围内，避免皮带出现偏磨；中心轴孔的公差选用过渡配合，既方便装配时的轴向推入，也能保证运转时的同轴度，减少动平衡偏差带来的振动。

　　轮体的减重设计在保证结构强度的前提下，去除了非受力区域的多余材料，降低了带轮自身的转动惯量，在频繁启停的传动场景下，能减少驱动电机的启动负载，提升传动响应速度。齿面的粗糙度设计也充分考虑了皮带的磨损特性，既不会因为过于粗糙加速皮带齿面的磨损，也不会因为过于光滑导致啮合过程中出现细微打滑。
