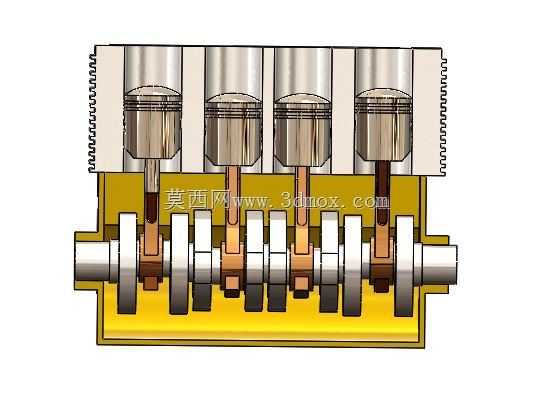

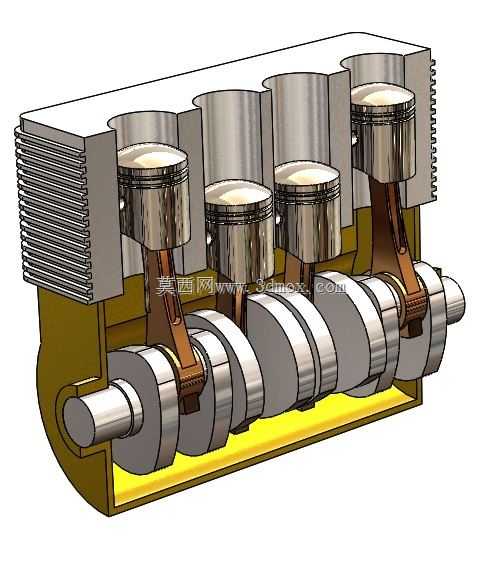

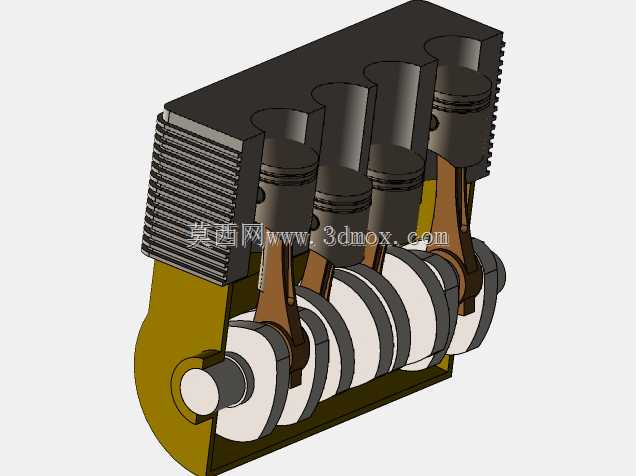

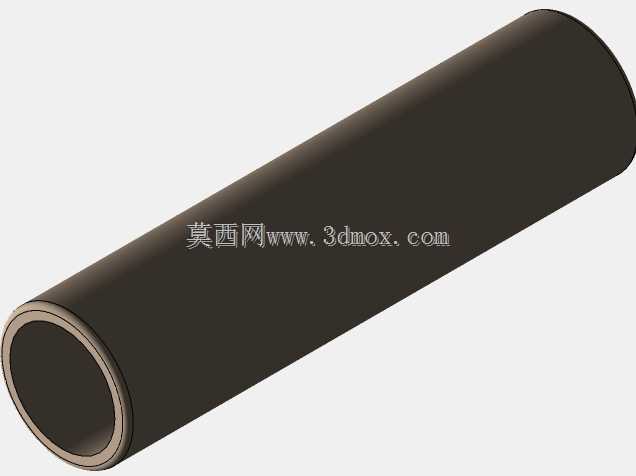

这套直列四缸动力装置的剖切结构,把往复式内燃机最核心的运动逻辑完整呈现出来,四个气缸沿机体长度方向等距排布,活塞通过各自的连杆与下方整体式曲轴相连,曲轴的曲柄销按1-3-4-2的发火间隔角错开布置,保证运转过程中动力输出连续平顺。从实际装车场景来看,这类结构广泛适配小排量乘用车、小型工程机械以及固定式动力机组,整机横向宽度控制在单缸缸径的四倍左右,轴向长度需要预留前端轮系、后端飞轮壳的安装空间,高度方向则要兼顾燃烧室顶部气门机构与油底壳的储油边界,在整车机舱布置时,前后悬置点通常落在曲轴中心线两侧的机体加强筋位置,避免工作振动直接传递到车架。设计阶段首先要敲定的是缸心距,这个尺寸直接决定整机长度,

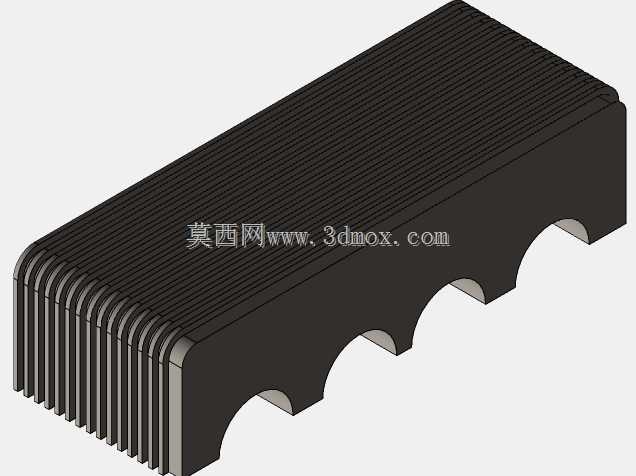

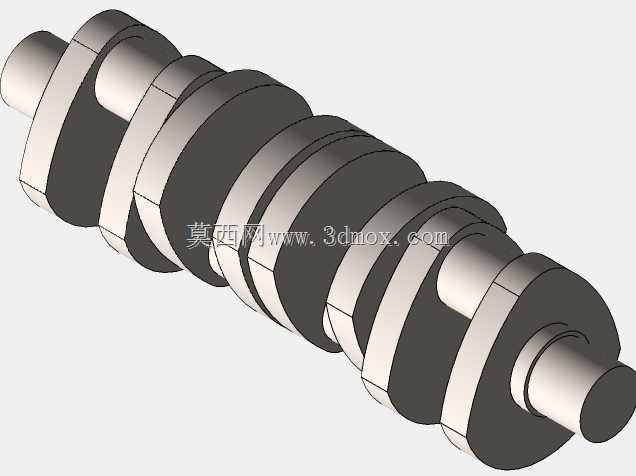

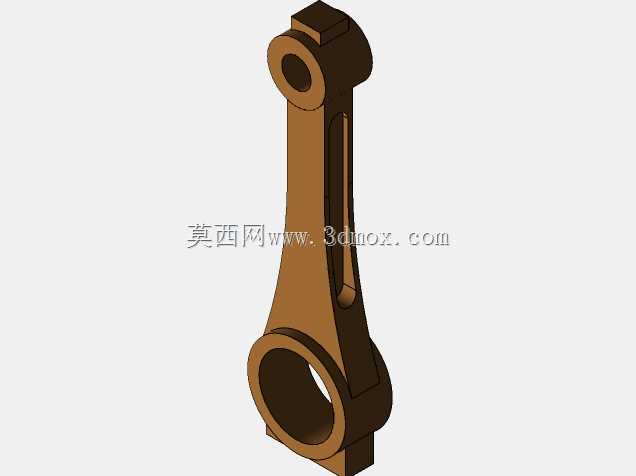

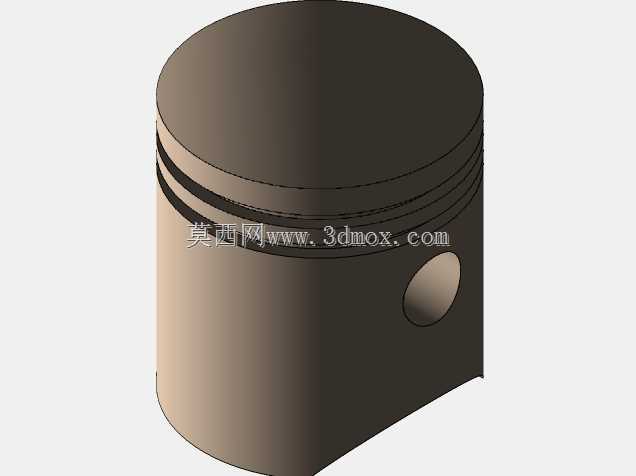

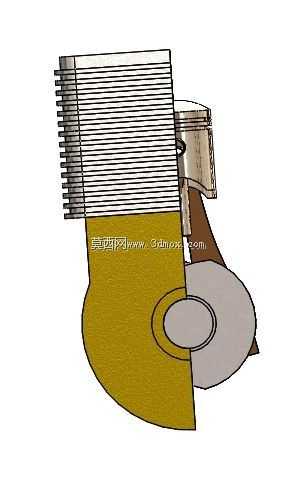

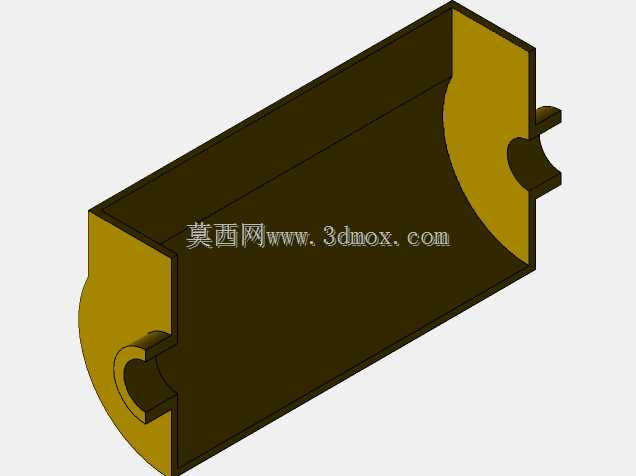

既要给缸壁之间的冷却水道留出足够流通截面,又要在相邻曲柄臂之间预留止推片与主轴承座的布置空间,图中缸体外侧的散热鳍片是风冷机型的典型特征,和水冷机型的封闭水套结构不同,这类机型不需要外接散热器与循环管路,更适合结构紧凑、维护条件有限的作业场景。活塞的行程与缸径比值直接影响整机的动力输出特性,长行程设计偏向低转速大扭矩,适合重载牵引类设备,短行程则能拉高额定转速,适配乘用车辆的高速巡航需求。连杆大头采用剖分式结构,轴瓦嵌入轴承盖后通过螺栓紧固,装配时需要按对角顺序分次拧紧到规定力矩,防止曲轴运转过程中出现抱轴故障。曲轴的主轴颈被主轴承座支撑在缸体下方,每段曲柄都配有平衡块,用来抵消活塞往复运动与连杆旋转产生的惯性力,
从图中可以看到平衡块的轮廓完全避让开缸体下部的运动空间,不会在活塞下行到下止点时发生干涉。这套结构还预留了配气机构、供油系统、润滑系统的安装接口,缸体顶部的平面用来安装气缸盖与气缸垫,密封燃烧室的同时布置火花塞与进排气道,前端的曲轴轴伸可以安装正时齿轮、皮带轮,驱动凸轮轴与冷却风扇,后端则连接飞轮与离合器,把动力传递到变速箱。做三维结构校验时,需要重点核对活塞在上止点时是否会与气门发生碰撞,连杆在最大摆角位置是否会与缸筒内壁产生摩擦,曲轴做全周回转运动时,平衡块与曲柄销不能和机体内部的加强筋、油道孔出现空间干涉。风冷散热鳍片的厚度与间距也要经过热平衡校核,鳍片过密容易堆积灰尘影响散热效率,过薄则会在铸造与使用过程中出现变形断裂,这类直列四缸机型的一阶、二阶惯性力都能通过平衡块抵消大部分,整机运转的振动控制相比单缸、双缸机型有明显优势,不需要额外加装体积庞大的平衡轴机构,就能满足多数通用动力场景的NVH要求。
