法兰连接式手动安全阀结构设计

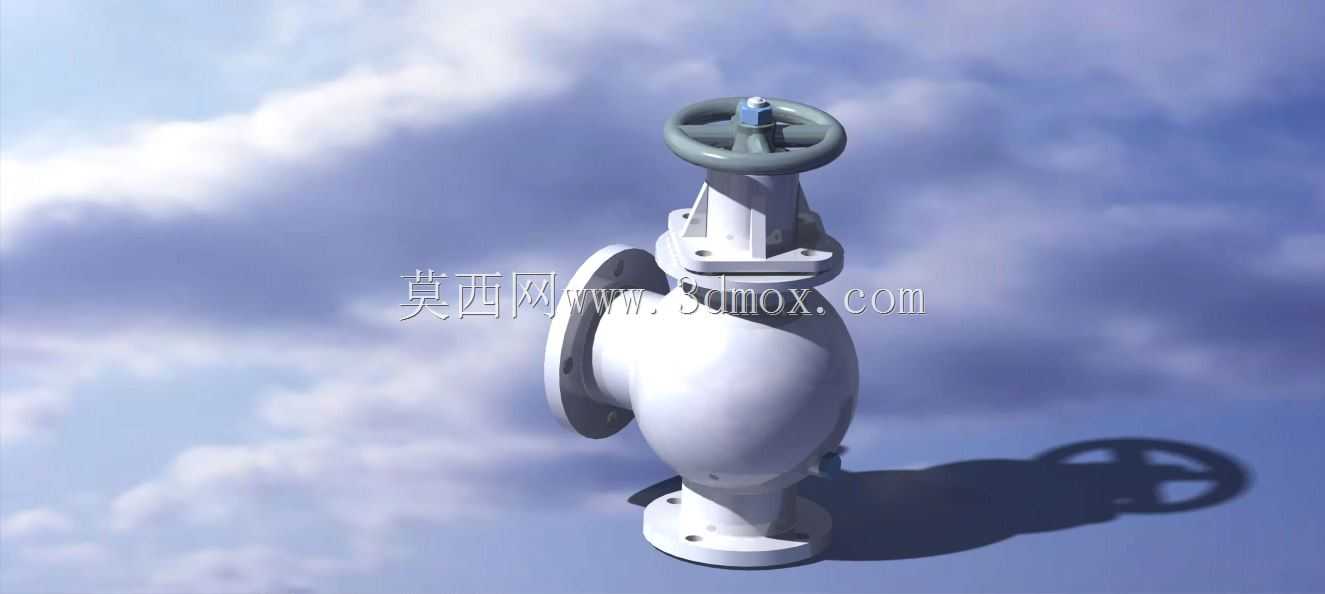

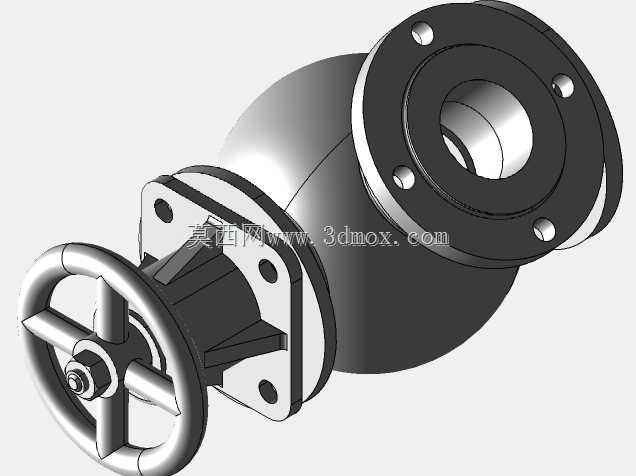

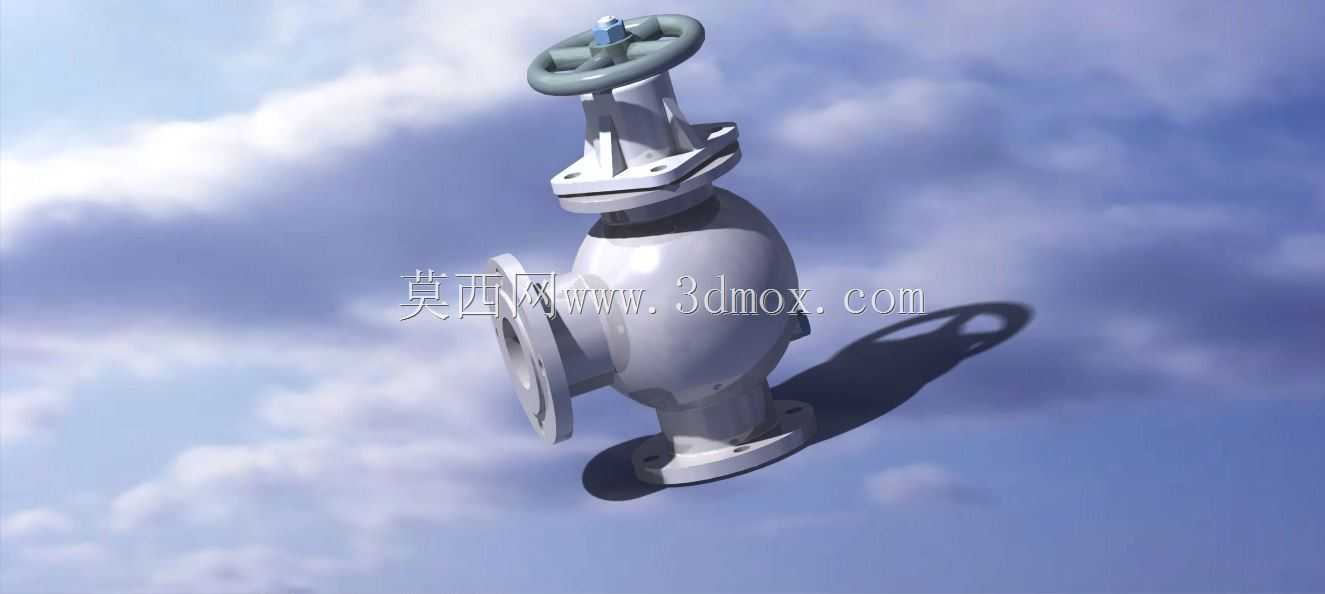

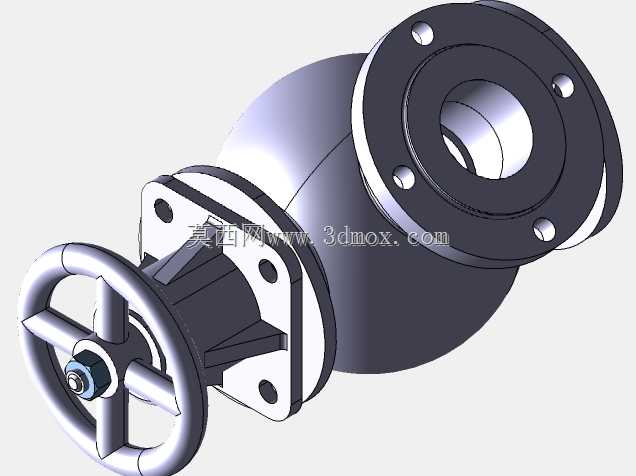

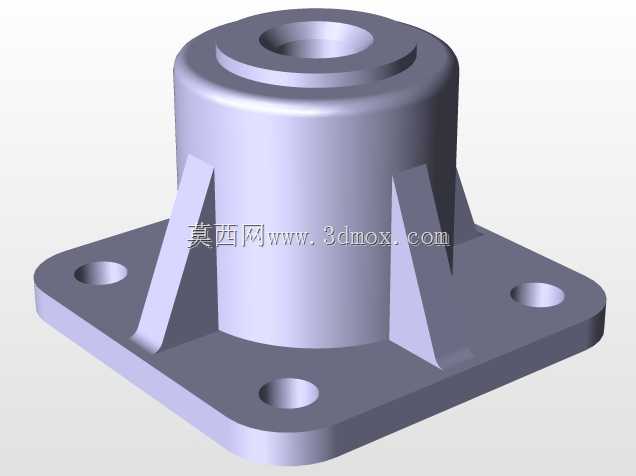

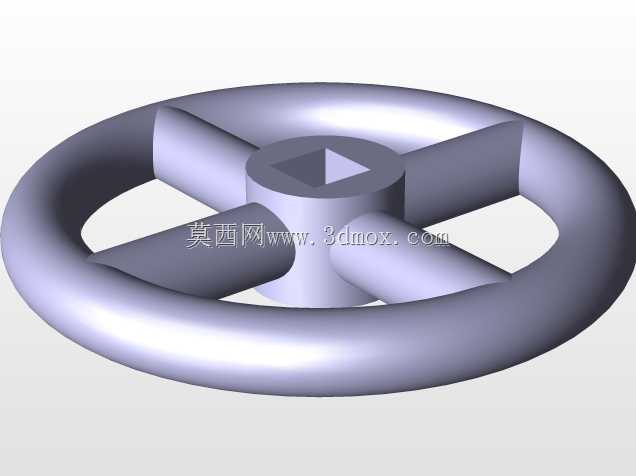

　　这款手动法兰式安全阀主要应用于承压流体管路系统的过压防护场景，在化工流体输送、市政供水管网、工业锅炉配套、压缩空气管路等场景中，承担着压力超限泄放的核心作用，避免管路或配套承压设备因内部压力超出设计阈值出现爆裂、密封失效等安全事故。从结构设计来看，整体采用下进侧出的法兰连接构型，底部设置带螺栓孔的圆形安装法兰，可直接与垂直布置的主管道法兰面对接，侧部的出口法兰可对接泄放引流管路，将超压泄放的流体引导至安全回收区域，避免高压流体直接喷放造成现场安全隐患。顶部的手轮采用防滑轮辐式结构，操作人员可通过旋转手轮调节阀芯的预紧压力，设定设备的泄放动作阈值，手轮下方的阀杆密封段采用多级填料函结构，可有效避免阀杆活动部位出现介质渗漏问题。

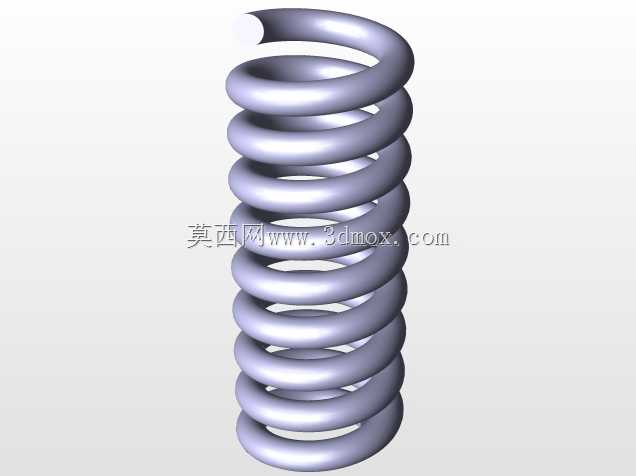

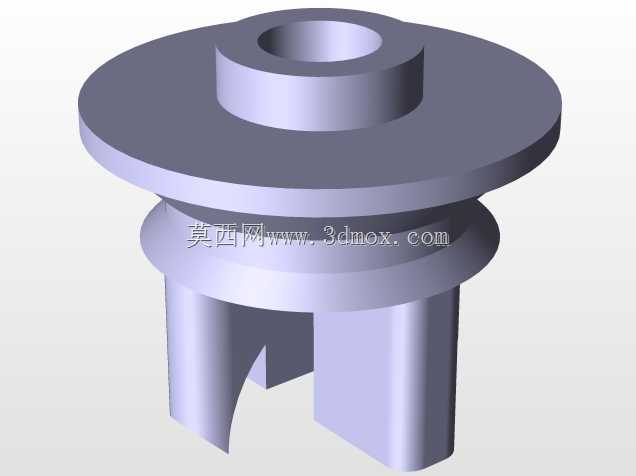

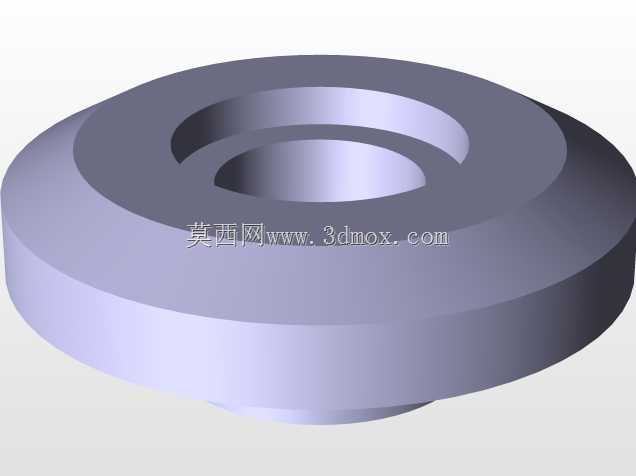

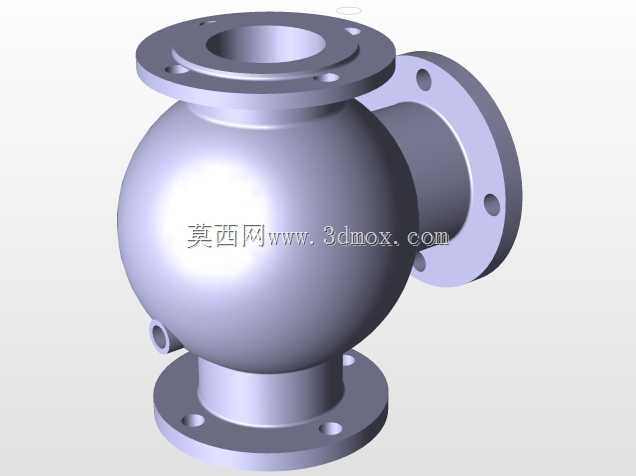

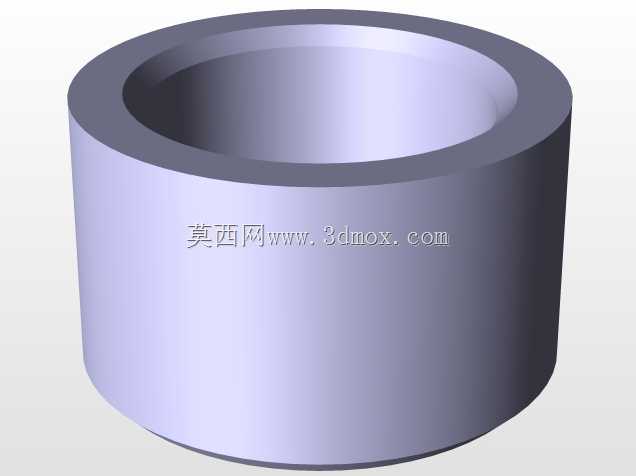

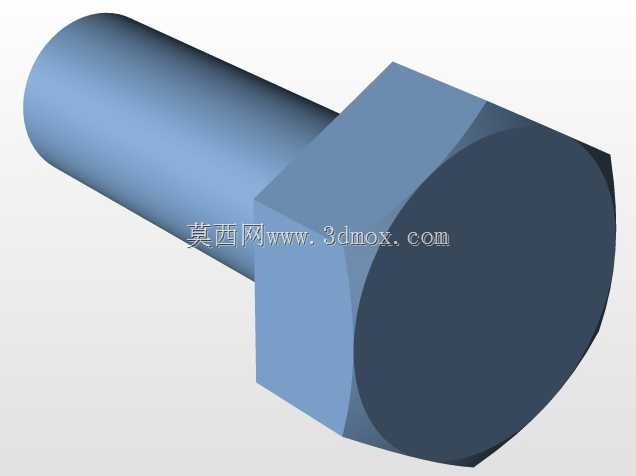

　　阀体主体采用流线型球形腔体设计，相比直角式阀体结构，流体在腔体内的流动阻力更小，泄放过程中不会出现明显的紊流冲击，可降低泄放动作时的阀体振动与噪音。从安装边界来看，底部法兰的螺栓孔采用等圆周均布设计，适配常规同压力等级的工业管路法兰标准，安装时需保证阀体垂直布置，避免倾斜安装导致阀芯卡滞、泄放压力不准的问题；侧出口的法兰端面与底部安装法兰的中心距经过精准校核，可适配常规管路安装的空间预留要求，不会出现与周边管路、支架的干涉问题。设计过程中针对阀芯与阀座的密封面做了贴合度优化，正常工作压力下密封面可实现零渗漏，当管路压力超过设定阈值时，阀芯会自动向上抬升，快速打开泄放通道，待管路压力回落至安全区间后，阀芯在预紧弹簧的作用下自动回位，

　　重新实现密封，整个动作过程无需人工干预，顶部手轮仅用于压力阈值设定与定期手动校验泄放功能是否正常。在结构建模过程中，对法兰连接面的密封槽、阀杆与填料的配合间隙、手轮的操作空间都做了细节还原，可直接用于管路系统的装配干涉校验、设备选型的空间匹配验证，也可作为同类阀件结构优化的参考基础。
