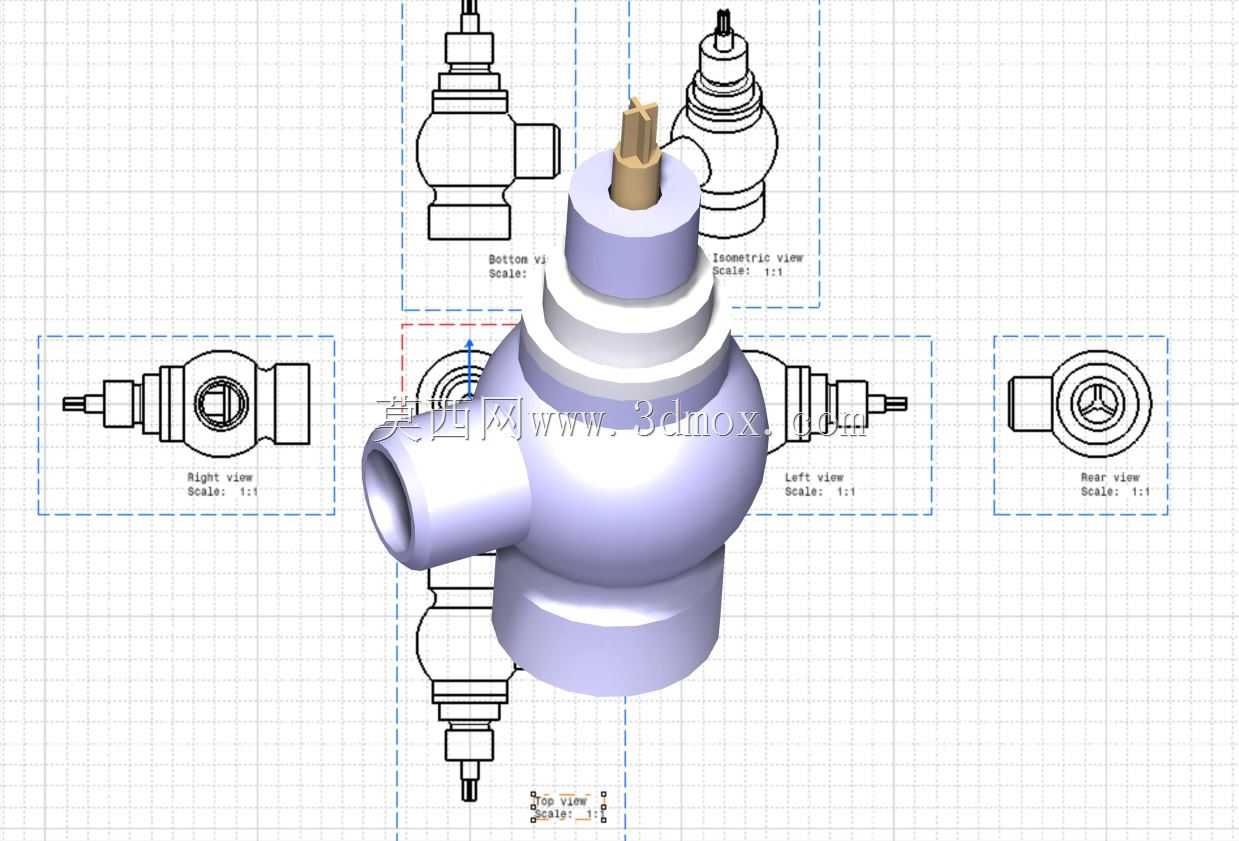

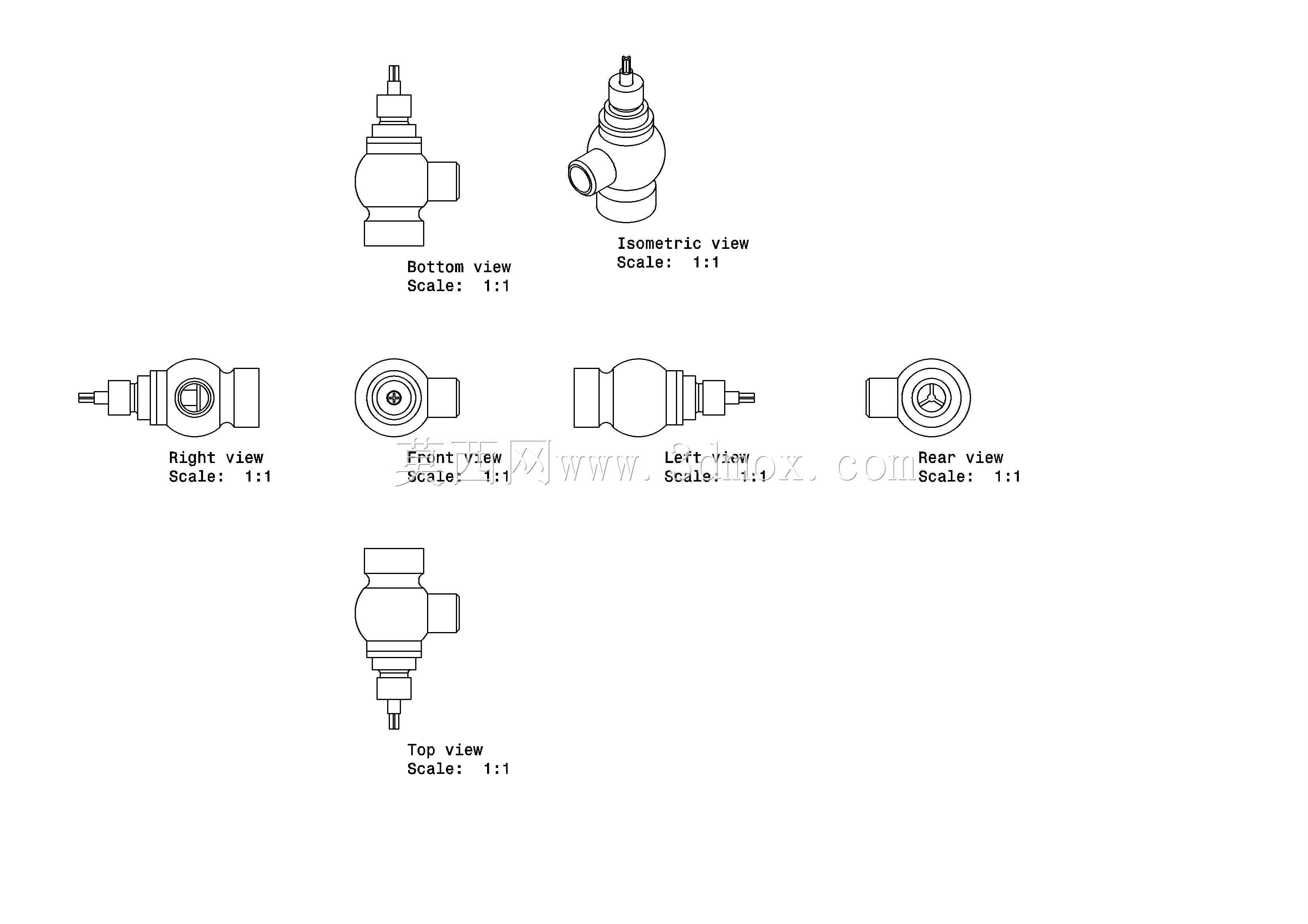

小通径直角式流体止回结构三维建模

　　这款18毫米通径的直角式止回结构，主要适配小流量流体输送管路的单向导通需求，常见于实验室小型流体回路、医疗设备液路系统、小型气动控制支路这类对安装空间有严格限制的场景，区别于常规直通式止回阀的轴向布局，直角结构能直接完成管路90度转向，省去额外的弯头配件，减少管路接头的泄漏点。从功能实现逻辑来看，该结构依靠内部阀芯的自重与流体正向压力实现导通，当流体从侧部接口正向流入时，压力顶起上部的阀芯组件，流道完全打开，介质可顺畅通过；当流体出现反向回流趋势时，回流压力配合阀芯自重将密封面压紧在阀座上，直接截断流道，避免介质倒流引发的回路故障、计量失准或者泵类驱动件反转损坏。设计阶段优先考虑了小通径管路的安装边界，

　　整体阀体采用锻造一体成型的流线型腔体，没有多余的外凸结构，侧部接口与顶部接口的中心距控制在极小范围内，能直接嵌入紧凑排布的管路簇中，不会和周边的阀件、管路固定件产生安装干涉。阀芯导向结构做了三段式同轴设计，上部的导向柱与阀盖内孔采用小间隙配合，中部的密封台肩做了圆弧过渡，避免介质流动时在密封位置产生紊流，下部的导流头做了锥面收窄，正向导通时能将介质平顺导向出口方向，减少流阻损失。密封面没有采用额外的软质密封圈嵌装结构，而是直接在阀芯与阀座的配合面做了高精度研磨处理，适配洁净类介质的输送场景，避免长期使用后密封圈老化脱落污染介质，同时也减少了易损件的更换频次。外部接口采用常规的外螺纹连接形式，螺纹规格匹配同通径的标准管路接头，

　　安装时不需要定制特殊转接头，现场装配效率更高。建模过程中对内部流道做了等壁厚处理，阀体最薄位置的壁厚满足1.6倍公称压力的强度要求，同时兼顾了零件的轻量化，不会给小型管路的固定支架带来额外的承重负担。顶部的阀盖采用螺纹旋合结构，配合端面密封，后期如果需要清理阀腔内部的杂质，不需要将整个阀体从管路上拆下，只需要旋开顶部阀盖即可取出阀芯组件做维护，大幅降低了小管路系统的运维难度。
