双耳环拉杆式液压油缸结构设计

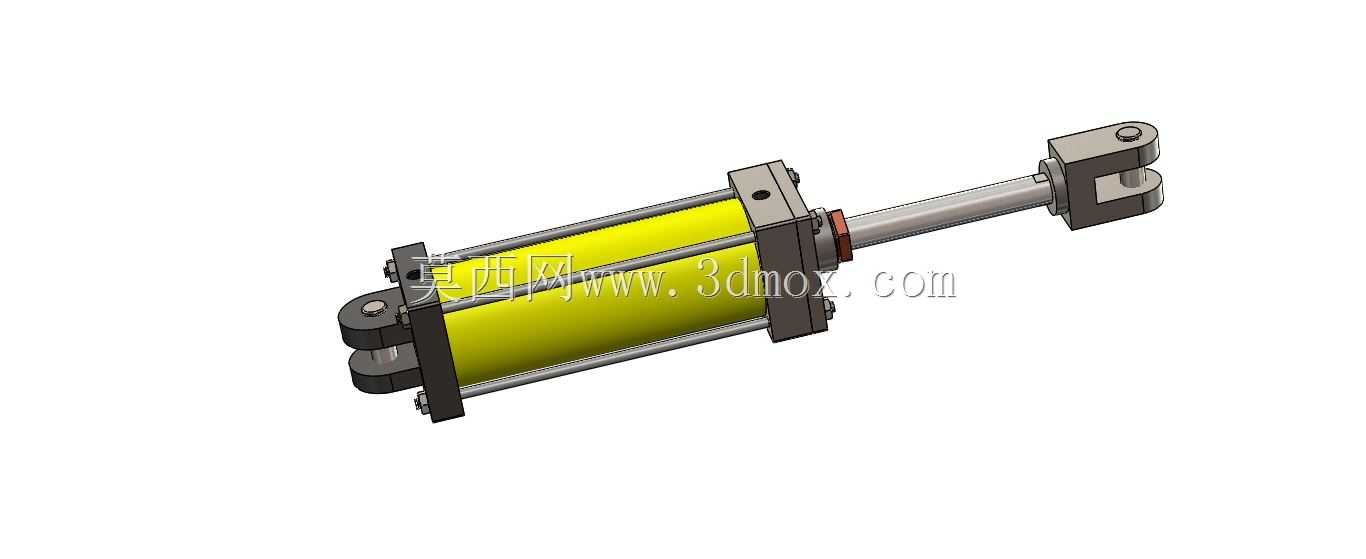

　　这款拉杆式双耳环液压缸的三维结构，在各类工业液压系统里属于把液压能转化为直线往复机械能的核心执行部件，常见于机床工装夹紧回路、工程机械工作装置、自动化生产线推料工位、重型设备举升机构以及冶金设备的进给动作单元，相比齿轮齿条、丝杠等直线传动形式，它能在较小的安装空间内输出更大推拉力，且运行平稳、过载保护可通过溢流回路便捷实现，长期在重载、频繁启停的工况下具备更高可靠性。

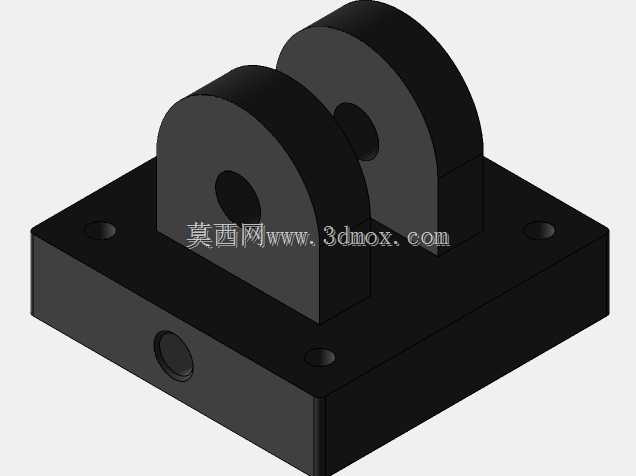

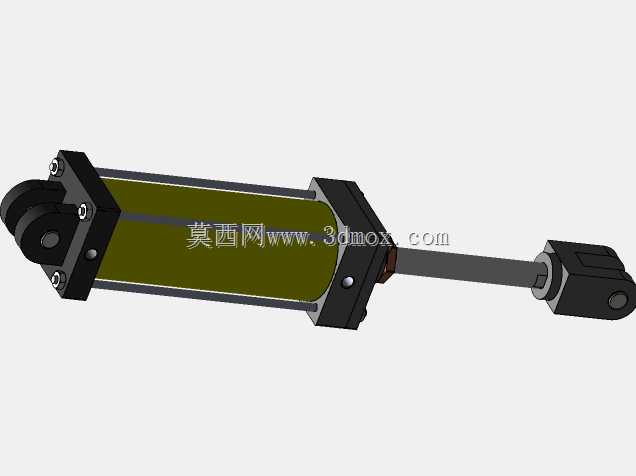

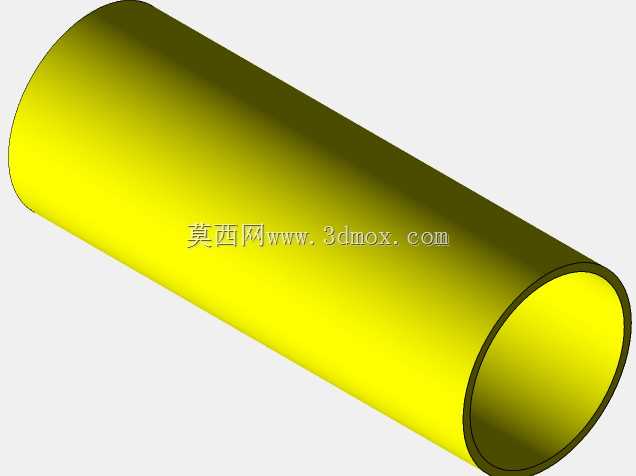

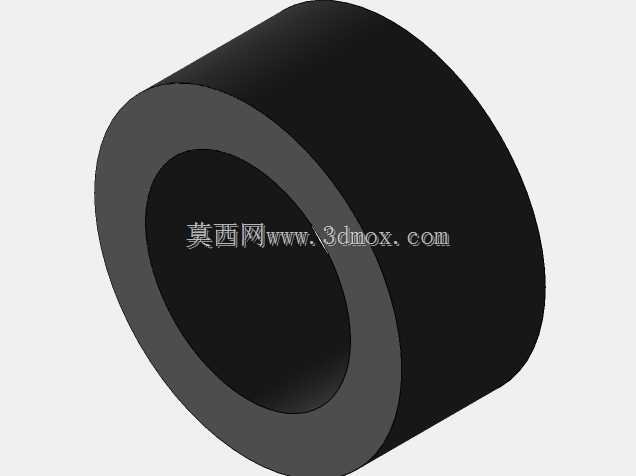

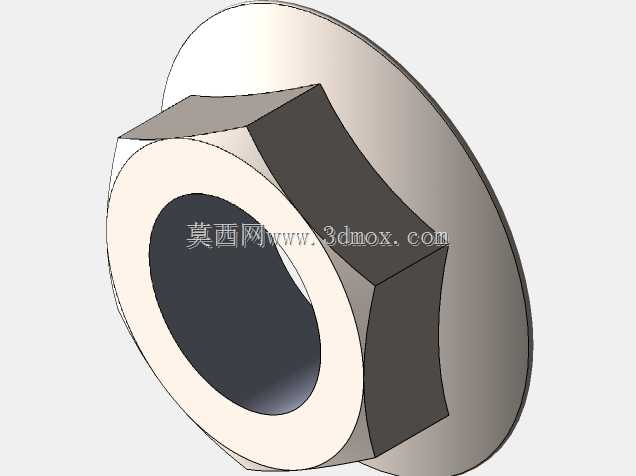

　　从结构功能来看，该模型完整还原了缸筒、端盖、四组拉紧螺杆、活塞、活塞杆、前后双耳环铰接座以及密封安装槽位，缸筒外壁预留的拉杆孔位贯穿前后端盖，依靠螺母预紧实现缸体密封压紧，这种拉杆结构相比焊接缸筒，拆装维护更便捷，密封件更换时无需破坏缸体结构，也便于根据不同行程需求调整缸筒长度。前端活塞杆伸出端配置了导向套与防尘密封位，可避免外界粉尘、切削液进入缸内划伤活塞密封；前后双耳环的铰接形式，允许油缸在工作平面内存在小幅度摆动，可补偿安装面的形位误差，适配构件运动过程中的角度变化，避免活塞杆承受径向弯矩导致偏磨、拉缸故障。

　　设计过程中优先校核了耳环铰接孔的同轴度，保证前后安装孔轴线与活塞杆轴线处于同一平面，从根源上降低侧向力对密封寿命的影响；活塞与缸筒的配合间隙选取需兼顾内泄漏控制与运动顺畅性，端盖与缸筒结合面的密封槽尺寸严格匹配对应密封圈的压缩率，既保证静密封无渗漏，也避免压缩量过大造成装配困难。拉杆的预紧力经过核算，需覆盖系统最大工作压力下作用在端盖上的轴向推力，防止高压工况下端盖出现缝隙引发渗漏。

　　安装边界方面，该油缸的整体长度由基准行程、两端耳环厚度、端盖厚度及活塞杆伸出余量共同决定，选型布置时需预留足够的轴向安装空间，同时核算最小缩回长度与最大伸出长度，避免机构运动到极限位置时油缸出现硬限位顶撞；径向尺寸需考虑拉杆螺母的装配扳手空间，以及铰接销轴的装拆操作空间，耳环铰接孔需匹配对应载荷等级的销轴，双耳环侧需配置润滑槽或润滑嘴，保障铰接转动副的长期润滑。
