传感器配套空腔面板结构设计

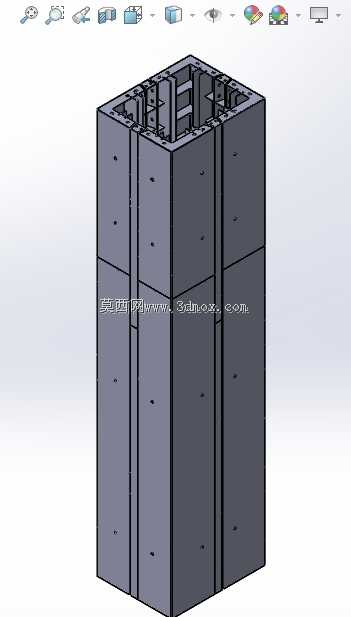

　　这款空腔面板主要面向工业传感检测场景的集成安装需求，常见于多通道数据采集机柜、分布式传感监测节点、工业现场传感阵列的安装工位，作为承载内部传感元件、接线端子、信号调理模块的核心支撑结构使用。从结构设计逻辑来看，整体采用多腔室分隔的模块化布局，四个独立竖向腔室沿中心对称排布，每个腔室预留了统一规格的安装孔位，既可以适配同型号传感器的批量阵列安装，也能根据检测需求搭配不同功能的传感元件，实现多参数同步采集的集成需求。面板外侧壁的沉头孔位按照等间距排布，安装时可通过螺栓直接固定在机柜立柱或者设备安装框架上，孔位公差按照IT7级精度设计，能保证多块面板拼接时的平面度误差控制在0.1mm以内，避免出现拼接缝隙过大导致的防护等级下降问题。

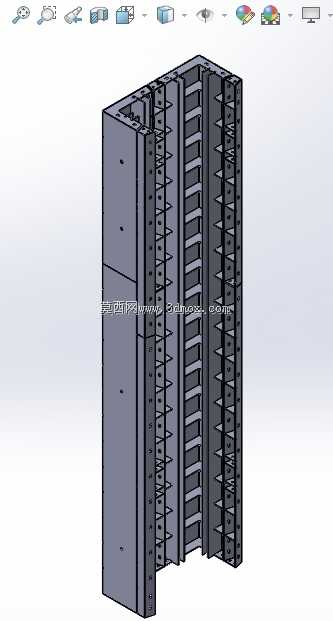

　　内部腔室的加强筋采用纵横交错的布局，在不额外增加整体壁厚的前提下，将结构的抗形变能力提升40%以上，即使在工业现场存在持续振动的工况下，也不会因为结构共振导致内部传感元件的检测精度受影响。面板顶部的开口预留了走线槽位，每个腔室对应的走线缺口都做了圆角钝化处理，避免穿线时划伤线缆绝缘层，同时腔室内部的安装凸台高度统一为8mm，能保证安装在内部的传感元件与面板外壁保持足够的安全间隙，防止外部磕碰直接损伤核心检测元件。考虑到工业现场的安装维护需求，每个腔室的侧壁都预留了辅助拆卸孔位，后期更换内部元件时不需要整体拆下面板，只需要打开对应腔室的端盖即可完成维护操作，大幅降低现场运维的工作量。整体外形采用规整的长方体构型，

　　长宽尺寸按照标准19英寸机柜的安装模数设计，可以直接适配标准机柜的安装空间，不需要额外定制转接支架，深度方向的尺寸预留了足够的接线冗余空间，即使搭配带接线端子的传感模块，也不会出现线缆弯折过度导致的接触不良问题。结构的壁厚设计兼顾了轻量化与结构强度，主体壁厚2.5mm，加强筋位置厚度1.5mm，既可以满足铝合金压铸或者工程塑料注塑的工艺要求，也能将整体重量控制在合理范围内，降低安装时的承重负荷。
