传感器配套上枢轴头结构设计

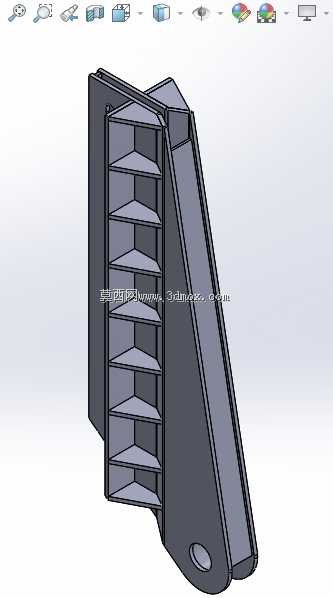

　　该零件作为传感器配套的铰接支撑构件，主要应用在需要角度自适应调整的传感检测安装场景中，比如工业自动化产线的位移检测工位、户外环境监测设备的角度调节支架、轨道交通车辆的传感检测安装基座等场景，承担枢接转动、载荷传递与安装定位的核心作用。从结构设计来看，主体采用双侧立板加内部多层三角加强筋的布局，这种结构并非随意设置，而是考虑到零件在实际使用中需要承受径向的偏载载荷，多层三角筋可以在不显著增加零件壁厚、控制整体重量的前提下，大幅提升立板的抗弯曲变形能力，避免长期受交变载荷出现结构蠕变。零件一侧的斜向安装面预留了铰接孔位，底部的圆形凸台是定位基准，安装时可以快速嵌入配套基座的定位凹槽内，减少装配时的找正时间，同时能承受转动过程中的剪切力，

　　避免连接螺栓受横向载荷出现断裂。设计过程中优先考虑了安装边界的适配性，双侧立板的间距严格匹配配套枢接座的卡槽宽度，斜向安装面的倾斜角度经过运动校核，保证传感器在±15°的调整范围内不会和周边的安装结构发生运动干涉，零件整体的外轮廓没有突出的尖锐棱角，所有棱边都做了R0.5的倒钝处理，既可以避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。从功能特性上看，该枢轴头的转动副配合面预留了合理的公差间隙，既不会因为间隙过大出现传感检测的角度晃动误差，也不会因为间隙过小导致转动卡滞，在户外使用场景下，这种间隙设计还可以容纳少量的灰尘堆积，降低日常维护的频次。内部的加强筋布局顺着载荷传递的路径设置，

　　从底部的定位凸台一直延伸到顶部的铰接位置，让外部载荷可以顺着筋板均匀传递到整个安装基座上，避免局部应力过大导致零件开裂。在实际选型适配时，需要注意该零件的安装孔位中心到定位凸台端面的距离尺寸，保证和配套的传感组件安装尺寸匹配，同时铰接孔的内径公差需要和配套的枢轴做适配，根据使用场景的载荷大小选择对应的加工精度，如果是用于高频振动的检测场景，还可以在铰接孔内加装衬套，提升转动部位的耐磨性能。整个零件的结构没有冗余设计，所有的结构特征都服务于载荷传递、铰接转动、安装定位三个核心功能，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计。
