弧形单轨承载走行支撑结构设计

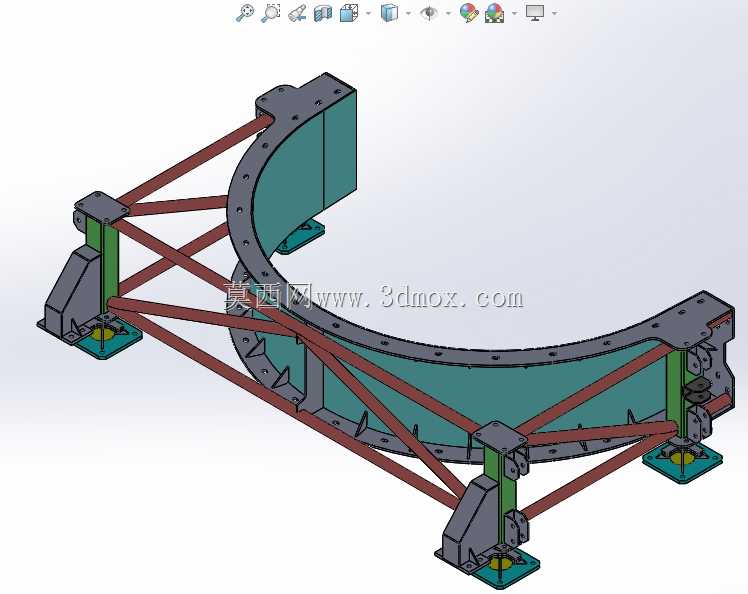

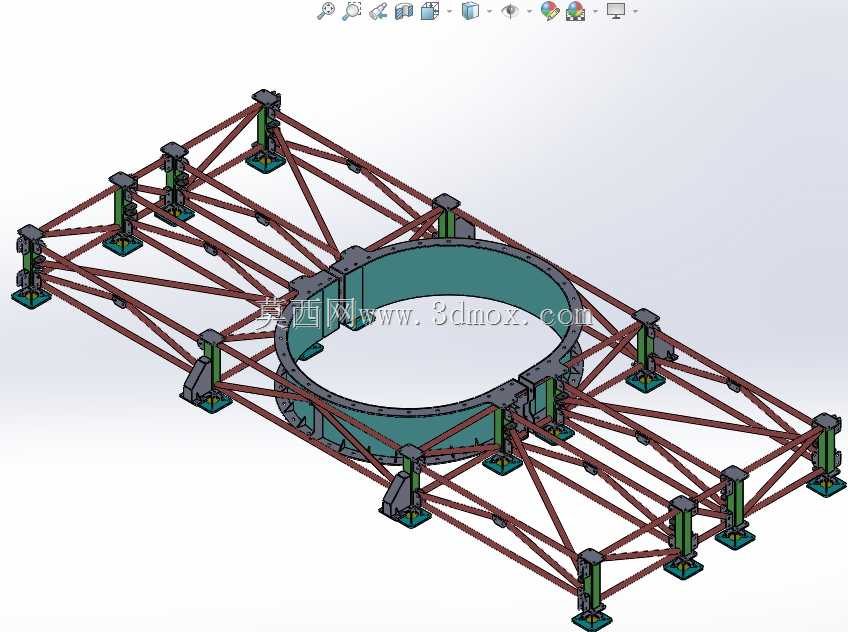

　　这套弧形单轨走行支撑结构，主要应用在厂区环形物料转运、游乐设施弧形轨道段、仓储环线巡检设备的走行路径搭建场景中，区别于直线段单轨，弧形段需要同时兼顾轨道曲率精度、结构整体抗扭刚度以及多点支撑的沉降一致性，避免走行轮经过时出现卡滞、跳轨的问题。从结构组成来看，主体弧形轨道采用厚钢板弯制成型，轨道立面预留多组螺栓连接孔，既可以拼接延长轨道段，也能在后期加装限位挡块、位置检测元件的安装座；轨道外侧采用交叉式型钢桁架做加强支撑，斜向布置的型钢杆件通过节点板与轨道本体焊接固定，这种桁架结构相比实心加强筋能在大幅降低整体自重的前提下，抵消走行设备经过时产生的侧向倾覆力矩，尤其是当走行轮组在弧形段做转向动作时，

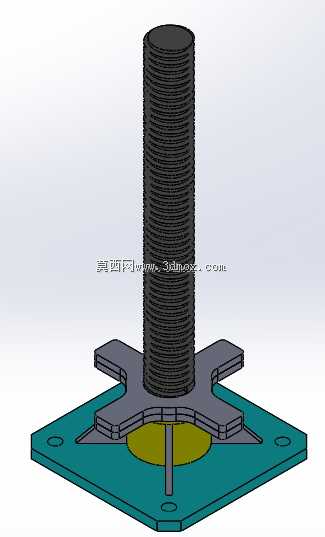

　　轮压对轨道产生的径向分力可以通过斜向杆件快速传递到各个支撑立柱上，避免轨道局部出现应力集中导致的变形。支撑立柱采用箱型焊接结构，底部设置带调平螺栓的方形安装底板，安装时可以通过底板上的四个调节螺栓微调单根立柱的高度与垂直度，抵消安装基面的平面度误差，保证所有支撑点的轨道顶面处于同一曲率的弧面上，立柱与桁架、轨道的连接位置都设置了加强筋板，提升节点位置的抗疲劳性能，适配长期往复走行的载荷工况。设计过程中首先根据走行设备的最小转弯半径确定弧形轨道的曲率半径，再结合走行轮的轮缘宽度、轮压大小确定轨道截面的厚度与高度，桁架的杆件角度经过受力优化，每根斜杆的受力方向都与主要载荷传递路径重合，减少不必要的分力损耗；安装边界上，

　　底部安装底板需要固定在预埋钢板或者硬化混凝土地面上，单组支撑结构的横向占地宽度根据轨道曲率调整，弧形段的支撑点间距比直线段更密，保证轨道的线型精度，轨道内侧预留足够的走行设备通行净空，不会与桁架杆件产生运动干涉。整套结构没有采用复杂的异形构件，所有零部件都可以通过常规的切割、焊接、机加工工艺制作，后期维护时可以单独更换磨损的轨道段或者变形的桁架杆件，不需要整体拆解结构，适配多种需要弧形走行路径的工业场景。
