弧形拼接式传感器安装固定钩板结构

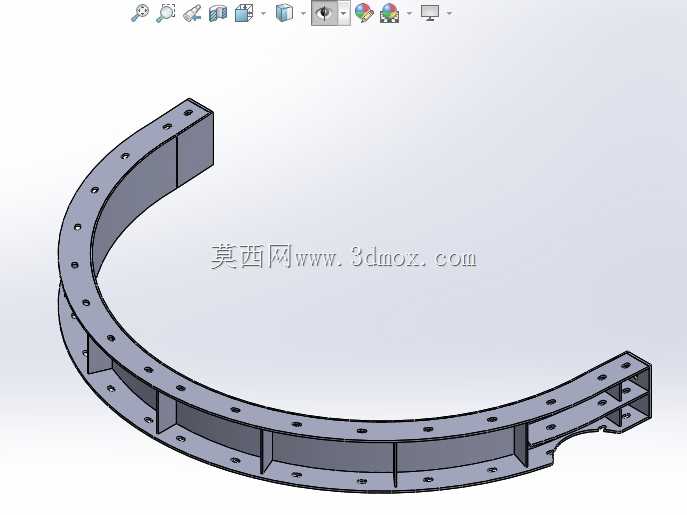

　　这款弧形钩板主要应用于大直径环形检测工位的传感器安装固定场景，常见于回转类设备的运行状态监测、环形工件尺寸在线检测、旋转工位信号触发等工况，用来承托并固定多组沿圆周排布的检测传感器，保证传感器与被测回转面的间距始终保持在有效检测量程内，避免设备运转过程中传感器出现移位、晃动导致检测信号失真。从结构设计来看，整体采用分段式弧形拼接思路，单段钩板为双层弧形板带加强筋的槽型结构，双层板之间通过垂直布置的肋板连接，既可以降低整体构件的重量，又能保证弧形方向的结构刚度，避免长弧形构件在安装、使用过程中出现翘曲变形，影响传感器安装基准的平面度。沿弧形板的周向均匀布置了多组安装孔，部分孔位用于相邻钩板段之间的拼接锁紧，其余孔位为传感器安装预留，

　　孔位间距按照常用传感器的安装尺寸做了标准化排布，同时预留了少量腰型调节孔，方便现场安装时微调传感器的周向位置，适配不同检测点的布局需求。安装边界方面，单段钩板的弧形曲率适配对应直径的环形安装基座，安装时可通过端部的连接耳板与设备的固定支架锁紧，双层槽型结构的内侧弧面与被测回转体的外圆面预留了均匀的安全间隙，避免设备运转时构件与旋转部件发生刮擦碰撞。设计过程中优先考虑了现场安装的便捷性，分段式结构不需要整体吊装，单段构件重量控制在单人可操作的范围内，拼接处的定位止口可以保证多段拼接后整体圆度满足安装基准要求，不需要现场反复配磨调整。肋板的布置位置避开了传感器的走线空间，双层板之间的空腔可以容纳传感器的连接线缆，

　　避免线缆外露被运转部件剐蹭，同时也能让整体布线更加规整，减少现场理线的工作量。构件的端部做了切边避让处理，在环形整圈拼接时不会出现相邻段干涉的问题，靠近安装支架的位置额外加厚了连接部位的板材厚度，抵消长期使用中连接部位的应力集中，避免固定位置出现疲劳断裂。
