简易柔性囊式自动呼吸机构设计方案

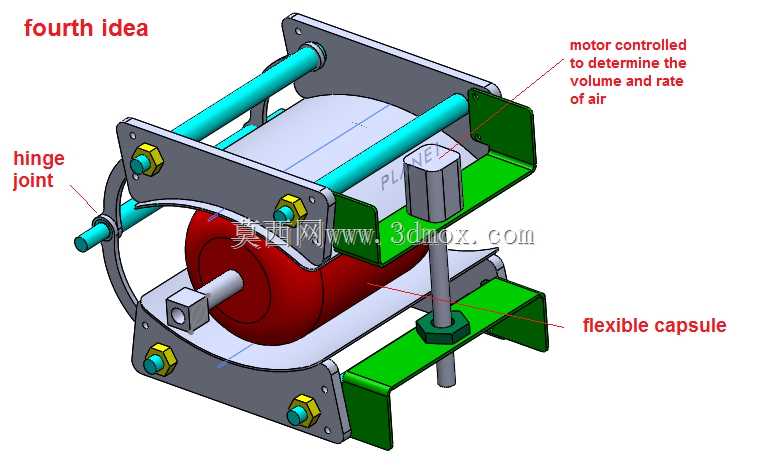

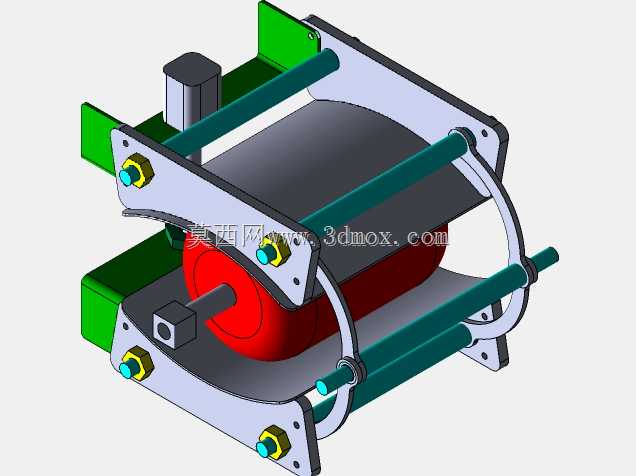

　　这套呼吸辅助机构的设计，最初是面向应急场景下的简易呼吸支持需求展开，核心思路是摒弃复杂的管路阀组结构，靠纯机械挤压的方式实现可控的气体输送，适合在资源受限、缺乏专业成套呼吸设备的场景下做临时替代使用。整个机构的核心做功部件是中部的柔性胶囊，选用弹性形变能力稳定的柔性材质制作，被挤压时可稳定输出设定容量的气体，撤去外力后能依靠自身弹性快速复位完成吸气储料，不需要额外设置复位弹簧或者负压管路，大幅简化了整体结构。动力端采用电机直驱的控制逻辑，通过控制电机的转动行程与转动频率，直接对应输出气体的容量与输送频率，不需要额外设置复杂的气体流量传感器做闭环反馈，靠机械结构的硬限位就能保证输出气量的误差控制在临床可接受的范围内，

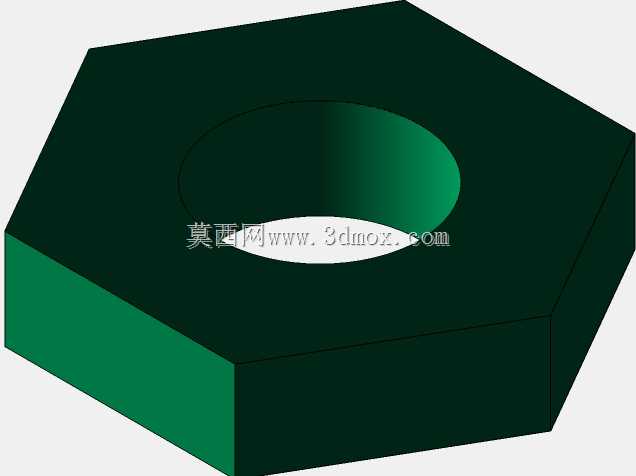

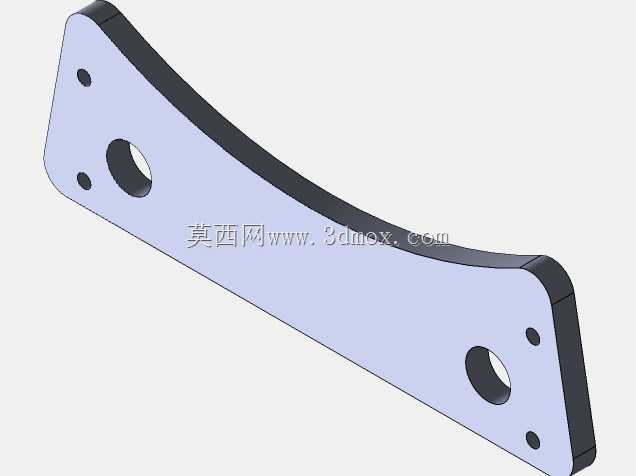

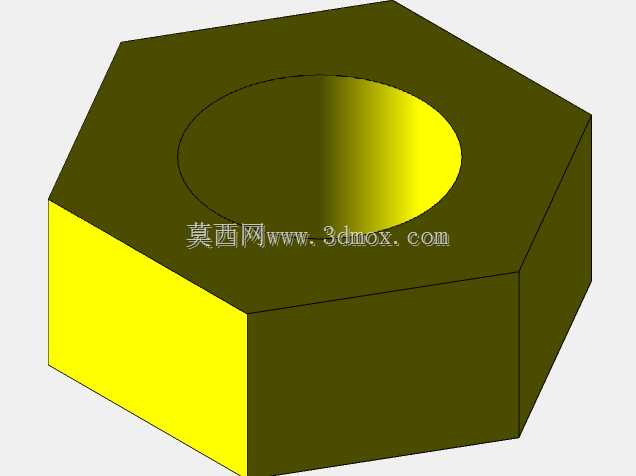

　　降低了电控部分的复杂度与故障概率。支撑框架采用双侧板加光杆导柱的结构，所有连接位置都采用标准紧固件锁紧，侧板上预留的安装孔位统一采用标准孔径，既可以单独作为独立模块固定在支架上使用，也能快速集成到其他应急医疗设备的机架上，安装边界兼容性强。铰链关节设置在框架的侧部，作为挤压动作的回转支点，转动副位置采用小间隙配合，既保证转动过程无卡滞，也避免间隙过大导致的挤压行程偏差，整个机构的横向安装尺寸控制在常规便携设备的机架容纳范围内，纵向高度不会超出常规桌面设备的安装限高，不需要额外做结构避让。设计过程中特意将所有运动部件都布置在框架的内侧区域，外部没有突出的运动结构，避免使用过程中发生剐蹭或者误触导致的参数偏移，

　　柔性胶囊的安装位置采用快拆式的固定结构，不需要工具就能完成胶囊的更换与消毒，适配不同场景下的卫生要求。整套结构没有采用特殊定制的非标零件，所有结构件都可以采用常规的板材切割、轴类车削工艺加工，加工门槛低，适合快速小批量生产投入应急使用，传动路径短，运动过程中没有冗余的传动环节，能量损耗低，搭配小功率驱动电机就能满足使用需求，也能适配便携电池供电的户外使用场景。
