弧形设备防护面板与侧封板结构

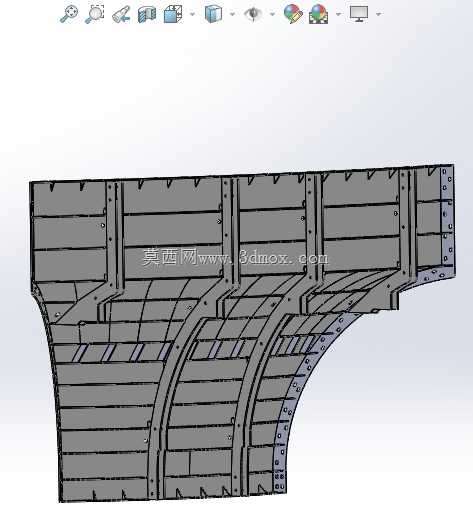

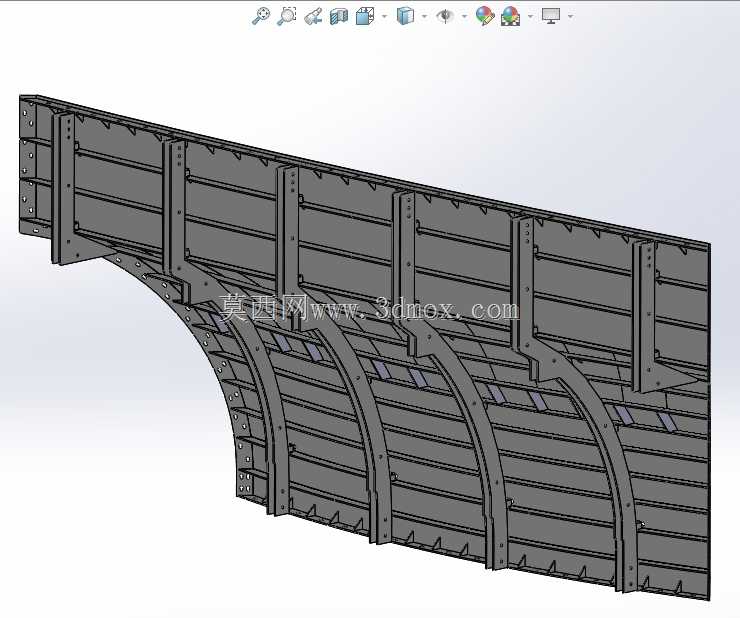

　　该结构件主要用于设备外侧的包覆与防护，常见于需要兼顾内部机构遮挡、走线空间预留和外观整体性的机架单元。面板整体呈弧形过渡，并非简单平板折弯，而是由多段横向加强筋、纵向分隔梁和外侧安装边共同组成，能够在薄板条件下提高局部刚度，减少大面积钣金面受振动后产生的嗡鸣和变形。

　　从实际装配角度看，这类护板通常布置在设备操作侧或检修侧外缘，内部可容纳线缆、气管、传感器支架或小型执行元件。板面分段形成的格栅式区域，一方面可以降低整板重量，另一方面也为散热、观察和局部维护留出空间。边缘连续布置的安装孔用于与骨架型材、焊接机架或相邻侧板连接，孔位间距需要与底架构件对应，避免现场装配时出现错位。

　　设计时先确定的是外侧包络边界，而不是直接展开单板。弧形段的曲率必须服从整机外形和内部运动件的安全距离，尤其在靠近旋转、摆动或升降机构的位置，需要预留足够间隙，防止运行中产生干涉。侧板与面板之间采用折边对接思路，接缝处通过螺钉或拉铆固定，既保证外观连续，也便于后期拆卸。横向筋条并非等距布置，在跨度较大、受力集中或安装附件较多的区域适当加密，能够提升板面抗按压能力。

　　安装边界方面，需重点控制弧面起始高度、端部法兰宽度以及孔边到折弯线的距离。若孔位过于靠近折弯区，钣金成形后容易产生孔位拉扯和尺寸漂移；若折边半径过小，表面涂装后还可能出现裂纹。对于需要贴标、安装按钮或嵌入观察窗的位置，应在建模阶段同步预留平面区域，避免后续在弧面上二次加工。

　　该模型对结构设计人员的价值在于，它展示了复杂护板从外观曲面到内部加强、再到连接边界的完整处理方式。建模时可先建立骨架线和安装基准，再生成外覆盖面，随后补充筋条、安装边和孔特征。这样形成的结构不仅便于工程图展开，也能直接服务于激光下料、折弯和装配校验，减少从概念外形到制造落地之间的反复修改。
