多规格立式电气控制柜外壳结构设计

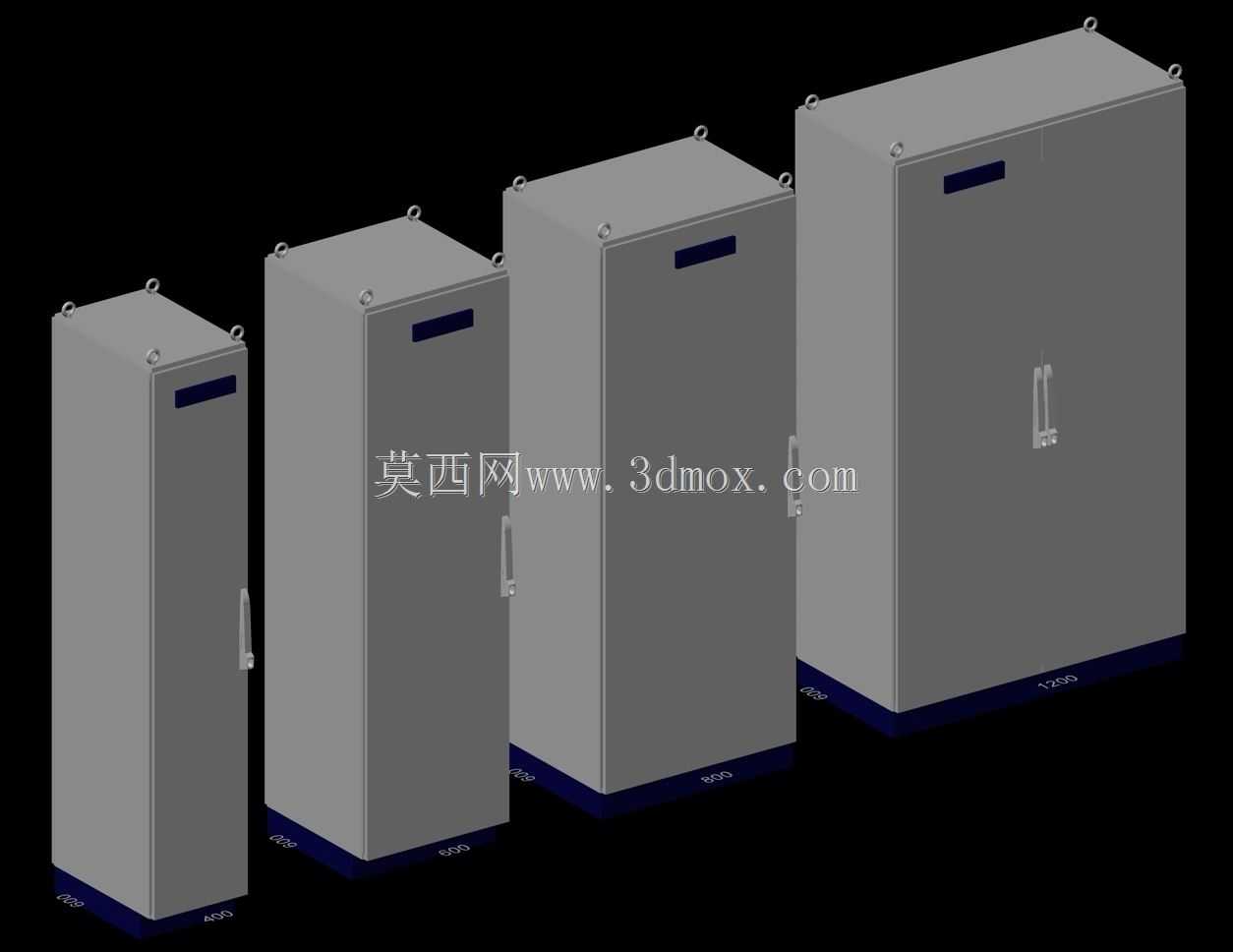

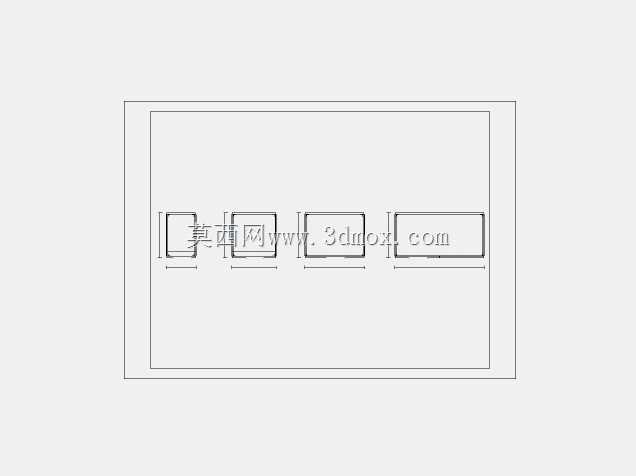

　　在工业配电、车间设备集群控制、自动化产线动力排布场景中，立式电气柜体是承载断路器、接触器、PLC模块、接线端子排等核心电气元件的基础载体，其结构设计直接决定内部元件的安装便利性、后期运维效率以及现场运行的防护可靠性。本次设计的系列立式电气外壳，针对不同装机容量的配电需求做了宽度维度的规格划分，所有柜体统一采用2000mm的标准高度、400mm的固定进深，宽度分别覆盖600mm、800mm、1200mm三个主流选型档位，可适配从单回路小型控制站到多回路总动力柜的不同元件排布需求，统一的进深与高度参数也能满足多柜并排拼接安装的现场要求，拼接后柜体侧面无突出结构，整体排布整齐，便于现场母排连接与走线槽布设。

　　设计过程中优先考虑了现场安装与运维的实际需求，柜体顶部预留了标准吊环安装位，满足车间内重型柜体的吊装转运需求，无需额外焊接吊点即可完成就位作业；柜体正面采用内嵌式门体结构，搭配标准柜锁与竖向加强筋，既保证门体闭合后的防护等级，也能避免门体受外力碰撞出现变形，门体上部预留的观察窗位可直接内嵌状态显示面板，无需后期二次开孔即可观察柜内核心仪表的运行参数。柜体底部预留了标准的进出线开孔区域，可适配电缆桥架上进下出、下进下出等多种走线方式，底部安装边采用加厚折弯结构，可直接通过膨胀螺栓固定于车间水泥基础或槽钢底座上，无需额外做安装支架。

　　从结构强度角度考量，柜体整体采用冷轧钢板折弯拼接工艺，侧板、背板、顶板之间通过标准紧固件连接，拼接处做了折边重叠处理，既提升柜体整体的抗扭刚度，也能减少拼接缝隙，适配车间多尘、潮湿的运行环境；内部预留了通用安装梁的固定孔位，安装梁可根据元件尺寸上下灵活调节高度，适配不同尺寸的电气元件安装，无需现场重新打孔攻丝，能大幅缩短现场电气装配的作业周期。不同宽度规格的柜体采用统一的门体铰链、锁具、吊环等标准件，可降低后期运维的备件储备成本，同系列柜体的易损件可完全互换，减少现场运维的配件管理难度。
