立式活塞结构简易自动呼吸机设计方案

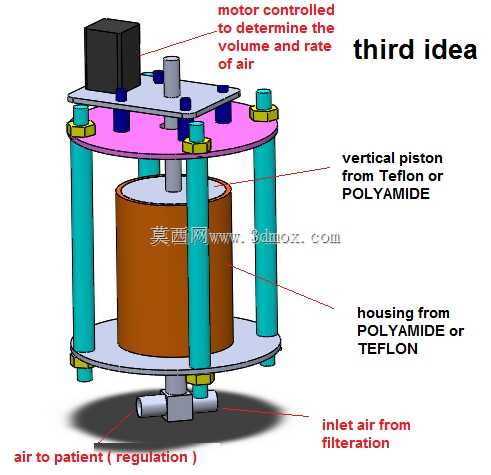

　　这套立式活塞结构的简易通气装置，主要面向应急医疗场景下的辅助呼吸需求，可在常规医疗设备供应不足的临时救治点、基层医疗站点、野外急救场景中使用，为存在自主呼吸障碍的患者提供可控的通气支持，替代部分常规呼吸机的基础通气功能，满足紧急状态下的生命支持需求。装置核心采用立式同轴活塞布局，整体结构沿垂直方向堆叠布置，底部设置过滤进气接口，可直接对接常规空气过滤组件，对输入气体进行前置净化，避免杂质进入气路造成患者呼吸道刺激。中部的缸体与活塞采用低摩擦的惰性非金属材料制作，活塞与缸壁的配合间隙经过反复校核，既保证往复运动的顺畅性，又能满足通气所需的密封要求，无需额外添加密封件即可实现可靠的气路隔离，减少零件数量与装配难度。

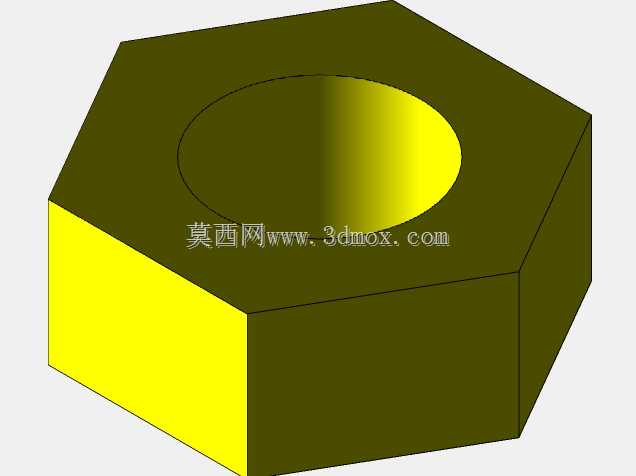

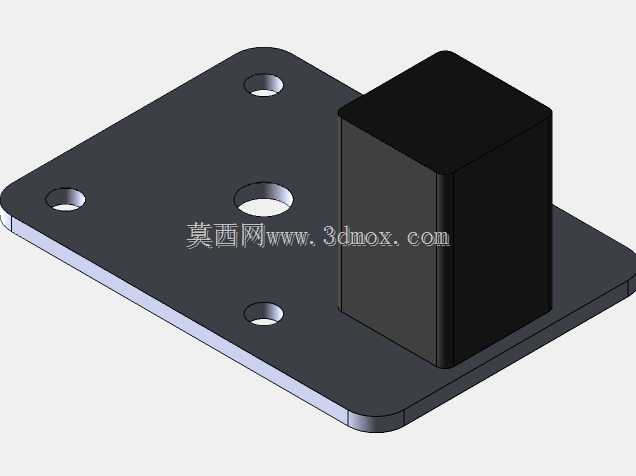

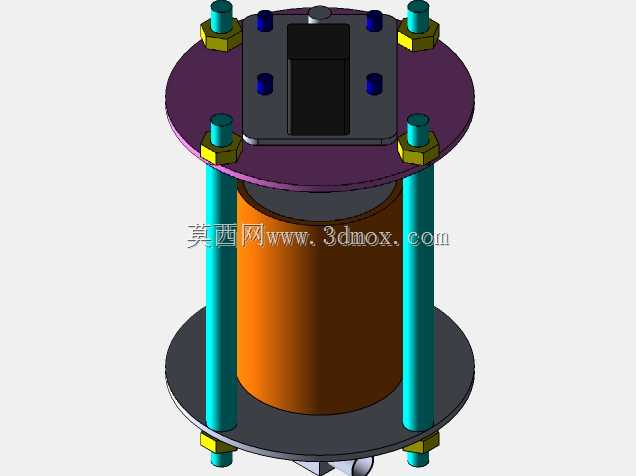

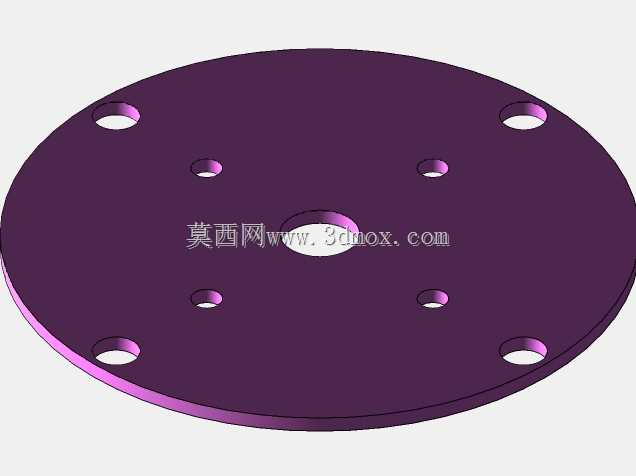

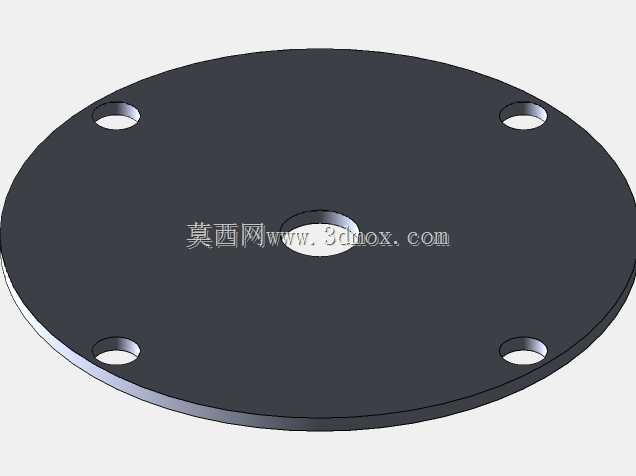

　　顶部的控制单元采用步进驱动结构，可通过调整驱动轴的往复行程与运动频率，精准控制单次送气的气体体积与每分钟送气次数，匹配不同体重、不同病情患者的通气参数需求，参数调节逻辑简单直接，无需复杂的操作培训即可快速上手。整套装置的支撑结构采用四根均匀分布的立柱搭配上下两层安装板的框架形式，立柱与安装板之间通过标准紧固件连接，所有连接位置均设置定位止口，装配时无需复杂工装即可保证各部件的同轴度，降低生产与维护的难度。从安装边界来看，整套装置的径向尺寸控制在较小范围内，可直接放置在常规急救推车的台面上使用，不需要额外的固定支架，垂直方向的高度适配常规救治场景的操作空间，医护人员在旁进行参数调整与管路连接时不会出现操作干涉。

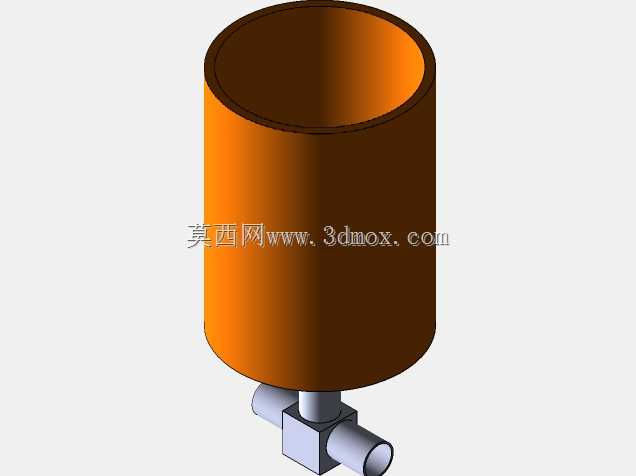

　　气路输出端设置在装置底部中心位置，可直接对接标准呼吸管路接口，无需额外设计转接头，减少气路泄漏的风险。设计过程中优先考虑了易加工性与材料易得性，所有非金属结构件均可采用常规切削加工或3D打印方式制作，金属紧固件均采用通用标准件，在供应链受限的应急场景下也能快速完成零件加工与整机组装，同时结构上预留了参数扩展空间，后续可根据需求添加压力监测、湿化组件等附加模块，拓展装置的适用场景。活塞的运动导向依靠顶部驱动轴与中部缸体的双重定位实现，避免活塞往复运动过程中出现偏磨，延长装置的连续工作寿命，整套结构没有复杂的传动链路，运动部件数量少，日常维护仅需定期清洁活塞与缸体的配合面即可，大幅降低了使用过程中的维护成本与故障概率。
